多足仿生蜘蛛机器人结构设计方案

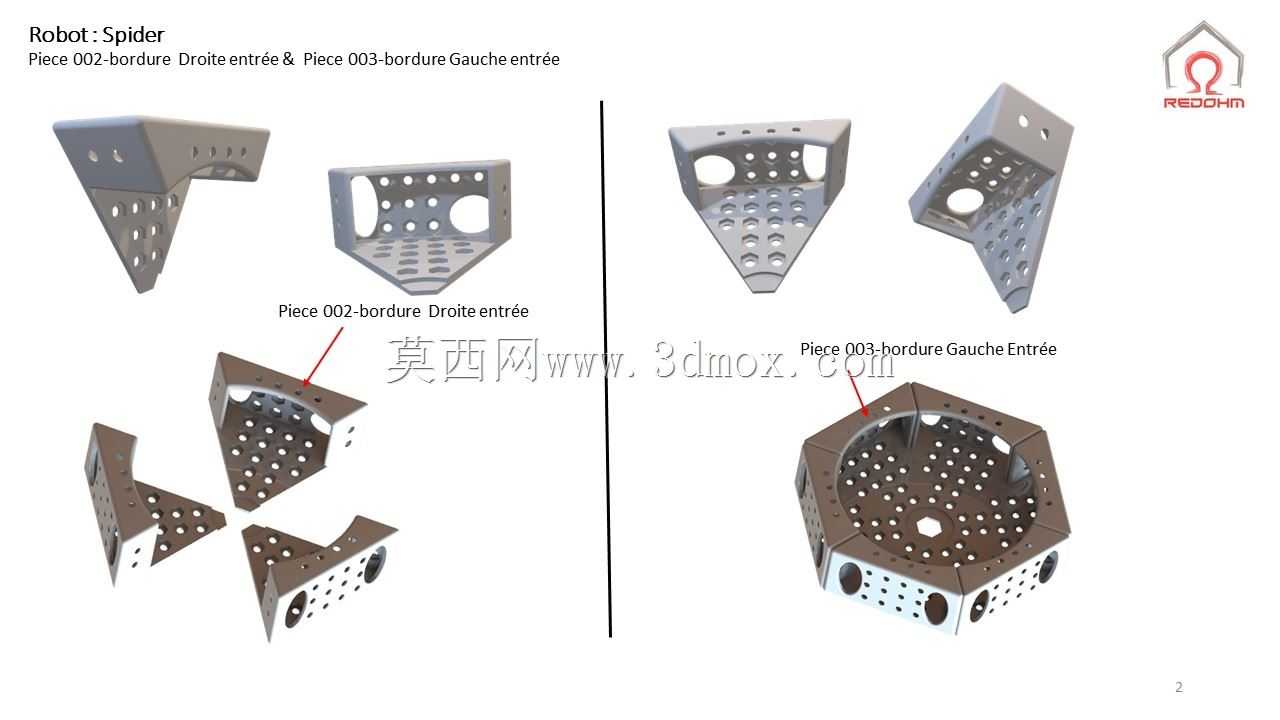

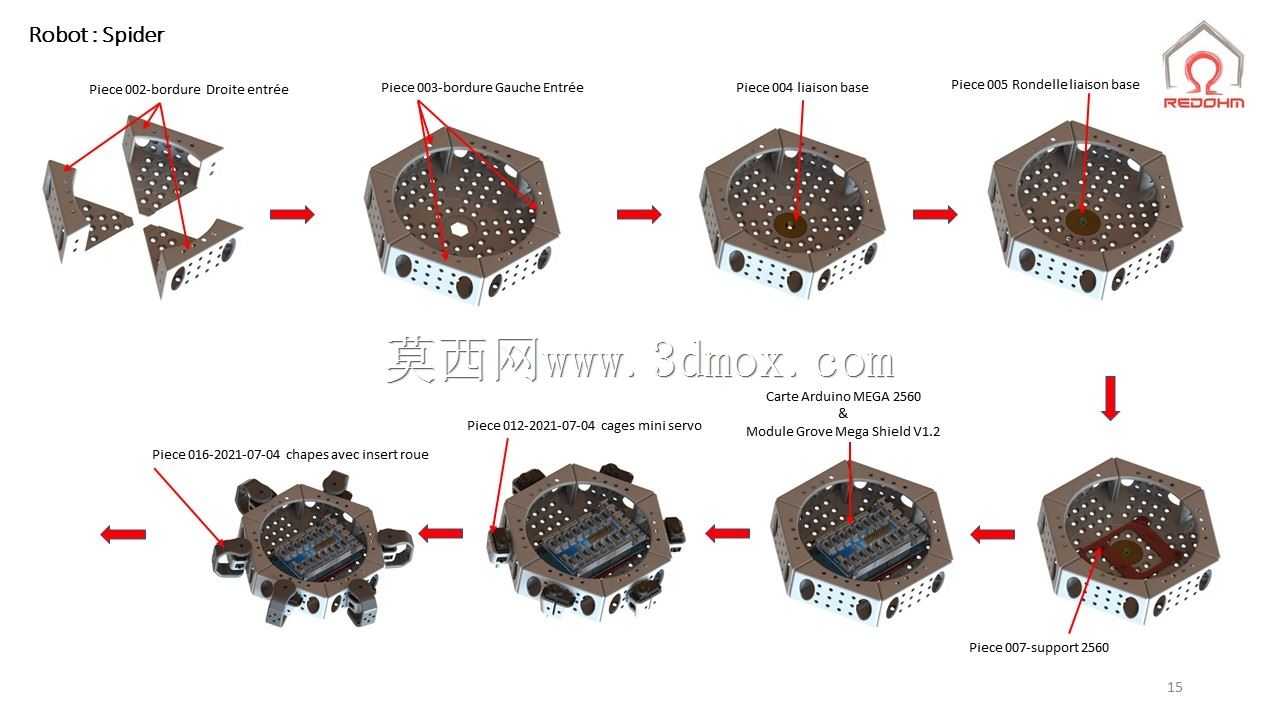

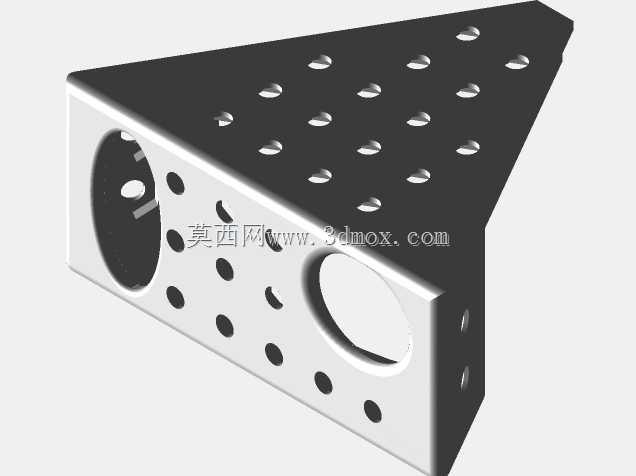

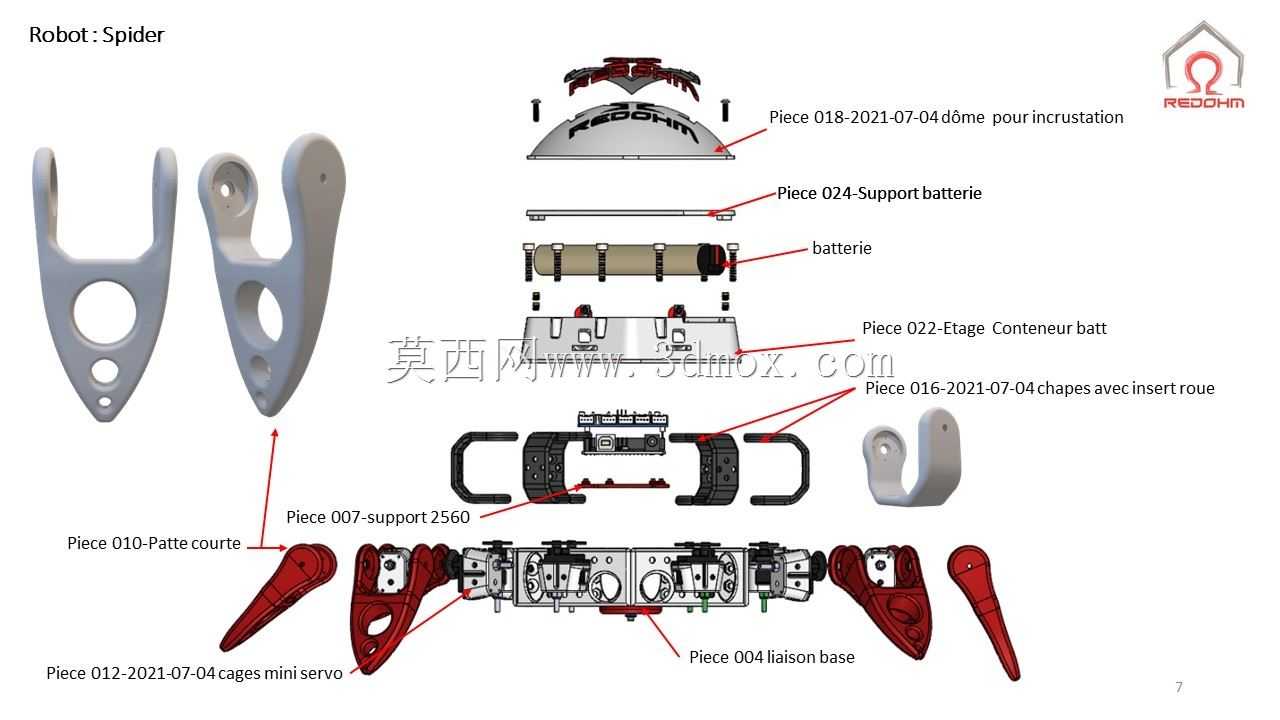

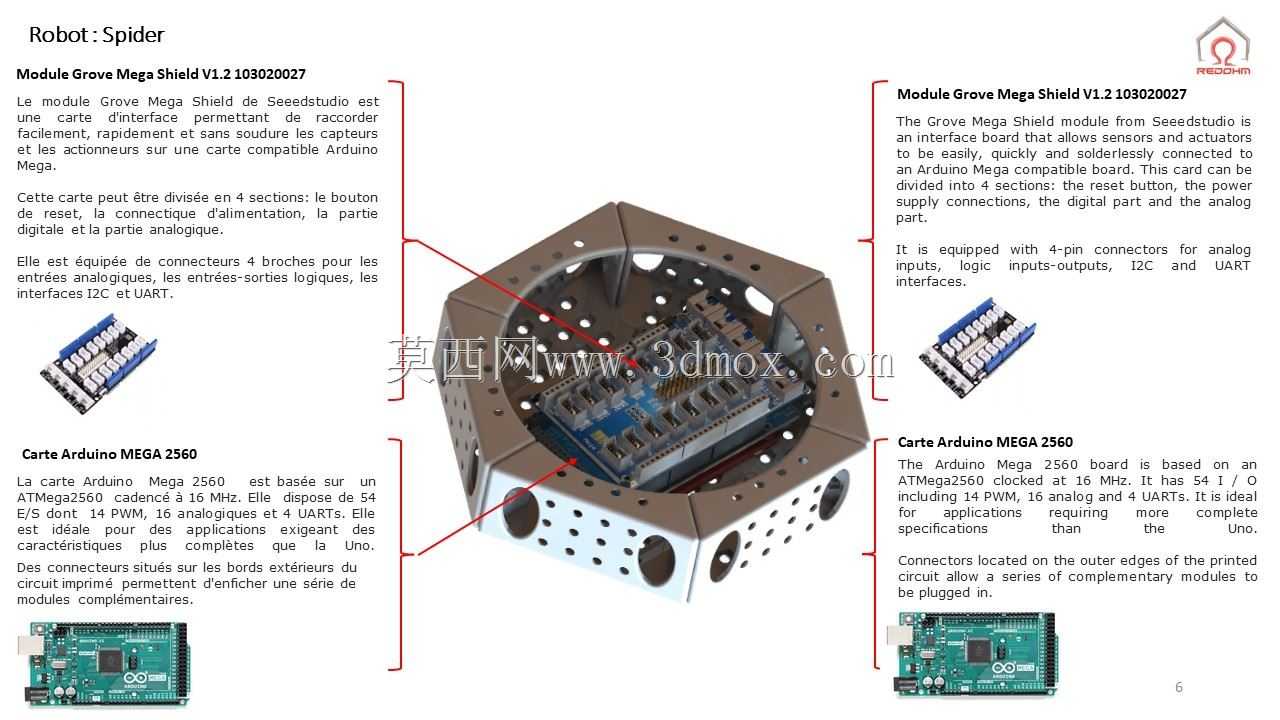

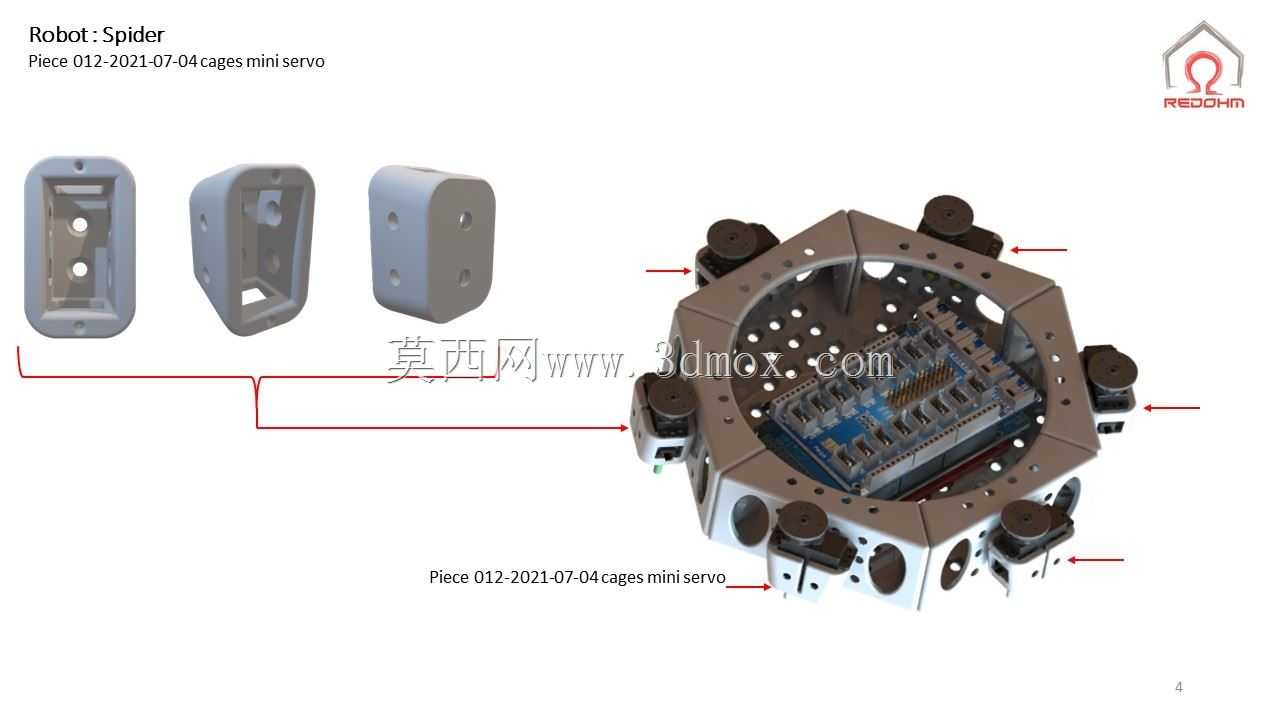

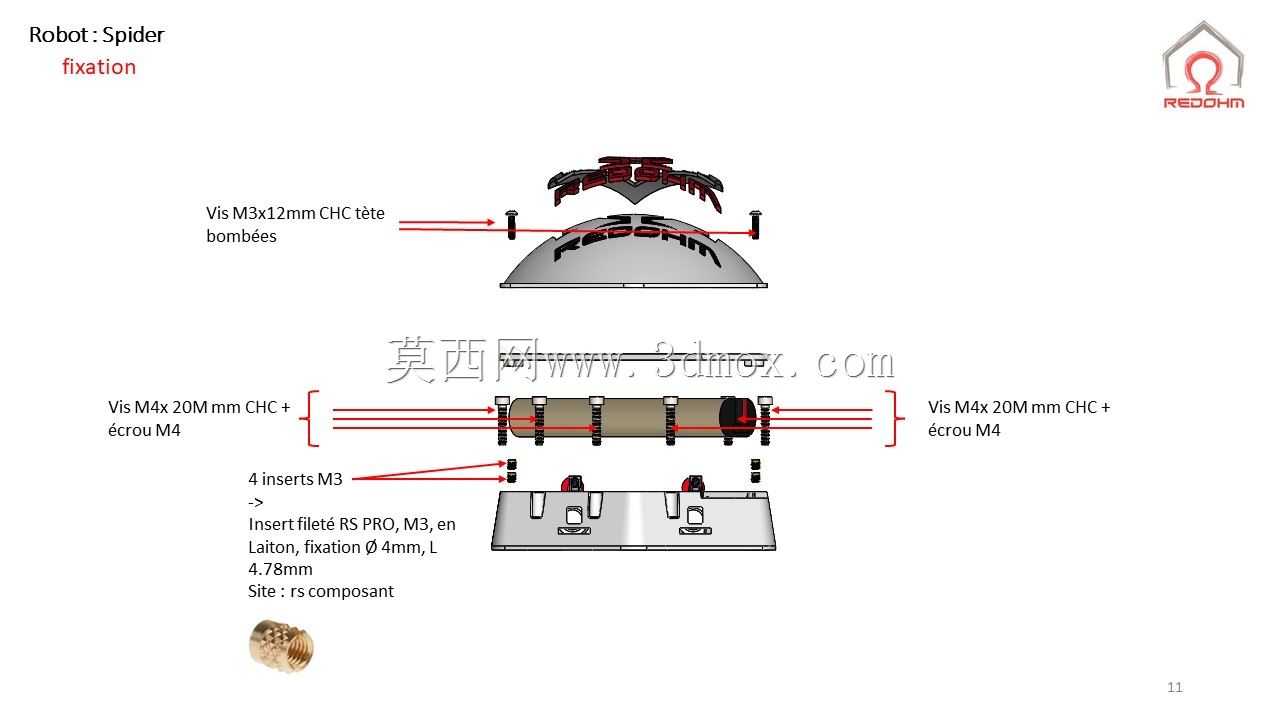

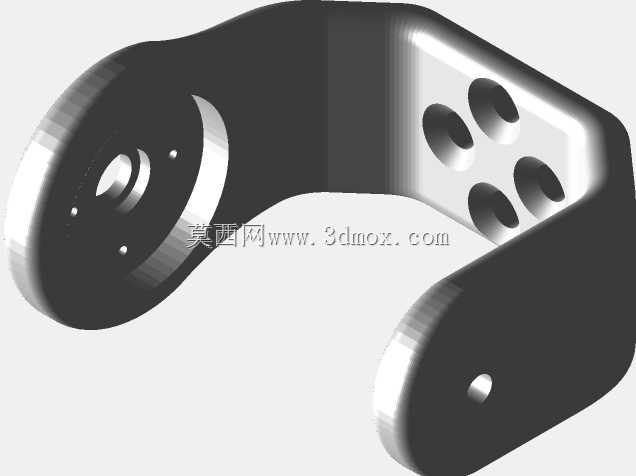

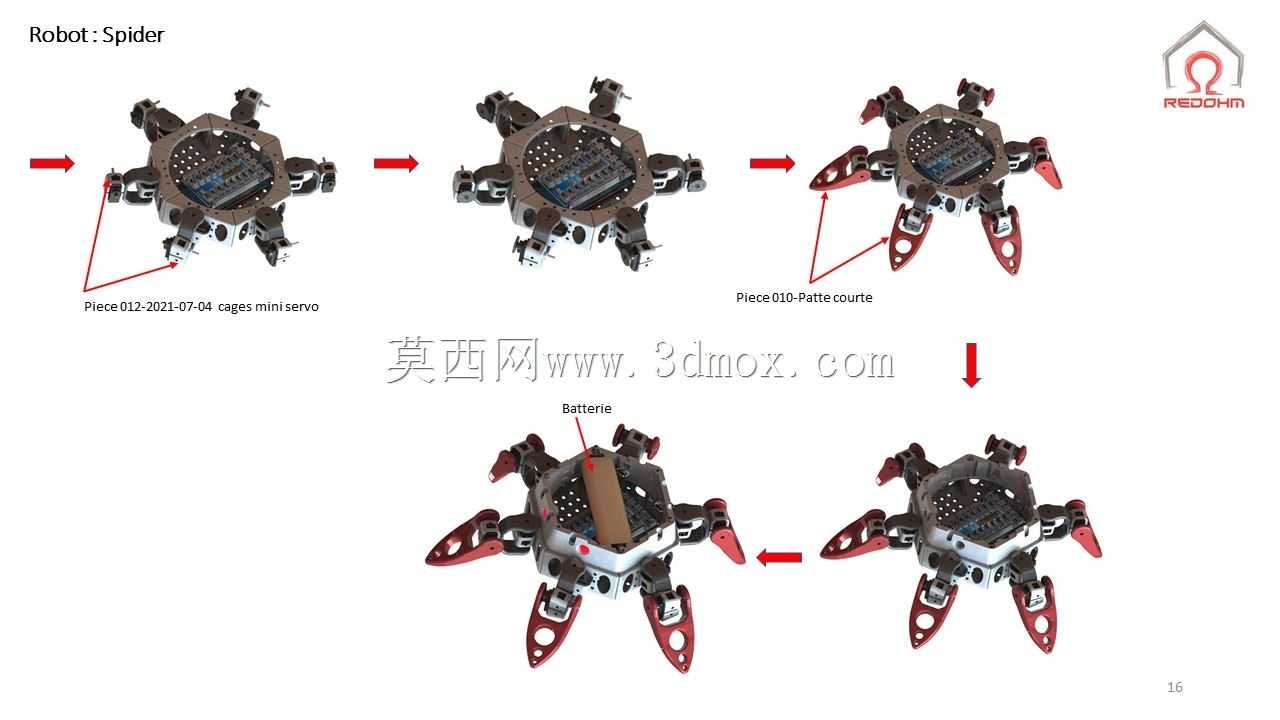

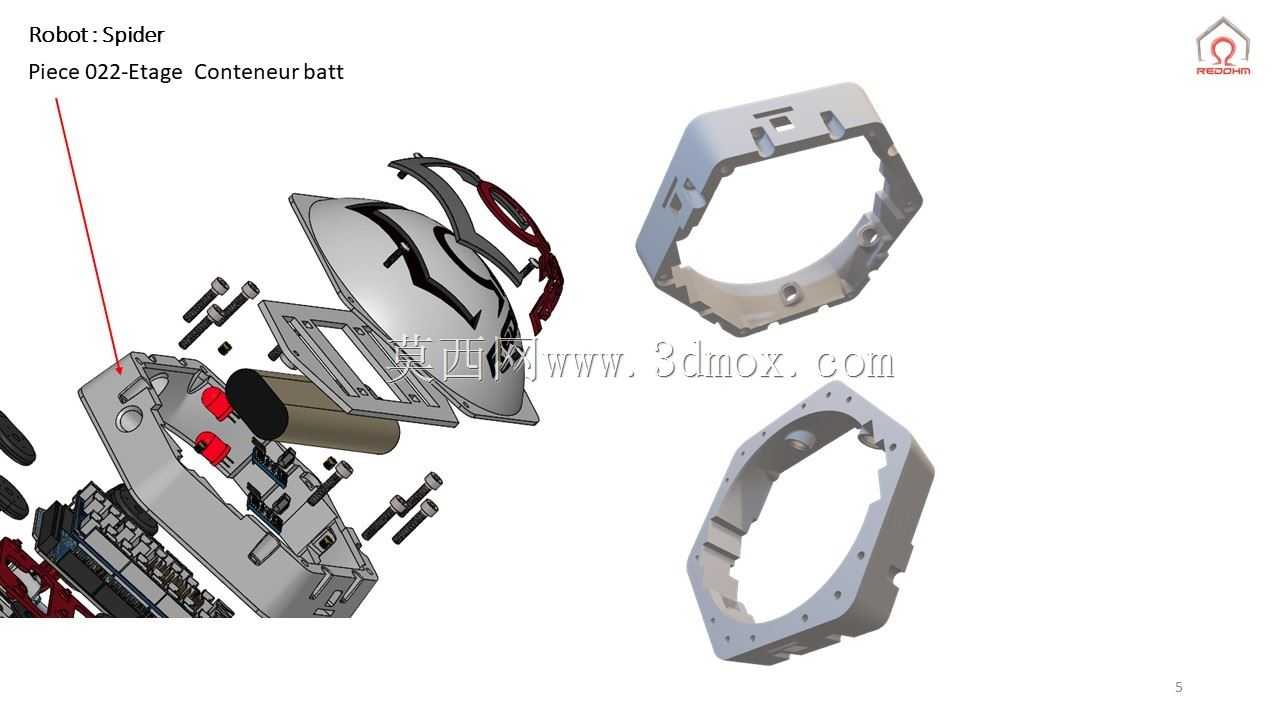

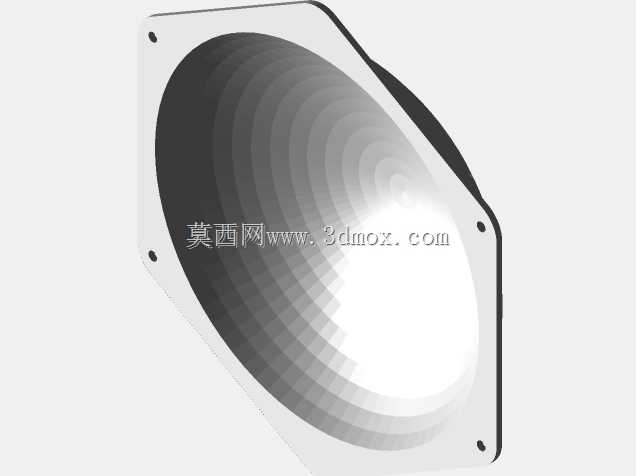

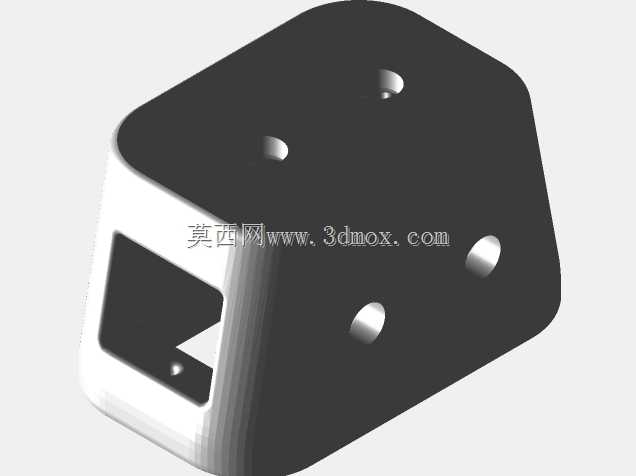

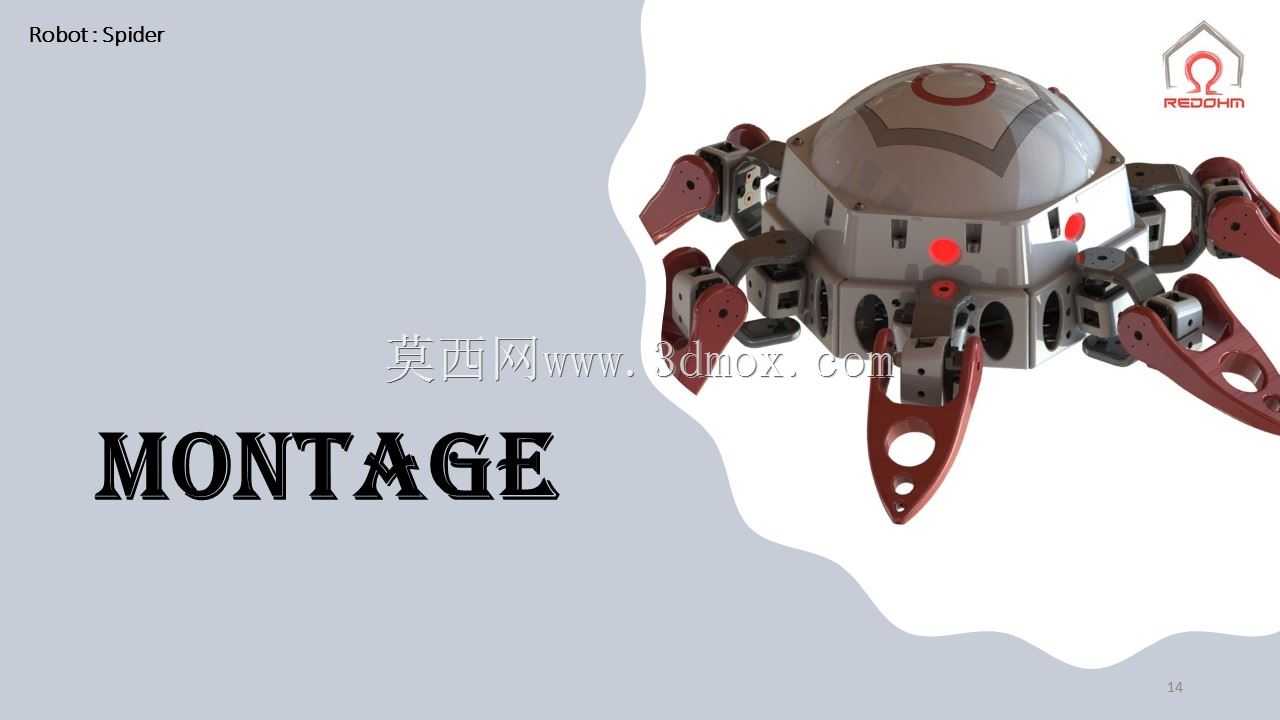

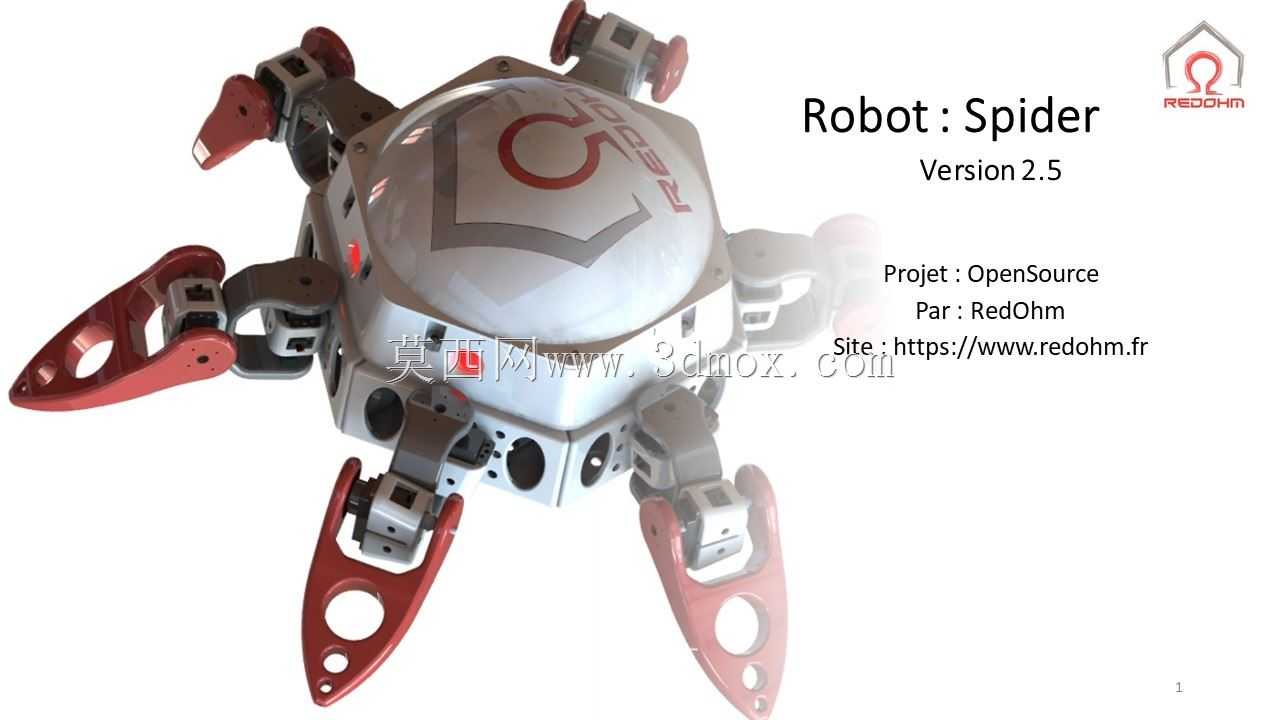

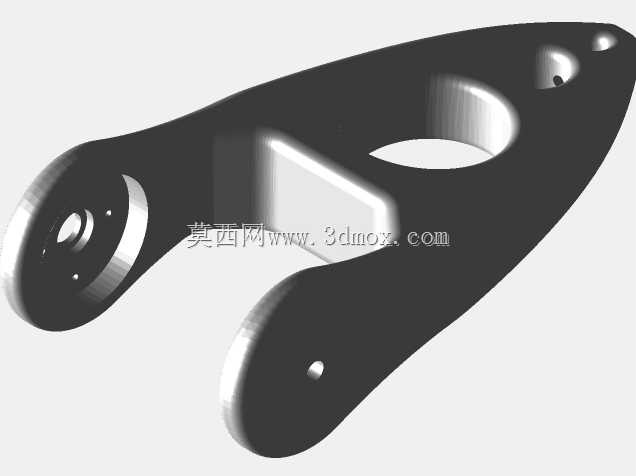

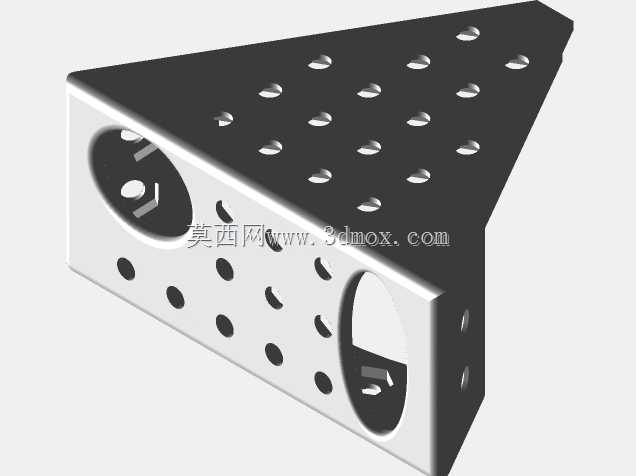

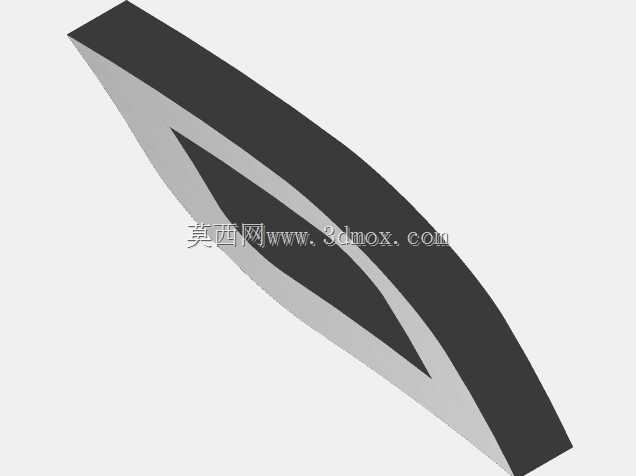

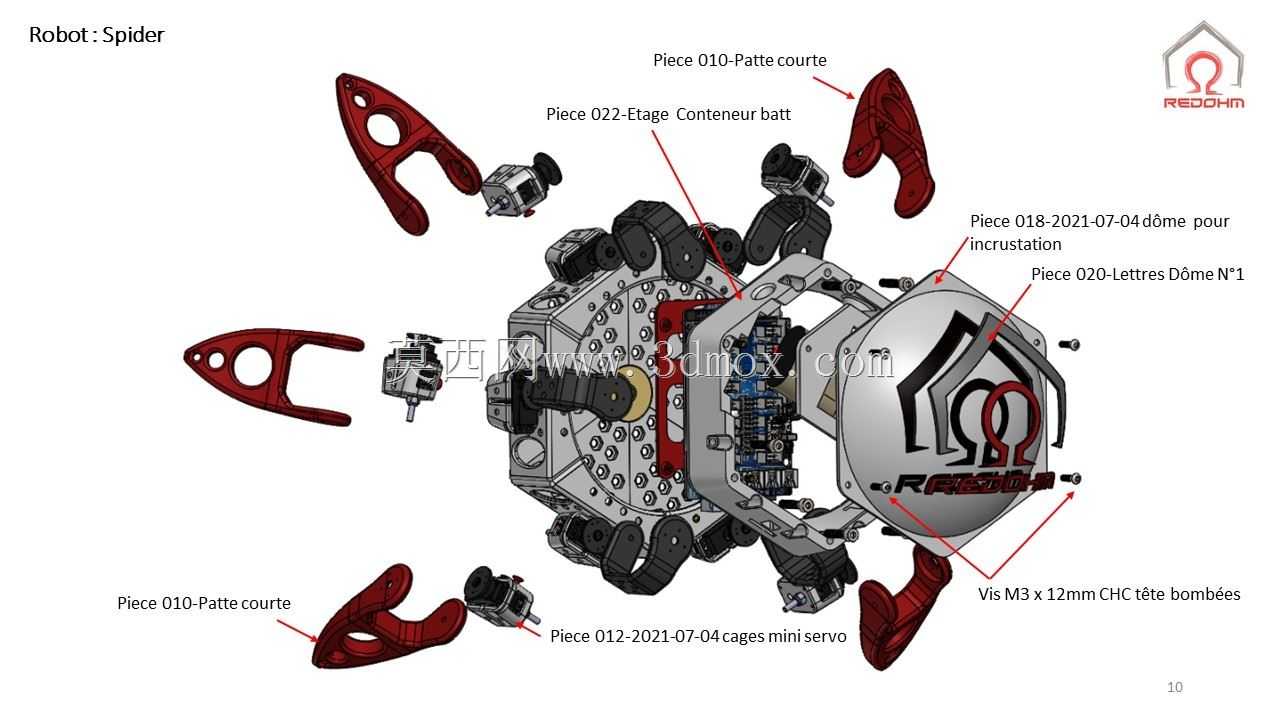

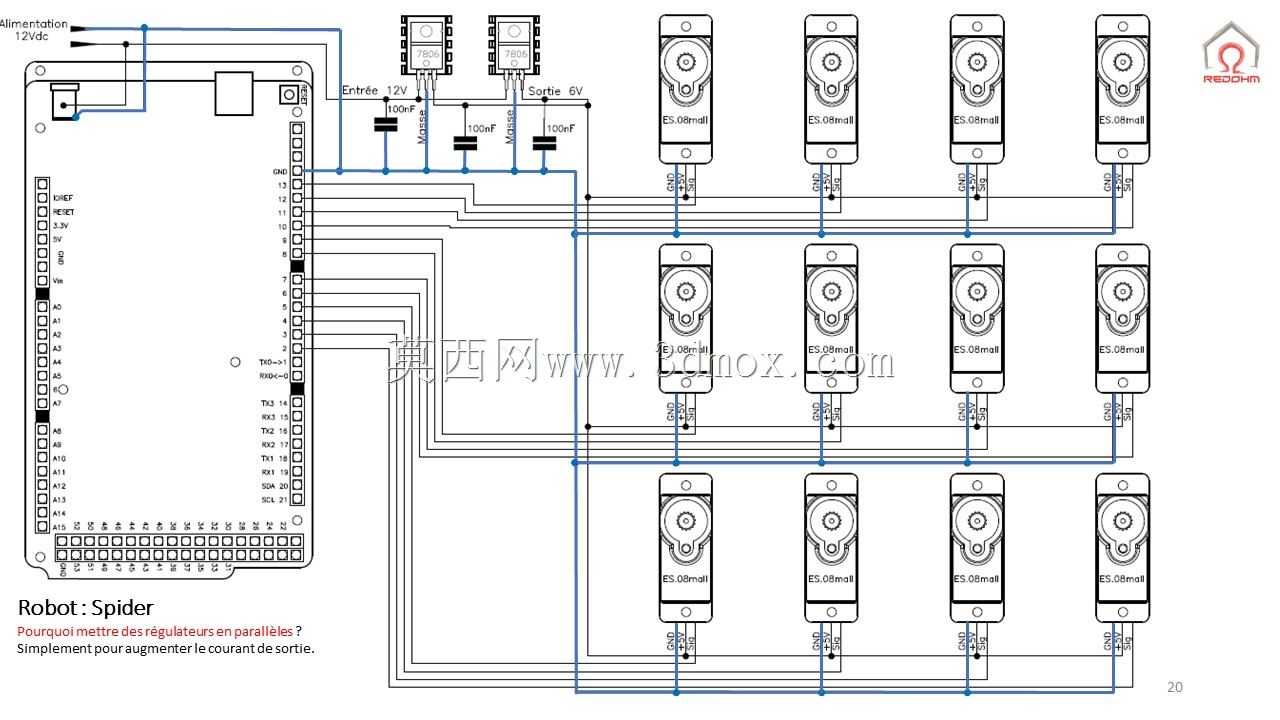

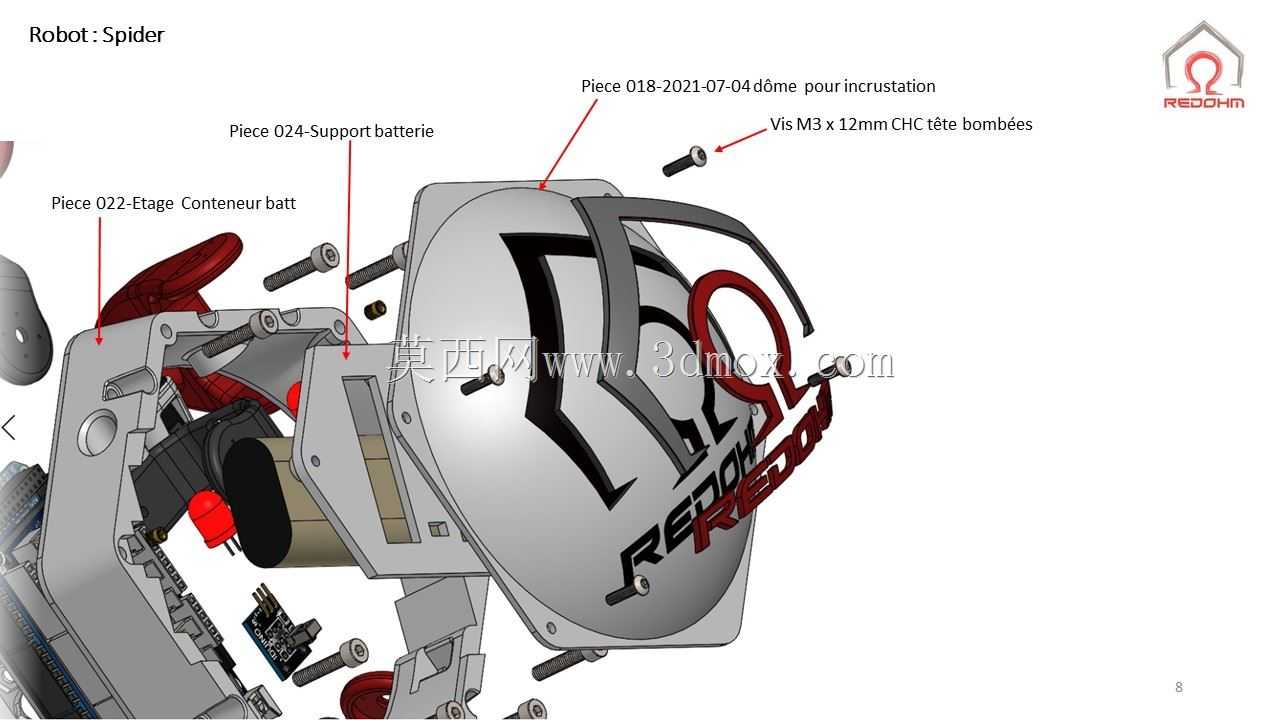

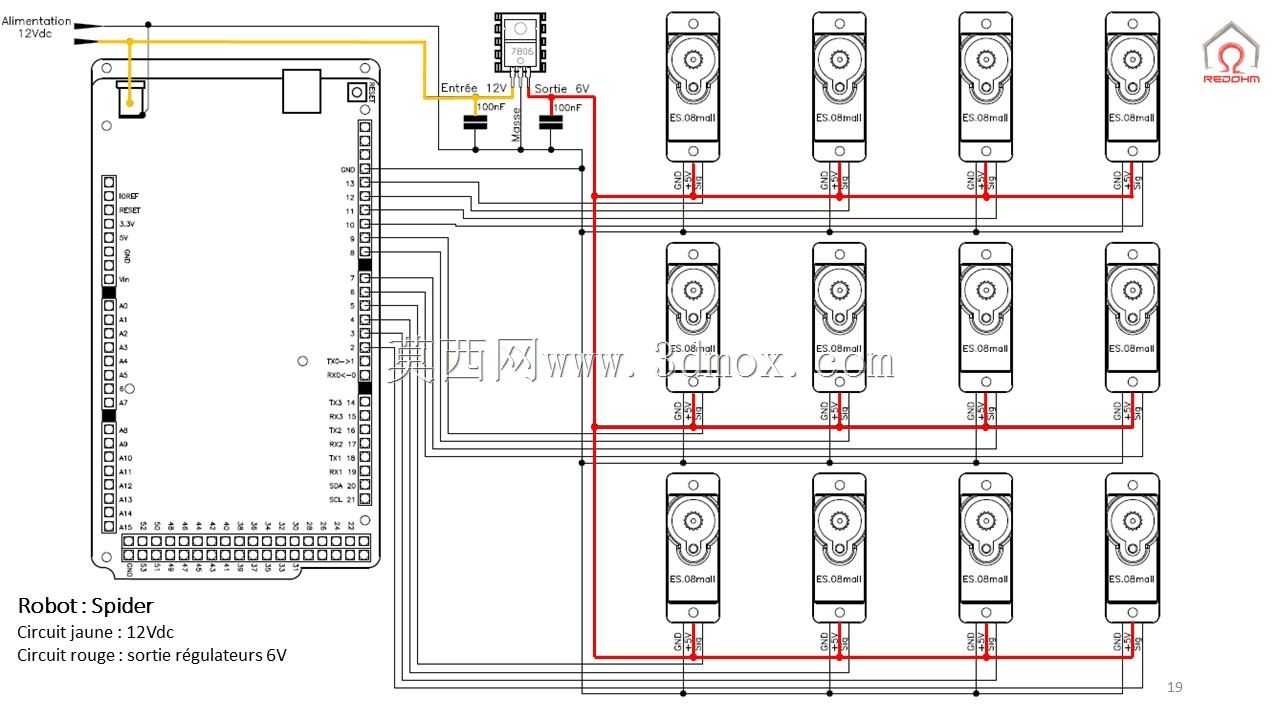

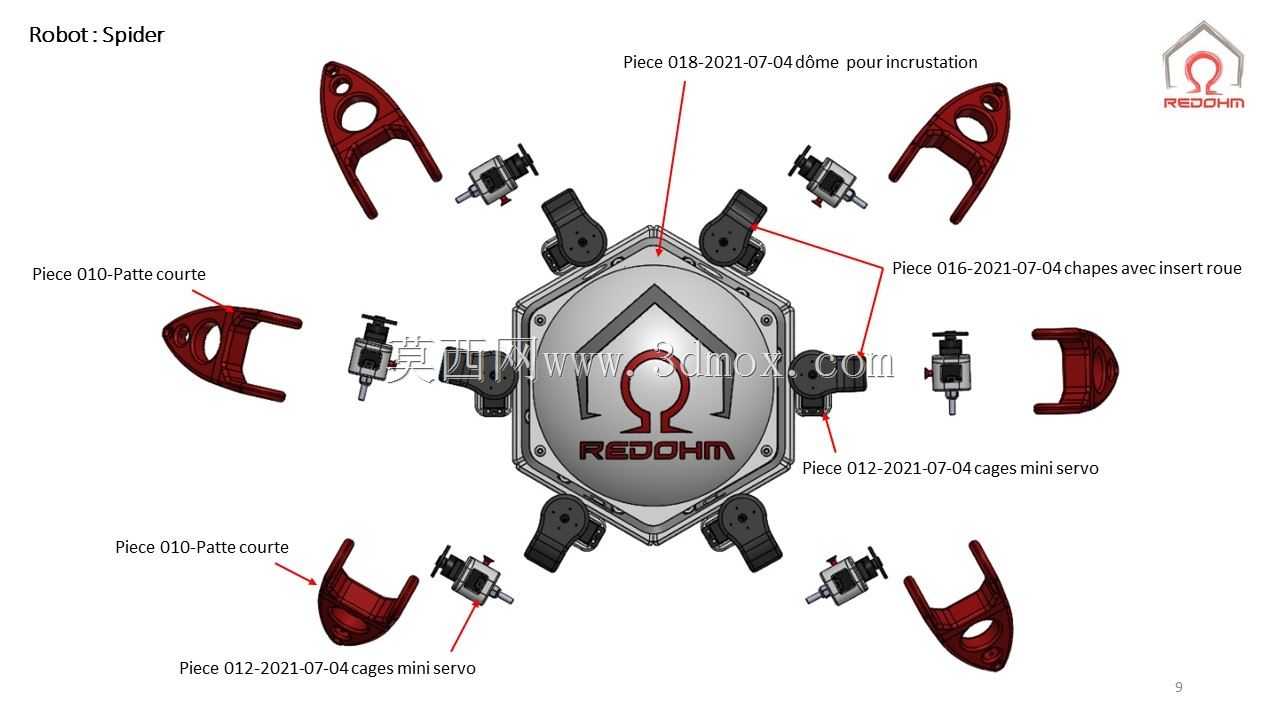

这款多足仿生蜘蛛构型的移动机器人，在结构设计上充分参考了节肢动物的肢体运动逻辑，采用12组伺服执行单元作为关节动力源，单条腿部设置两个转动自由度，六条腿沿中心舱体周向均匀分布，可实现全向移动、小半径转向、复杂地形跨越等动作，适配非结构化地形的巡检、勘探类作业场景。中心舱体采用半球形上盖搭配多边形下基座的组合结构，上盖曲面做了等壁厚处理，既可以预留内部控制板、电池、传感模块的安装空间，也能降低行进过程中杂物剐蹭、磕碰对内部元器件的损伤，舱体侧壁预留了多组标准化安装孔位，可根据作业需求加装视觉模块、环境检测传感器、小型作业末端等拓展组件。腿部结构采用镂空式的支臂设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少伺服单元的负载扭矩，支臂末端做了圆弧过渡与防滑结构设计，在硬质平整地面、碎石坡面、狭窄管道等不同接触面都能保证足够的抓附力，避免行进过程中出现打滑、侧翻的问题。从安装边界来看，整机展开状态下肢体最大伸展半径可覆盖0.7米范围，直立状态下整体高度控制在0.3米以内，可顺利通过高度0.4米以上的低矮空间，单腿的摆动角度经过运动学仿真校核，不会出现相邻肢体运动干涉的问题，步态规划上可实现三角步态、波浪步态等多种行走模式切换，在平整地面移动时可保持较高的行进效率，在崎岖地形下可通过调整单腿抬升高度、支撑相位来保证机身姿态稳定。设计过程中对所有关节的转动副都做了间隙适配优化，既保证关节转动的顺滑度，也避免长期运行后出现结构松旷的问题，所有结构件的连接孔位都做了统一的规格匹配，方便后期的零件更换与维护，舱体内部的走线槽沿内壁布置，可将伺服电机的连接线、传感器线束规整收纳，避免肢体运动过程中出现线束拉扯、磨损的情况。这类足式仿生机器人相比轮式、履带式移动设备，对地形的适应能力更强，不需要依托平整的行进路面，可在灾后废墟勘探、工业管道内部巡检、复杂地形科考等场景下替代人工完成作业，结构上的模块化设计也方便使用者根据自身的作业需求调整舱体搭载的功能模块，拓展不同的作业能力。
