自动螺钉螺旋进料送料装置结构

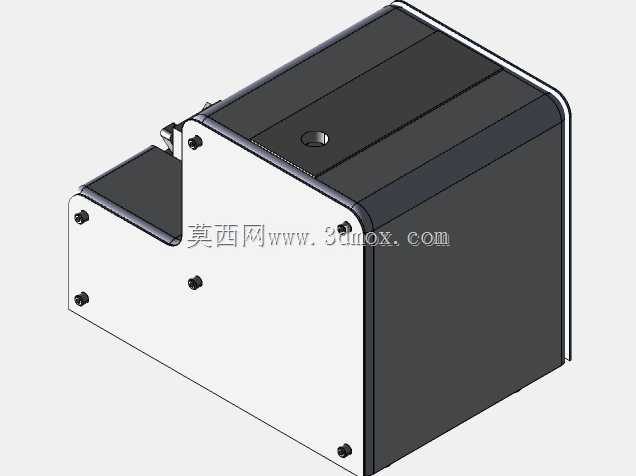

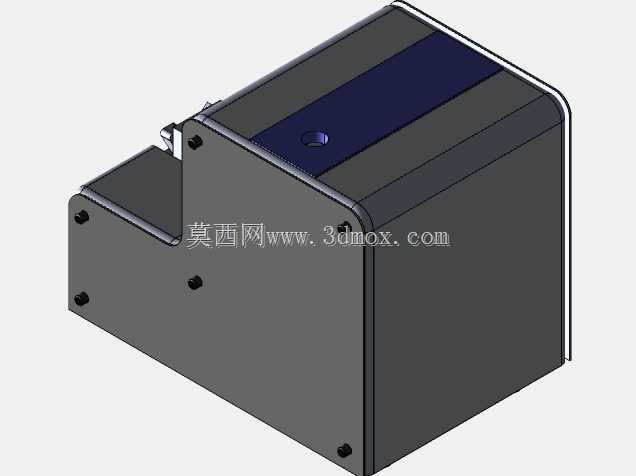

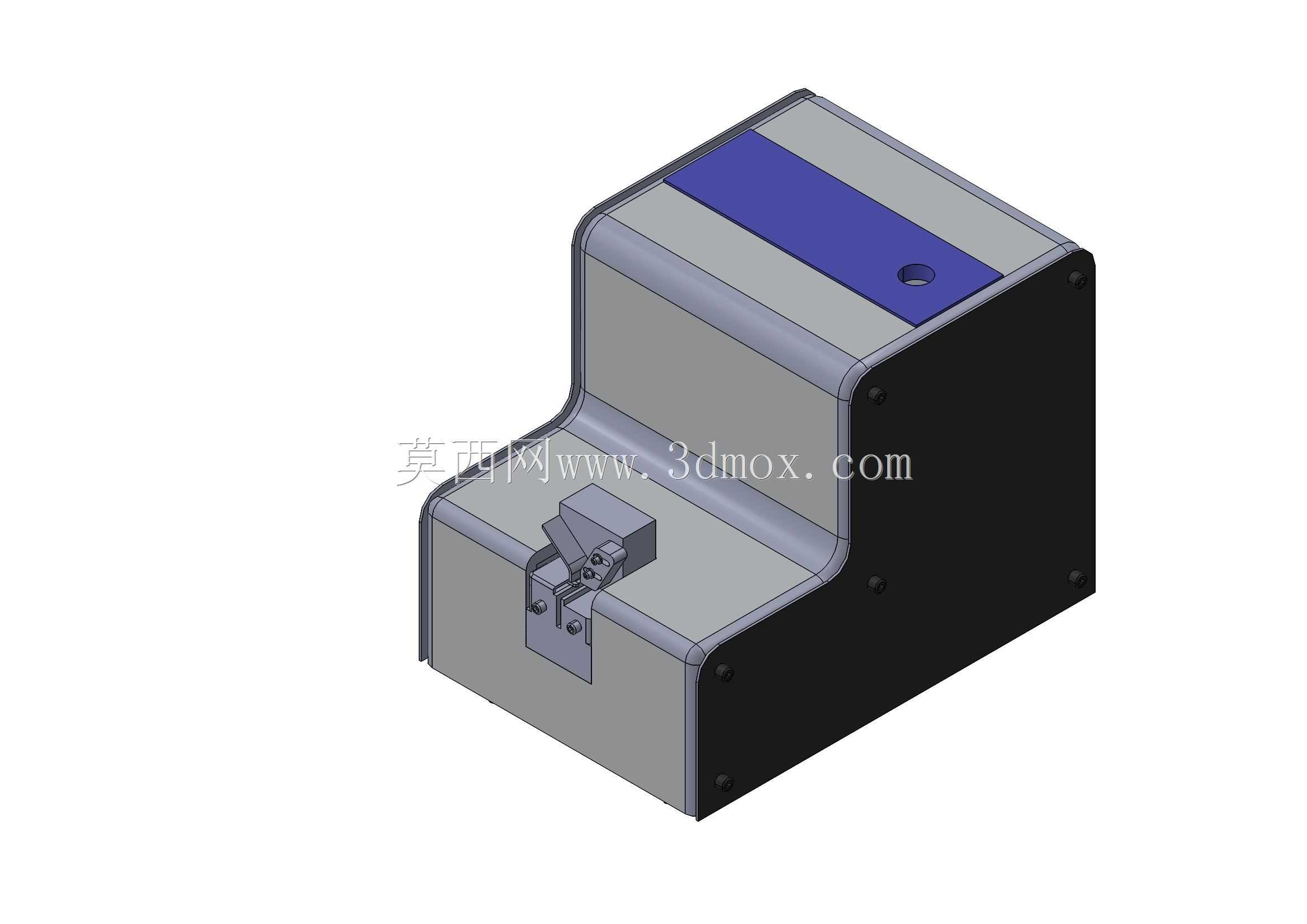

在紧固件装配、小零件分拣的产线场景里，零散螺钉的有序供料一直是影响工位节拍的关键环节，这款螺旋进料装置正是针对小规格螺钉的定向排序、连续供料需求设计的专用机构，可直接对接自动锁螺丝机、零件分拣工位的进料端，替代传统人工排料、手动上料的作业模式，大幅降低重复取放料的人工劳动强度，同时减少因零件摆放错位导致的装配卡滞问题。从结构布局来看，装置采用阶梯式的箱体构型，下半部分为储料仓与螺旋输送轨道的集成区域，上半部分预留了出料导向与对接工位的安装空间，整体外轮廓采用圆角包边的钣金拼接设计，既避免了尖锐边角带来的操作安全隐患，也能在紧凑的安装空间内最大化储料容积，常规安装时仅需预留对应长宽的水平安装面，通过箱体底部的四个固定孔即可完成锁紧固定，不需要额外搭建复杂的支撑机架，适配多数台式装配工位的安装边界。装置核心的螺旋输送轨道集成在箱体内部，依靠螺旋抬升的结构将储料仓内杂乱堆放的螺钉逐步抬升，在抬升过程中通过轨道的型面筛选，让姿态符合出料要求的螺钉顺着轨道滑至前端的出料卡口，姿态不符合的螺钉则会在抬升过程中自动落回储料仓重新参与排序，不需要额外加装视觉检测或者拨料筛选机构，依靠纯机械结构即可完成零件的定向排序，结构可靠性更高，日常维护仅需定期清理仓内杂物即可，不需要复杂的参数调试。前端的出料卡口采用快拆式的模块化设计，可根据不同规格螺钉的头部尺寸、杆径更换对应的卡口配件，切换物料规格时不需要拆解整个箱体，仅需松开卡口的固定螺丝即可完成配件更换，适配M2到M6区间常用规格螺钉的供料需求。箱体侧面的黑色封板为可拆卸式维护盖板，拆开后可直接接触到内部的螺旋驱动组件与轨道结构，方便日常排查卡料故障、清理轨道残留的金属碎屑，驱动组件隐藏在箱体后半部分的封闭腔体内，与储料区域做了物理分隔，避免螺钉碎屑、灰尘进入传动部位造成部件磨损，延长设备的连续运行寿命。装置顶部的蓝色盖板区域为储料仓的加料口，日常作业时可直接从该位置补充螺钉物料，不需要停机拆解设备，加料过程不会干扰前端的正常供料节奏，可匹配产线连续作业的供料需求，出料端的导向结构可直接对接螺丝输送管或者装配工位的接料槽，出料姿态统一，不会出现零件翻转、卡滞的情况，能稳定保持每分钟数十件的供料节拍，满足多数中小规格紧固件装配工位的供料效率要求。
