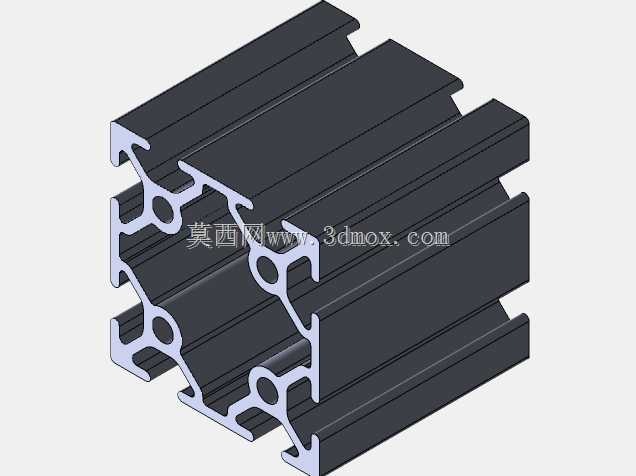

5050槽型工业铝挤压型材结构设计

这类5050规格的槽型铝挤压型材，是工业框架搭建场景里应用极广的基础构件，常见于自动化生产线外围护架、设备工作台支撑骨架、检测工位置物架、物料周转台车框架这类需要快速拼装、后期可灵活调整结构的场合。相比传统焊接钢制框架，铝挤压型材不需要做焊接后的表面防锈处理，自身挤压成型后的氧化层就能满足常规车间环境的防腐蚀需求，拼装全程靠配套的螺栓、角件、内置螺母就能完成连接，后期产线调整工位布局时，只需要松开紧固件就能重新拆装组合，不会像焊接框架那样切割改动后留下不可逆的损伤。从截面结构来看，这款型材的四个侧边都预留了标准T型安装槽，槽口的尺寸匹配行业通用的T型螺栓、弹片螺母规格，安装时不需要在型材本体上额外打孔攻丝，只需要把预置螺母滑入槽道内，调整到对应安装位置就能锁紧固定附件，不管是安装有机玻璃防护板、钣金走线槽、传感器安装支架，还是固定输送线的导轨安装座，都能直接通过槽道完成固定，大幅减少现场加工的工作量。型材截面的内部筋位做了等壁厚的优化设计，四个角部的支撑筋做了圆弧过渡处理，既避免挤压成型时内角位置出现应力集中导致型材开裂，也能保证整根型材在长度方向的抗弯、抗扭截面模量均匀分布，在做6米以内跨度的水平支撑梁时，搭配对应的端面连接板就能满足常规工位设备的承重需求，不会出现中部下挠超标的问题。设计这类型材截面的时候，需要重点控制槽口的开口尺寸公差，槽口宽度如果偏差超过0.2mm，就会出现T型螺母卡滞或者滑入后间隙过大松动的问题，同时型材的外轮廓四个边的垂直度公差也要控制在合理范围，多根型材拼接成直角框架时，端面贴合才不会出现明显的拼接缝隙。另外型材的安装槽底部做了限位凸台，预置螺母滑入槽道后不会出现周向转动，锁紧螺栓时不需要额外用工具卡住螺母，单人就能完成框架的拼装作业，适配车间里快速搭建临时工装、长期固定生产设备框架的不同需求，不管是轻型的物料摆放架，还是承载较重检测设备的工作台骨架，选择对应壁厚的该款型材搭配对应的连接配件，都能满足结构强度要求，同时整体框架的重量比同规格钢制框架轻60%以上，搬运、移位都更加方便。
