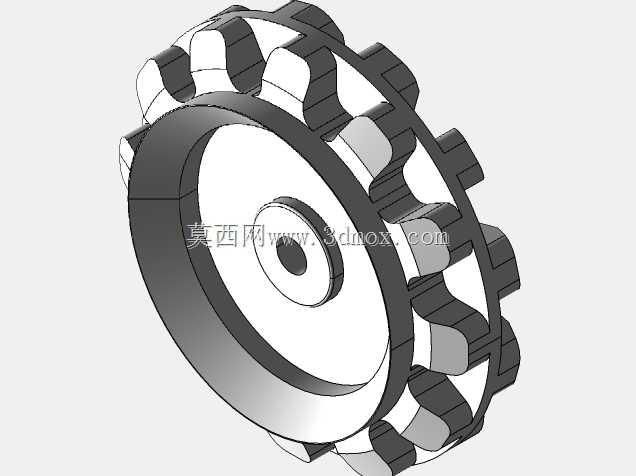

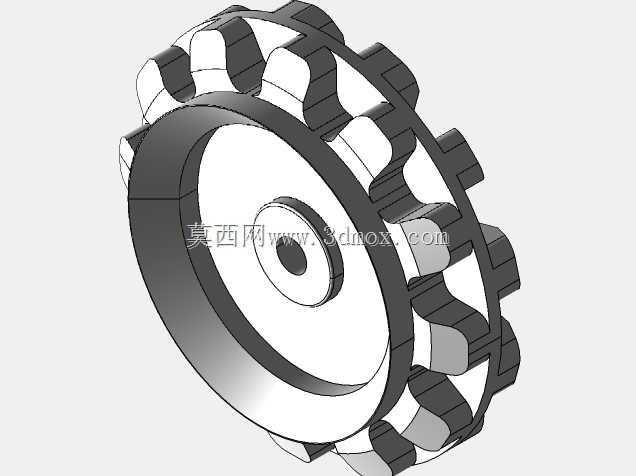

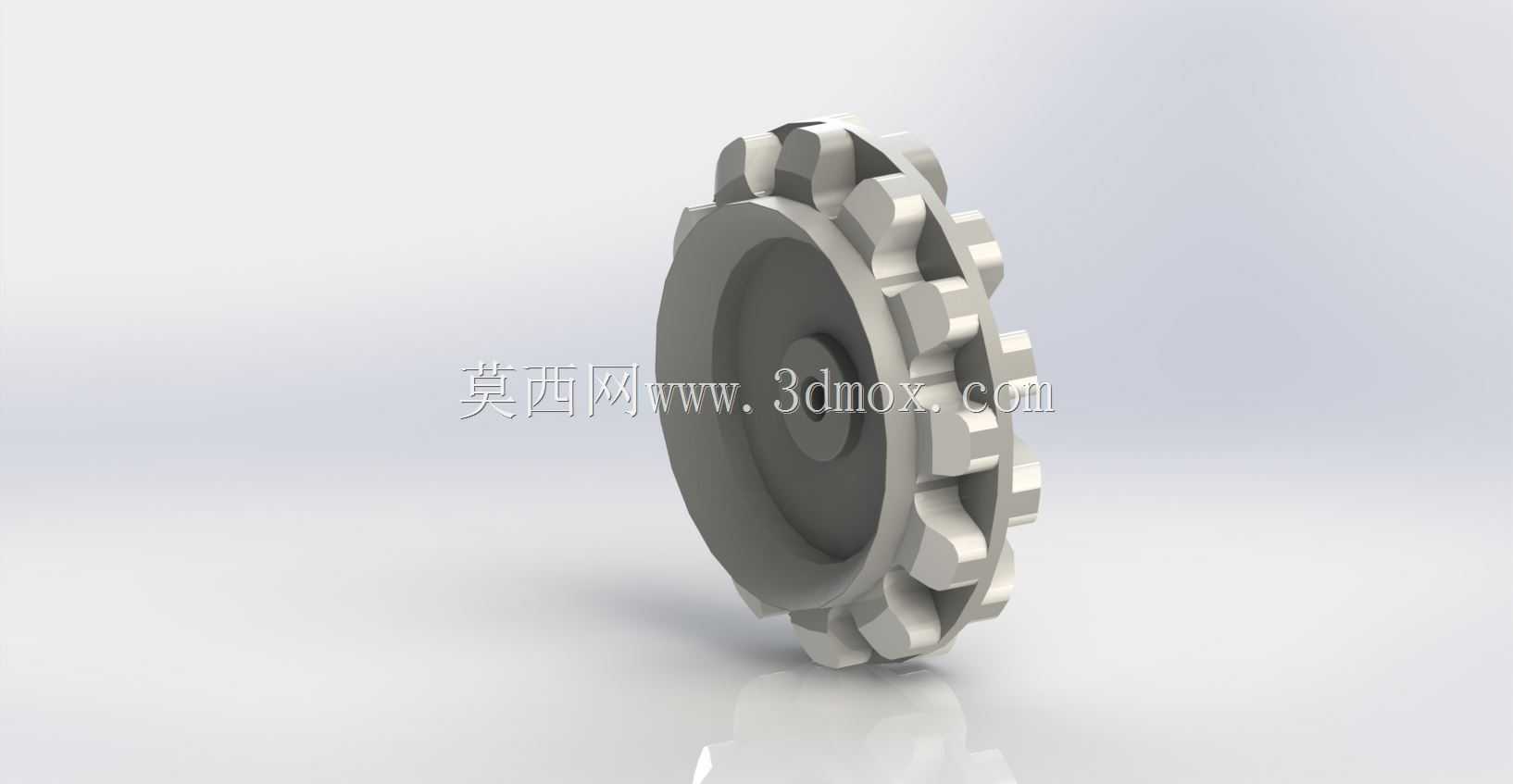

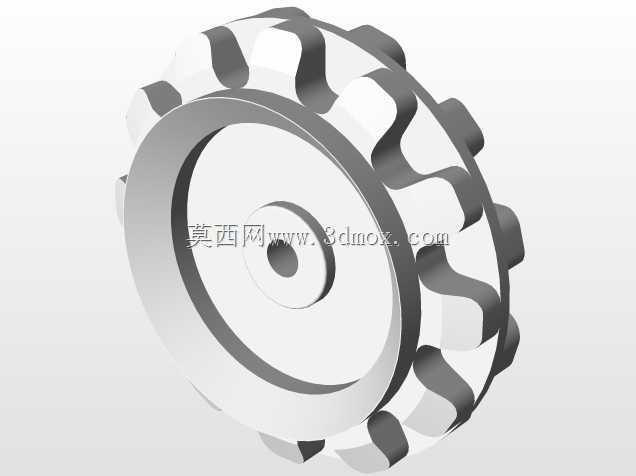

十二齿Pololu改良型链轮结构设计

这款改良链轮的设计初衷，是适配小型移动机器人行走机构的传动需求，尤其针对Zumo类机器人套件的轮组传动场景做了针对性优化，解决了原有Pololu链轮在轮组集成时的安装适配问题。从结构功能来看，该链轮保留了原版Pololu链轮的核心啮合参数，齿形节距、齿顶圆直径、分度圆参数均与原版工件完全一致，能直接兼容原有配套的传动链条，不需要额外调整传动中心距或者更换配套链条，可直接替换原有链轮完成装配，降低了现有设备改造的适配成本。设计过程中，针对原有链轮背面集成磁阻传感器的结构做了调整，取消了背面用于安装磁阻轮的预留结构，将轮体背面设计为平整的安装面，同时在轮体辐板位置预留了螺栓连接孔位，采用freewheel的螺栓连接方式，可直接通过紧固件将链轮与行走轮、轨道轮组件锁紧固定，不需要额外设计转接法兰或者定制连接轴，大幅简化了轮组的装配流程，也减少了轮组整体的轴向安装尺寸，能适配内部安装空间更紧凑的小型移动机器人底盘。从安装边界来看，该链轮的轴向厚度经过优化，在保证轮体结构强度、满足传动扭矩要求的前提下，尽可能压缩了轴向占用空间，轮体中心的安装孔位尺寸与原版Pololu链轮保持一致，可直接适配原有规格的轮轴，安装时不需要对轴径做二次加工，轮体的齿部经过圆角过渡处理，能减少链条啮合过程中的卡滞、跳齿问题，提升传动过程的平稳性。在实际应用场景中，这款链轮不仅可以用于小型教育机器人、竞赛机器人的行走传动系统，也可适配小型轨道输送机构的从动轮传动，对于需要紧凑轮组结构、采用螺栓连接轮组的小型移动设备，都能提供稳定的链传动支撑。设计时还考虑了轮体的受力分布，辐板位置的厚度做了渐变处理，在螺栓连接孔位周边做了局部加厚，避免螺栓锁紧时出现应力集中导致轮体开裂，齿部的受力面做了贴合链条滚子的弧面设计，能均匀分散传动过程中的接触应力，减少齿面磨损，延长链轮的使用寿命。
