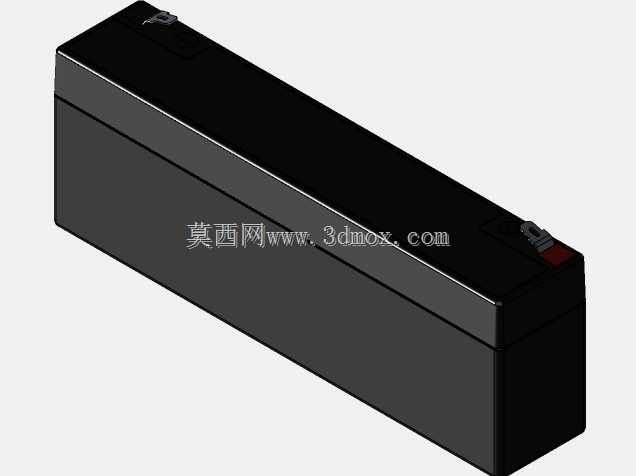

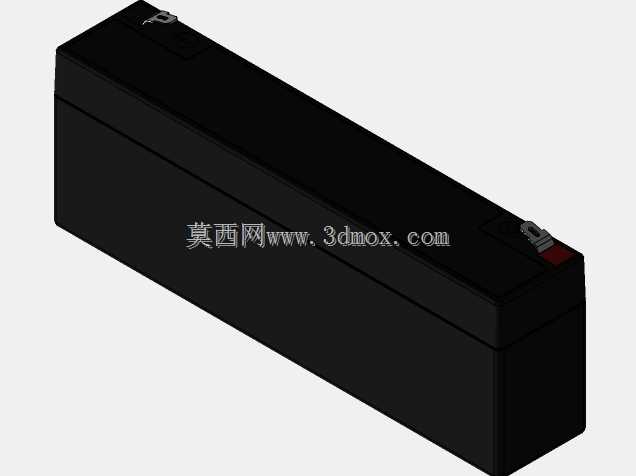

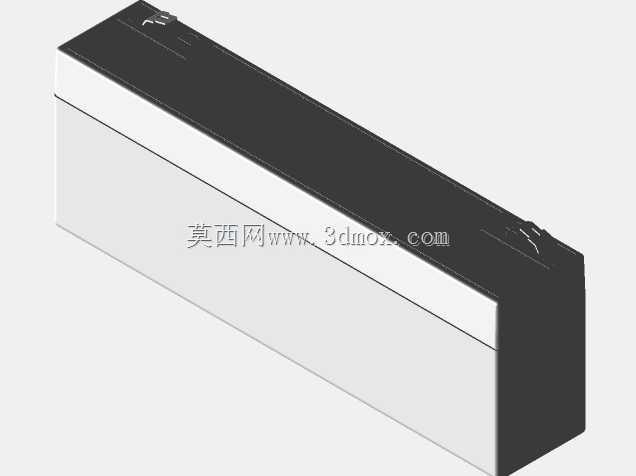

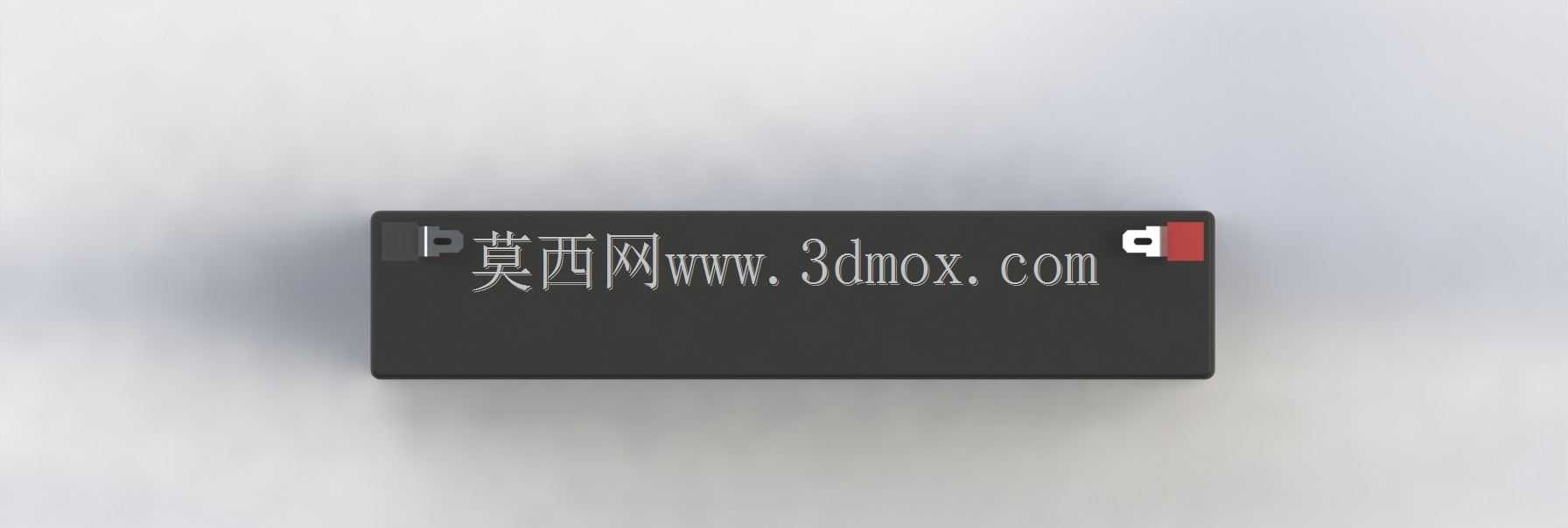

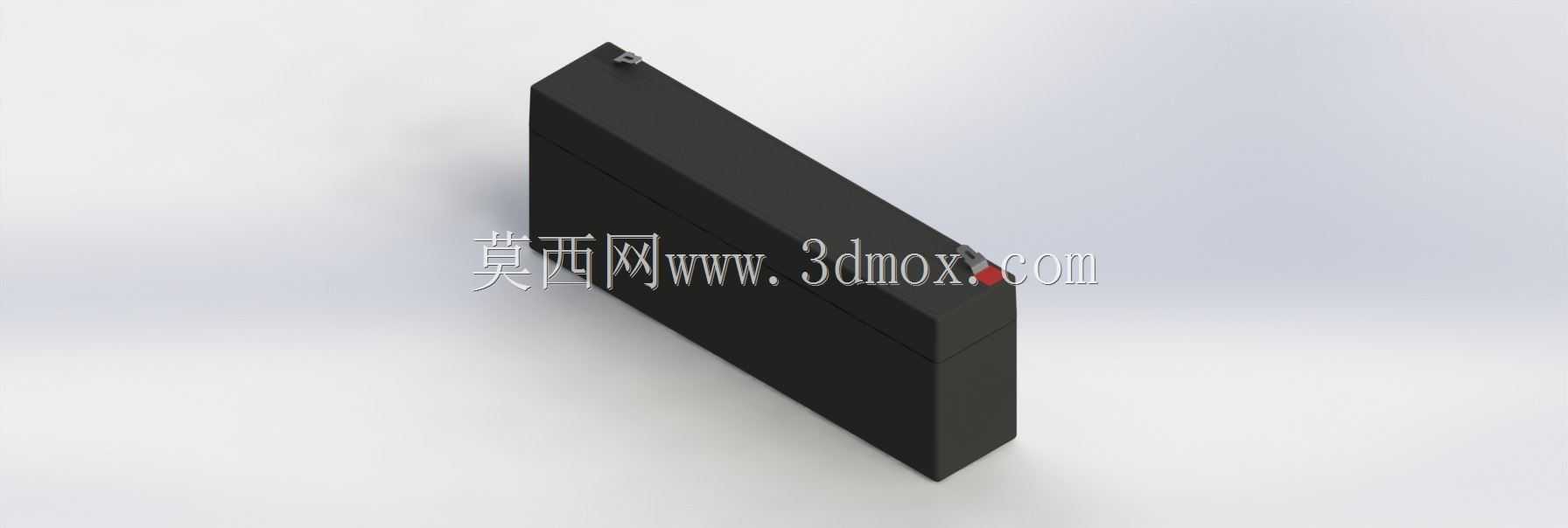

12V2.2Ah密封铅酸蓄电池结构三维造型

这款密封铅酸蓄电池的三维造型，还原了小容量阀控式铅酸蓄电池的典型结构特征，在做设备内置供电模块布局时，这类模型能帮结构工程师提前确认安装空间干涉问题，不用等拿到实物样品再反复调整机柜内部的固定位。日常做小型UPS后备电源、消防应急照明装置、门禁系统备用供电、儿童电动玩具动力源、小型光伏离网储能终端的结构设计时，这类12V2.2Ah规格的电池是选型清单里的常客，它不需要定期补充电解液，密封结构能避免漏液风险，卧式、立式安装都能适配，对安装姿态的宽容度比开口式铅酸电池高很多。建模时优先还原了电池外壳的拔模斜度，实际量产的ABS外壳为了顺利脱模，侧壁都带有细微的倾斜角度，很多新手建模容易忽略这点，导致后续做电池仓卡扣配合时出现装配间隙过大或者卡装过紧的问题。顶部的端子凸起位置做了精准的位置还原，两个接线端子的中心距、端子高出顶面的高度、端子周边的绝缘凸台结构都和实物一致，方便工程师在布线时提前计算导线长度、确认接线端子的压接规格，避免后期装配时导线弯折半径不够、端子和周边金属结构距离不足引发绝缘隐患。外形上采用规整的长方体切角设计，棱边做了小尺寸的圆角过渡，既符合外壳注塑成型的工艺要求，也能避免安装时棱边割伤导线绝缘层。安装边界方面，模型还原了电池本体的最大外形轮廓尺寸，底部没有额外突出的固定脚，这类小容量电池一般通过电池仓四周的限位筋、或者配套的尼龙绑带完成固定，建模时特意预留了外壳壁的均匀厚度，和实际产品的壳体壁厚保持一致，方便工程师做热仿真时参考壳体的散热能力——这类密封电池在充放电过程中会通过壳体向外散出少量热量，均匀的壁厚能保证壳体各位置的散热速率一致，避免局部过热影响电池循环寿命。做设备整体装配校验时，把这个模型导入总装文件，就能快速确认电池和周边电源板、变压器、走线槽的安全距离，尤其是高压走线和电池端子的电气间隙是否符合安规要求，不用反复核对二维图纸的尺寸标注，能大幅减少结构评审阶段的错漏问题。
