多环框架式陀螺仪静态性能测试装置

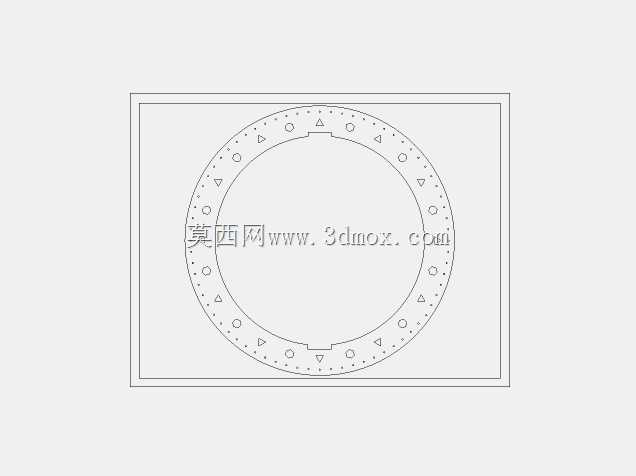

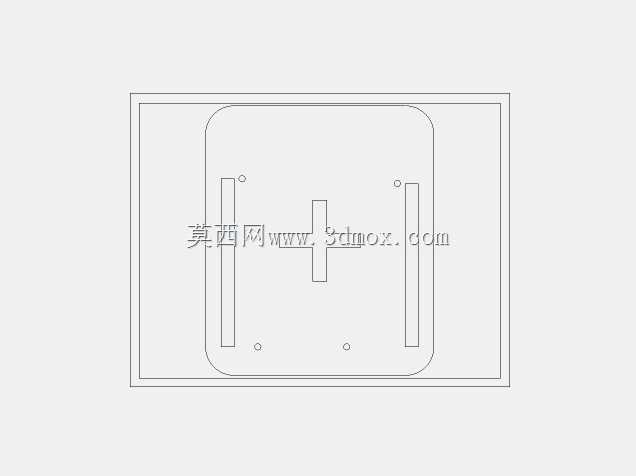

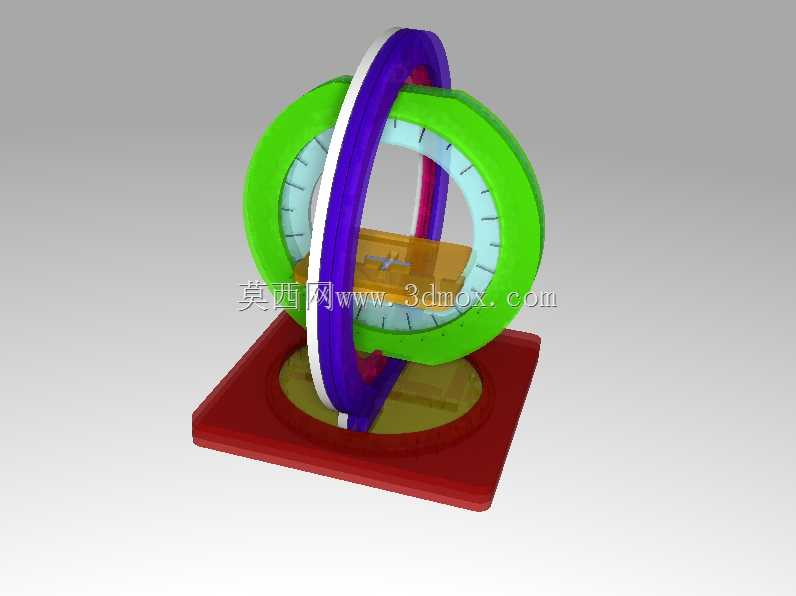

在惯性传感组件的研发与量产校验环节，陀螺仪的静态参数标定是绕不开的核心工序，这套多环框架结构的测试装置，正是为解决小体积MEMS陀螺仪、集成加速度计与磁强计的组合惯性单元静态性能测试需求设计的。装置采用三层正交环架结构，最外层绿色环、中层紫色环、内层浅蓝环分别对应三个相互垂直的旋转自由度，环架内侧带有均匀分布的角度刻度，可手动调整环架角度实现被测件在不同空间姿态下的固定，满足陀螺仪零偏、静态漂移、轴间正交误差等参数的测试要求。底座采用方形实心承托结构，底部预留了标准安装孔位，可直接固定在光学隔振平台上，避免外界微振动对静态测试数据的干扰，底座中心设置圆形定位槽，与最外层环架的旋转轴同轴，保证环架转动时的同轴度误差控制在极小范围内。设计过程中优先考虑了环架转动的顺滑度与定位可靠性，每个环架的旋转轴处都设置了阻尼锁紧结构，调整到目标姿态后可快速锁死，不会出现姿态滑移影响测试结果，环架本身采用轻量化的硬质结构设计，在保证结构刚性的前提下尽可能降低自重，减少轴系负载带来的形变误差。被测件安装位设置在内层环架的中心平台上，平台带有通用安装孔位，可适配不同封装尺寸的惯性传感模块，安装时需保证被测件的敏感轴与三层环架的旋转轴一一对应，才能获得准确的测试数据。实际应用场景中，这套装置可用于高校惯性导航相关实验教学、消费级无人机陀螺仪来料校验、小型机器人姿态传感模块出厂标定等场景，相比带伺服驱动的动态转台，纯手动调整的框架结构成本更低，操作门槛更低，完全能满足静态参数测试的精度要求，不需要复杂的电控系统即可完成全姿态静态点位的测试工作。环架的转动角度范围可覆盖俯仰、横滚、航向三个方向的全周调整，配合刻度标识可快速定位到0°、45°、90°等标准测试点位，不需要额外的角度测量工具辅助，大幅提升静态测试的操作效率。底座与环架的连接部分做了耐磨处理，长期频繁调整角度也不会出现轴系间隙变大的问题，保证长期使用的测试一致性。
