Creo环境下滚子链传动组件结构设计

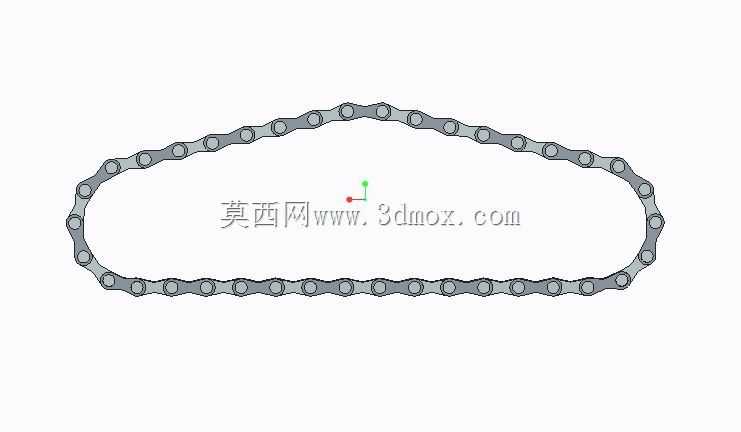

这套滚子链组件是链传动系统里的核心执行部件，日常在各类需要精准定比传动、对中心距适配范围要求宽的工况里随处可见，从常规输送线的动力传递，到机床进给机构的运动传输，再到农用机械、轻工设备的动力接驳，都能见到这类滚子链的应用场景。做这套组件的结构设计时，首先要考虑的是链节啮合的顺滑性，避免运行中出现卡滞、跳齿的问题，设计过程中先拆分了内链节、外链节两个独立子部件，内链板与套筒采用过盈配合压装，外链板与销轴同样做过盈固定，而套筒和销轴之间保留合理的间隙配合，保证链节在绕链轮转动时可以灵活弯折，不会出现运动干涉。滚子是套在套筒外侧的活动部件，和链轮齿廓接触时可以自由转动，能大幅降低啮合过程中的磨损，延长整套链条的使用寿命，这部分的配合公差需要严格控制，间隙过大会导致传动冲击噪音升高，间隙过小则会让链节转动阻力变大，增加动力损耗。从安装边界来看，这套链条适配的是标准齿形的链轮，安装时要保证两轴的平行度偏差控制在允许范围内，避免链条出现偏磨、侧边受力不均的问题；链条张紧度的调整也需要预留足够的行程，因为链条运行一段时间后会出现磨损伸长，需要通过张紧机构调整中心距或者加装张紧轮，保证传动的稳定性。设计时还考虑了链节的互换性，所有同规格的内、外链节都可以通用替换，后期维护时不需要整链更换，只需要替换磨损超限的链节即可，降低运维成本。整套组件的结构完全遵循滚子链的标准传动逻辑，每个链节的节距精度都做了一致性控制，保证和链轮啮合时每个齿的受力均匀，不会出现局部载荷过大导致的链板断裂、销轴变形问题。在实际设备选型搭配时，需要根据传递的功率、运行转速、工况环境来匹配对应的链节规格，重载工况下需要选用更高强度的链板材料和热处理工艺，高速工况则需要对销轴、套筒的表面做强化处理，降低摩擦温升。这套组件的结构建模完整还原了实际装配关系，每个零件的配合面、安装基准都做了准确还原，可以直接用于链传动系统的装配仿真、运动干涉检查，也能作为同规格链条选型设计的参考基准，帮助设计人员快速完成传动系统的布局校核，减少重复建模的工作量。
