TTP223-BA6电容式触摸传感器结构设计

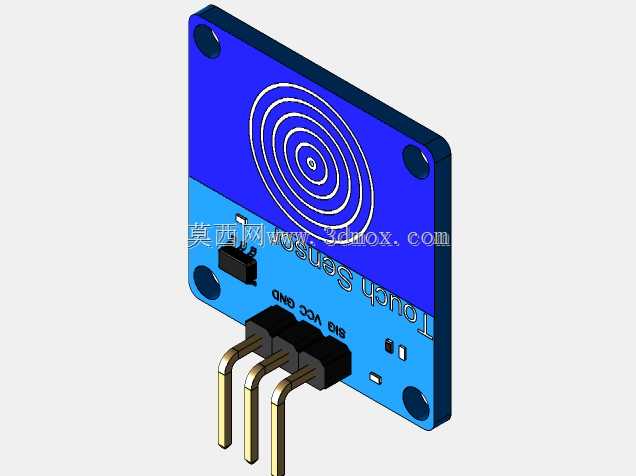

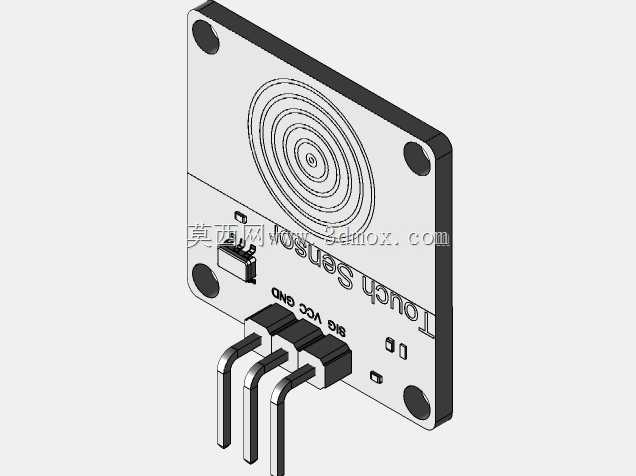

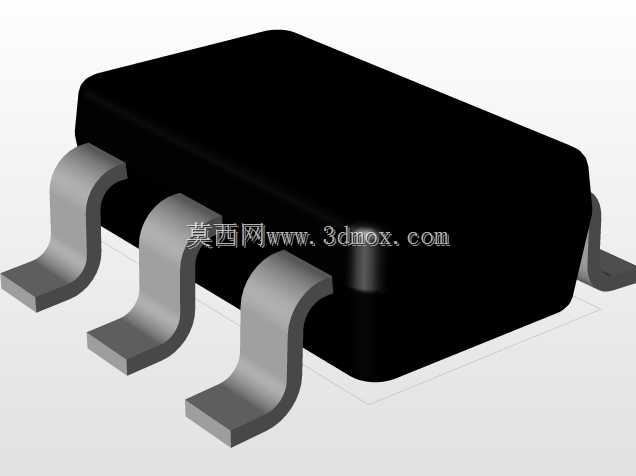

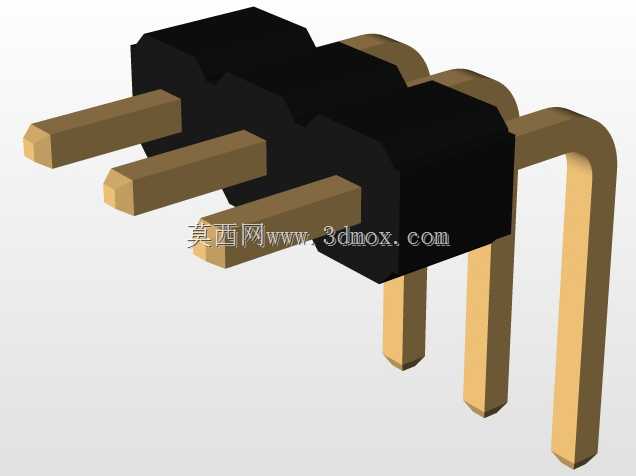

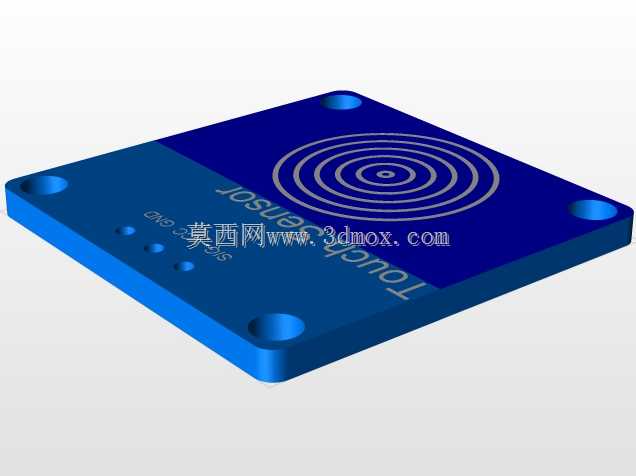

这款电容式触摸感应模块，核心搭载TTP223-BA6触控集成电路，在工业控制、消费电子、智能小家电领域都有广泛的适配场景，常被用于替代传统机械按键，解决机械触点长期使用后氧化、磨损、接触不良的痛点，在潮湿、多尘的工况环境下，非接触式的电容感应方案也能保持稳定的触发性能，无需物理按压即可完成信号触发。从结构设计层面来看，模块采用双层板布局，顶层预留同心圆形状的铜箔感应区域，感应区的覆铜尺寸经过反复调试，既保证足够的手指感应灵敏度，又避免相邻走线带来的信号串扰，感应区表面覆盖阻焊层做绝缘处理，防止直接接触造成的静电击穿风险。板体四角设计有标准安装孔，可直接通过M2螺丝固定在设备面板内侧，也可配合排针做插装式焊接，适配不同的装配需求，板体边缘做圆角处理，避免组装过程中割伤线材或操作人员手指。模块下半部分集成电源、信号输出引脚，引脚间距采用标准2.54mm排距，既可以直接插在面包板做原型验证，也能配合接插件快速接入主控电路，板载的电源指示与触发状态指示元件，能直观反馈模块的工作状态，方便现场调试时快速排查接线问题。电路布局上，感应走线与电源、信号走线做了分区处理，减少电源纹波对感应信号的干扰，板载的调整元件可以根据实际安装面板的厚度、材质调整触发灵敏度，适配从0.5mm到5mm不等的非金属面板安装场景，不管是亚克力、ABS塑料还是玻璃面板，都能通过灵敏度校准实现稳定触控。在实际选型应用中，这类触摸传感器常被用于设备面板的功能按键、门禁触控触发、智能灯具开关、工控设备操作面板等场景，相比传统机械按键，没有机械行程，触发响应速度更快，使用寿命也远高于机械触点结构，密封式的板体设计也更容易做到整机的防水防尘处理，适合在对防护等级有要求的户外设备、厨卫电器中使用。建模过程中还原了板体的实际层叠结构、引脚的折弯角度、板载元件的实际占位尺寸，安装孔的位置精度、引脚的伸出长度都按照实物尺寸1:1还原，能直接用于整机的结构装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，避免后期开模或组装时出现尺寸不匹配的问题。
