蒸汽取景器用旋转接头三维结构设计

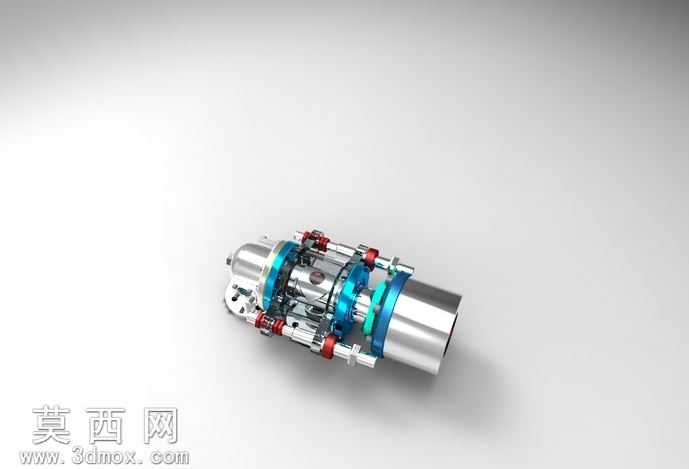

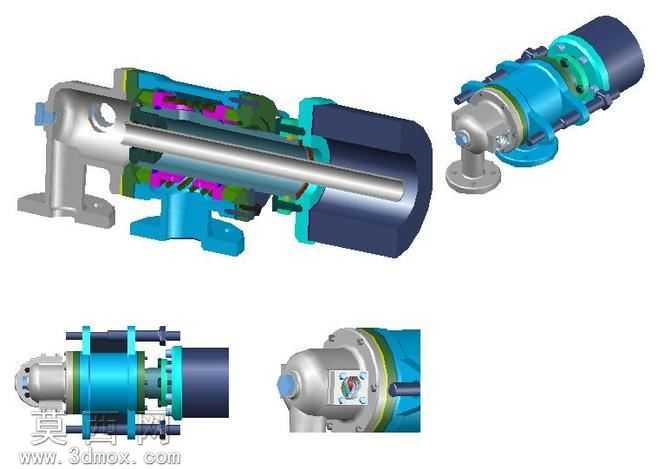

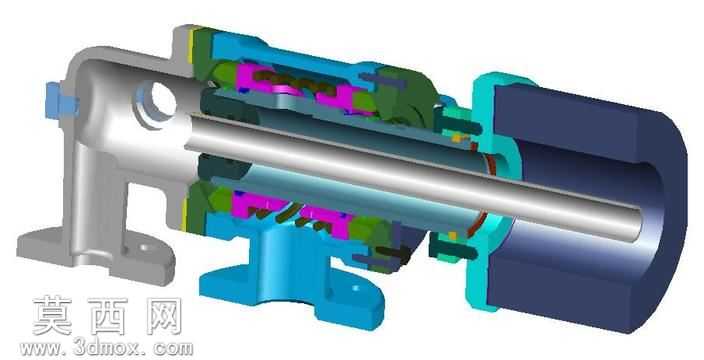

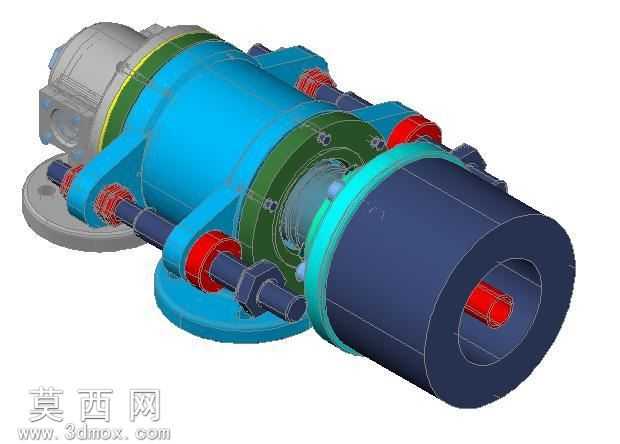

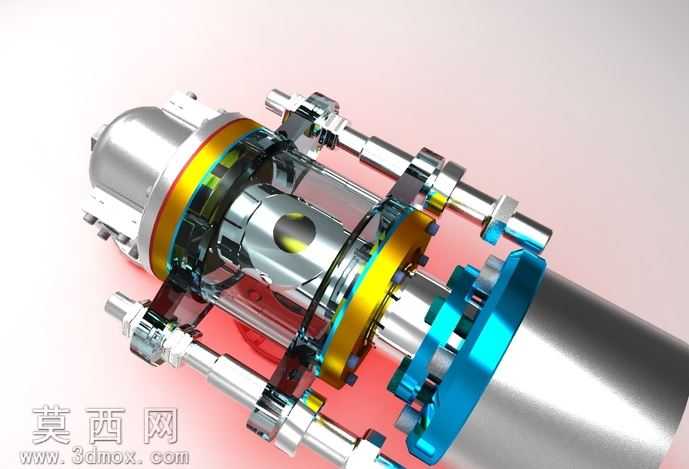

本模型为蒸汽取景器配套使用的旋转接头，采用三维建模软件完成全参数化结构设计，通过剖面渲染形式直观呈现内部装配关系与各部件配合逻辑。建模过程中严格遵循流体管路旋转连接件的设计规范，对壳体、芯轴、密封组件、支撑基座等核心零件进行独立参数化建模，确保各部件尺寸公差符合装配要求，可直接用于结构验证与生产参考。材质设置上，外部金属壳体与支撑结构采用哑光金属材质模拟铸钢/不锈钢加工质感，内部密封组件根据功能区分设置不同色彩的工程塑料、橡胶类材质，不同功能的结构件采用差异化色彩渲染，既清晰区分各零件边界，也还原了实际产品的材质搭配逻辑。结构设计上，该旋转接头采用双支撑基座固定结构，保证安装后的结构稳定性；内部设置多组密封结构与流体通道，可实现固定端与旋转端之间的蒸汽介质稳定传输，避免工作过程中出现介质泄漏问题；芯轴采用长轴贯通设计，配合内部的导向与密封组件，可在实现相对旋转的同时保证流道通畅，适配蒸汽取景器的工作工况需求。设计过程中重点考量了旋转工况下的密封可靠性与结构耐用性，对密封件的安装位置、配合间隙进行了反复优化，确保旋转过程中密封面始终保持稳定贴合；外部接口与安装结构均采用标准化尺寸设计，可与对应规格的管路、设备直接适配，降低后续安装调试的适配成本。整体模型通过剖面渲染清晰展示了内部流道走向、密封组件排布、支撑结构连接关系，可用于该类旋转接头的结构教学、产品研发参考以及装配工艺演示，完整还原了蒸汽类旋转接头的典型结构设计逻辑，兼顾了结构实用性与展示直观性。
