工业管道用手动调节式锥阀结构设计

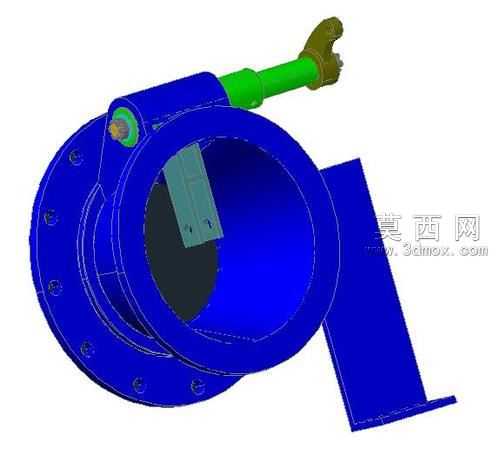

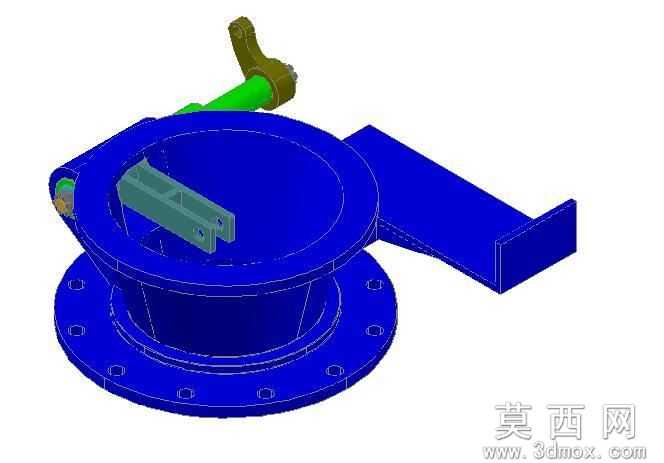

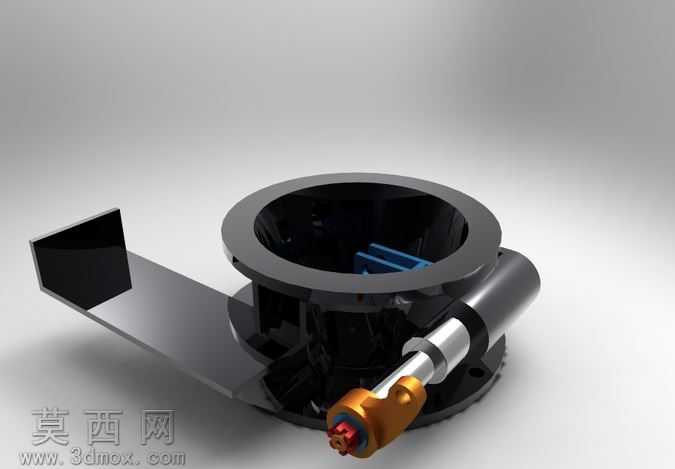

本锥阀三维建模采用参数化设计思路完成整体结构搭建，建模过程中优先保证各部件装配精度与实际工业生产的加工可行性，先以阀体主体法兰端为基准定位，绘制圆形法兰的螺栓孔阵列特征，确保法兰连接端的孔位间距、孔径尺寸符合通用管道连接的标准规范，再延伸构建阀体的中空流道腔体，流道内壁做平滑过渡处理，避免介质流通时出现不必要的阻力损耗。阀板部分采用锥形密封面结构设计，建模时精准匹配阀座的密封斜面角度，保证阀门闭合时能够实现面接触密封，有效降低介质泄漏风险。驱动端的手动操作结构依次构建了连接转轴、操作手柄、限位支架等部件，转轴与阀体的连接位置预留了密封件安装槽位，手柄部分做了符合人体工学的弯折造型，方便现场操作人员施力转动，侧面的立式支架用于阀门安装后的位置固定，支架上预留的安装孔位可适配不同规格的安装基座。材质渲染阶段，阀体主体采用工业常用的铸钢蓝色涂装材质，还原实际工业阀门的外观质感，操作手柄部分做了金属哑光与防滑包覆层的材质区分，密封件位置采用深色橡胶材质表现，转轴连接部位的金属件做了镀锌亮面质感处理，各部件的材质区分清晰，能够直观分辨不同结构的功能分区。整体装配过程严格按照实际阀门的组装逻辑完成配合约束，转动手柄时可模拟阀板的启闭动作，验证阀板转动行程与流道通径的匹配关系，确保阀板全开时不会遮挡流道影响介质流量，全闭时能够完全截断流道实现密封效果，建模过程中对各部件的壁厚做了合理性校验，避免出现壁厚不均导致的应力集中问题，所有连接部位的配合公差均参考通用机械设计标准设置，保证模型可直接用于后续的工程出图、结构仿真或生产参考。
