带外螺纹连接段的轴类连接零件设计

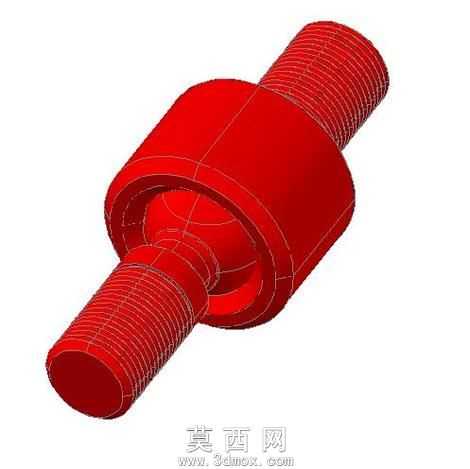

本作品为一款带双侧外螺纹段的轴类连接零件三维建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械零件设计的通用规范，从结构基准搭建到细节特征完善均严格按照机械加工的工艺逻辑推进。建模初始阶段首先确定零件的中心回转轴线作为全局设计基准，以此为基础绘制中间主体段的回转截面轮廓，通过回转特征生成中间的圆柱主体结构，该主体段为零件的核心承载部分，设计有环形凸台结构用于装配定位，可在实际装配场景中实现轴向位置的精准限定，避免连接后出现轴向窜动问题。中间主体完成后，分别在主体两端绘制螺纹段的基础圆柱结构，通过螺旋线扫描切除的方式生成标准外螺纹特征，螺纹牙型、螺距参数均参照普通连接螺纹的通用标准设置，保证螺纹段具备实际的连接适配能力，同时在螺纹段与中间主体的衔接位置设计有退刀槽结构，符合机械加工的工艺要求，可避免螺纹加工过程中出现撞刀问题，也能保证装配时螺纹件可以贴合到定位端面。材质与渲染阶段，为模型赋予了均匀的红色哑光金属材质，通过调整材质的粗糙度、反光度参数，模拟出金属零件表面喷涂红色防锈漆的视觉效果，渲染过程中采用等轴测视角展示模型，可同时呈现零件两端的螺纹结构、中间主体的环形凸台以及退刀槽细节，让观看者可以清晰把握零件的整体结构比例与各部分特征位置。设计思路上，该零件定位为通用机械中的轴类连接件，可用于两个部件之间的刚性连接与力传递，双侧外螺纹的设计可实现两端分别与不同部件的螺纹孔进行装配，中间的环形凸台可承担轴向定位与限位的作用，整体结构简洁规整，没有冗余的设计特征，所有结构均服务于连接、定位、传力的核心功能，建模过程中对所有锐边位置均做了微小的倒角处理，既符合实际零件的加工工艺要求，也避免了锐边带来的应力集中问题，提升零件的实际使用寿命。模型的所有特征均为参数化构建，各部分尺寸可根据实际使用场景的需求进行快速调整，具备较强的通用性与可修改性，可直接用于机械装配场景的虚拟验证、装配干涉检查，也可作为机械教学中的轴类零件建模案例使用。
