起重机用盘式制动部件三维结构设计

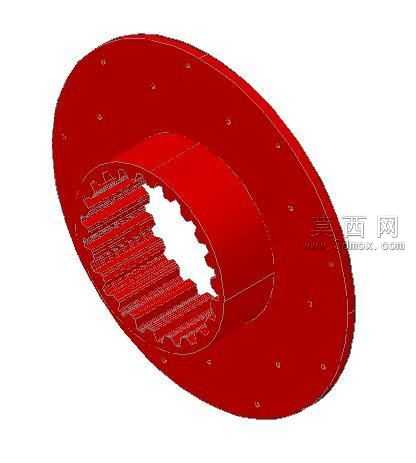

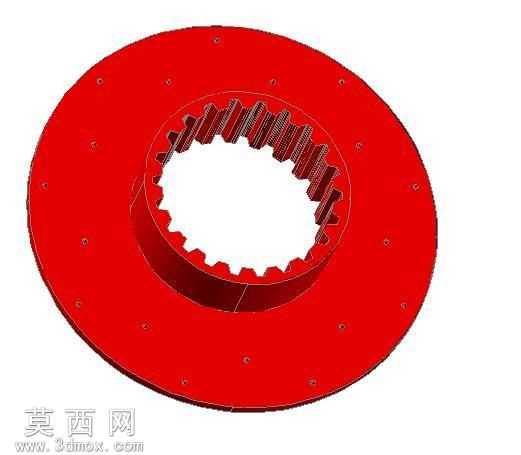

本模型为起重机配套使用的盘式制动器核心制动盘构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重机械制动部件的实际设计规范，对各功能结构进行1:1等比例还原。模型整体为圆盘式主体结构，中心区域设计有内花键传动结构，花键齿形参数完全匹配起重设备传动轴的连接标准，能够保证制动过程中扭矩传递的稳定性，避免传动间隙带来的制动滞后问题。制动盘外缘盘面均匀分布多组安装定位孔，孔位间距、孔径参数均经过尺寸校验，可直接适配对应规格制动器的安装基座，保证装配时的同轴度要求。建模阶段对盘面的厚度过渡区域做了精细化处理，中心轮毂与外盘面的连接位置采用圆弧过渡结构，既能够降低制动过程中应力集中带来的结构开裂风险，也符合实际铸件的工艺成型要求。材质渲染阶段选用耐高温耐磨合金材质表现，还原了制动盘实际使用中的金属质感，对盘面的细微安装痕迹、花键齿面的加工纹理都做了对应材质表现，让渲染效果更贴近真实工业部件的视觉状态。设计思路上围绕起重设备重载制动的使用需求，优化了盘面的散热结构布局，均匀分布的小孔同时兼顾安装定位与制动过程中的散热通风作用，能够在频繁制动工况下降低盘面热衰减幅度，提升制动可靠性。模型各结构特征均可编辑，能够为起重机制动系统的结构校验、装配模拟、运动仿真提供精准的三维模型支撑，也可作为同类盘式制动部件设计的参考模板，帮助设计人员快速完成同类型产品的结构改型与参数调整，缩短产品开发周期。
