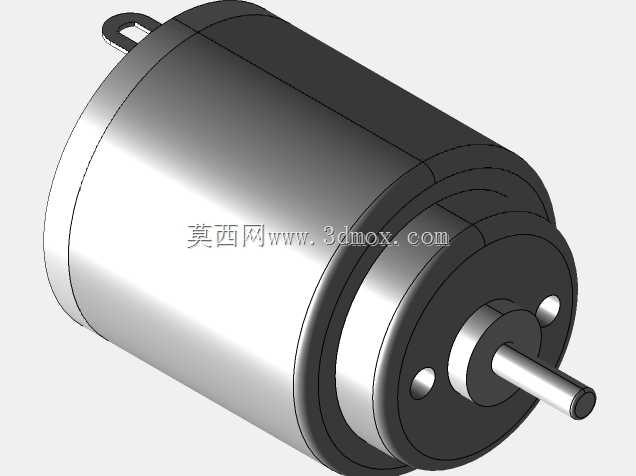

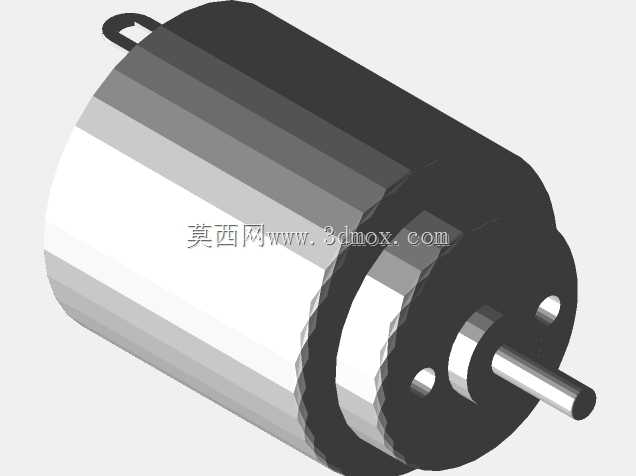

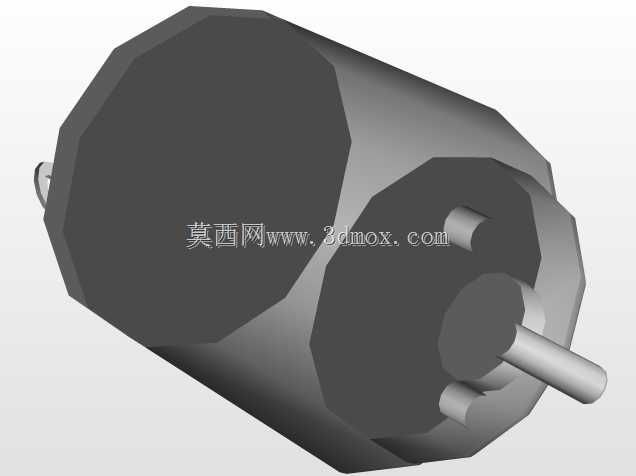

低压小型R140直流驱动电机结构

这类小型低压直流电机常被用在桌面小型自动化执行机构、学生科创项目原型、小型玩具动力输出、简易传动实验台这类对安装空间有严格限制的场景里，做低转速大扭矩的动力输出端使用。从结构设计上看，整体采用圆柱类机壳布局，输出轴从端盖中心位置伸出，尾部预留两个插片式接线端子，不需要额外焊接接线，直接插接对应供电端子就能完成电路连接，适合快装类的项目搭建。机壳采用卷边压合的封装方式，把内部的定子磁瓦、转子绕组、换向器结构完全封闭在金属壳体内，既可以避免日常使用中灰尘、细小金属碎屑进入内部影响换向器接触，也能保证整体结构的刚性，在常规的安装夹持下不会出现壳体变形蹭转子的问题。设计时首先要考虑安装边界，这类电机的外径属于R140规格的标准尺寸，机身长度适配常规的小型电机安装座，输出轴的直径、伸出长度都匹配通用的小型塑料齿轮、同步带轮的安装孔径，不需要额外做轴径转接就能直接搭配市面上常见的小型传动件使用。端盖上的两个固定凸点是用来做径向定位的，在设计安装座的时候可以对应开出定位槽，避免电机运转时因为输出扭矩反作用力出现壳体跟转的情况。实际选型使用的时候要注意，供电电压适配3-6V的低压直流范围，在这个电压区间内运转噪音控制在较低水平，不会因为电压过高导致绕组过热烧毁，也不会因为电压过低出现启动扭矩不足带不动负载的问题。输出轴的端面没有做特殊的扁位设计，搭配传动件的时候如果需要传递较大扭矩，可以在轴和传动件之间加顶丝固定，或者选用带抱紧结构的轮毂配件，避免大负载下出现打滑丢转的情况。尾部的接线端子间距是标准化设计，搭配对应的接插件就能快速完成接线，在需要频繁拆装调试的实验类项目里，这种设计能大幅减少接线的工作量，也避免反复焊接导致端子脱落的问题。机壳表面没有做额外的散热鳍片结构，因为本身功率不大，连续运转时依靠金属壳体自然散热就能满足温升要求，不需要额外加装散热结构，进一步压缩了整体安装需要的空间。在做整体结构布局的时候，要注意给电机尾部的接线预留足够的走线空间，不要让接线端子直接抵在安装结构的壁面上，避免长期震动导致接线松脱。输出轴的径向跳动控制在常规小型电机的标准范围内，搭配精密齿轮传动的时候也能满足传动平稳性要求，不会因为轴跳过大导致齿轮啮合异响、磨损加快的问题。
