八腔螺丝成型冲压模具结构设计

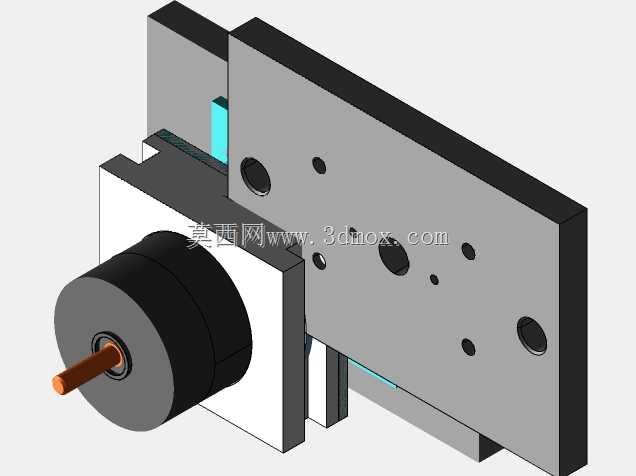

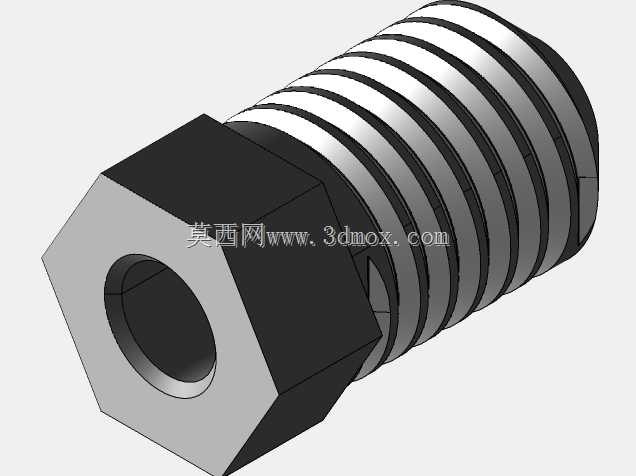

这套多腔冲压成型结构主要面向紧固件批量生产场景，在五金标准件加工产线中承担螺丝坯件的冲压成型工序，适配常规吨位的开式压力机安装使用，可一次性完成八件螺丝坯的冲制成型，相比单腔模具能大幅提升单冲程生产效率，降低单位产品的设备能耗与人工分摊成本。从结构设计逻辑来看，模具采用对称式型腔排布，八个成型工位沿模座中心均匀分布，冲头与下模型腔的同轴度公差控制在0.02mm以内，合模时各工位受力均匀，避免偏载导致的模架磨损、冲头崩裂问题，延长模具整体使用寿命。模架选用标准后侧导柱模架，导柱导套配合间隙控制在H7/h6精度等级，合模导向顺滑无卡滞，能承受连续冲压工况下的往复冲击载荷，上下模座的安装孔位匹配常规压力机的工作台T型槽间距，无需额外加工转接板即可完成装夹固定，大幅缩短产线换模调试周期。在成型功能设计上，每个型腔对应螺丝头部的镦制成型与杆部的初整形，入料端设计有统一的导料槽定位结构，条料送进时可通过侧刃粗定位、导正销精定位两步完成工位对准，送进误差可控制在0.01mm以内，避免冲切偏心导致的坯件尺寸超差。模具的卸料结构采用弹性卸料板搭配矩形弹簧，卸料力均匀分布在各工位周边，冲制成型后可顺利将坯件从冲头上剥离，不会出现坯件粘模、带料问题，适配连续自动化送料的生产节奏。从安装边界尺寸来看，模座整体外形尺寸适配25吨到40吨规格的通用开式压力机工作台，闭合高度符合常规冲床的装模高度调节范围，上下模的合模行程预留足够的安全余量，不会出现冲程超限撞模的风险。模具的成型工作零件选用合金工具钢材质，热处理硬度控制在HRC58-62，兼顾耐磨性与冲击韧性，可承受连续万次以上的冲压作业而不出现明显磨损，日常维护时仅需定期检查冲头磨损情况、更换失效弹性元件即可，维护成本较低。在实际生产应用中，这套模具可适配不同牌号的低碳钢线材冲压成型，生产的螺丝坯件尺寸一致性好，头部成型饱满无缺料、飞边超差问题，后续可直接进入搓丝工序完成最终螺纹加工，无需额外的整形工序，能有效打通紧固件生产的冲压环节流程瓶颈，适配中小规格标准螺丝的大批量规模化生产需求，在五金紧固件加工车间的配套模具选型中具备较高的适配性。
