带滚轮摆杆型微动止动限位开关结构

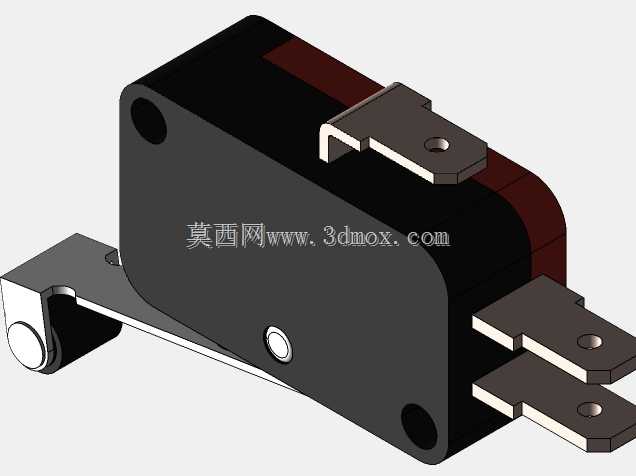

这款带滚轮摆杆的止动触发元件，是自动化产线、小型机电设备里极为常用的位置检测与行程限位部件，日常在轻工包装机械、小型输送线工位、家电内控结构、工装夹具定位回路中都能见到它的身影。从结构设计逻辑来看，主体采用绝缘耐温的热固性塑壳作为基座承载，既可以隔绝内部导电触点与外部安装金属结构的导通风险，也能在常规工业环境下抵御一定的粉尘、轻微油污侵蚀，适配多数车间常规工况的使用要求。触发端采用加长型滚轮摆杆结构，相比直压式触头，它可以通过摆杆的转动行程放大触发位移量，滚轮的滚动接触形式也能减少被检测运动件与触头之间的滑动摩擦，长期往复触发时不会因为硬摩擦造成触头磨损过快，有效提升元件的循环使用寿命。背部设置的两个快插式接线端子，采用标准插片尺寸，适配常规的冷压接线端子，现场装配时不需要额外焊接，直接插接即可完成接线，能大幅缩减电气装配的工时。壳体上下预留的两个贯通安装孔，是按照行业通用的安装孔距设计，安装时可以直接通过M3或者M4的螺丝固定在设备机架、安装板的对应位置，不需要额外制作转接安装板，安装边界兼容性强，可以直接替换同规格的常规微动限位元件。在实际功能实现上，当设备运动部件移动到预设限位位置时，会先接触摆杆端部的滚轮，随着运动件的持续位移推动摆杆绕转轴转动，到达预设触发行程后内部触点快速完成通断切换，输出位置到位的电信号，既可以作为设备行程的硬限位保护触发信号，也可以作为工位动作到位的检测信号，触发动作的响应速度快，触点通断的弹跳时间短，不会因为信号延迟造成设备动作错位。设计时特意将摆杆的触发角度、触发行程按照行业通用参数设置，触发压力控制在合理区间，既不会因为触发压力过小造成误触发，也不会因为压力过大造成运动件卡滞，适配多数轻载运动机构的检测需求。塑壳的外形轮廓做了圆角过渡处理，没有尖锐的棱角，装配作业时不会划伤操作人员的手部，内部的触点支撑结构采用铆接固定，长期受振动影响也不会出现触点移位的问题，能稳定保持触发精度。
