啤酒罐灌装机专用灌装阀门结构设计

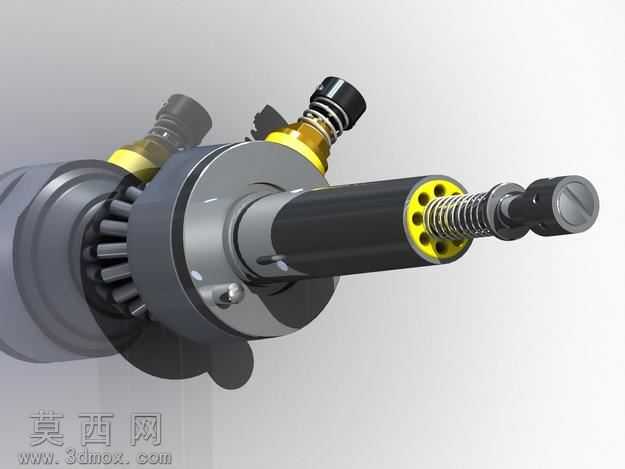

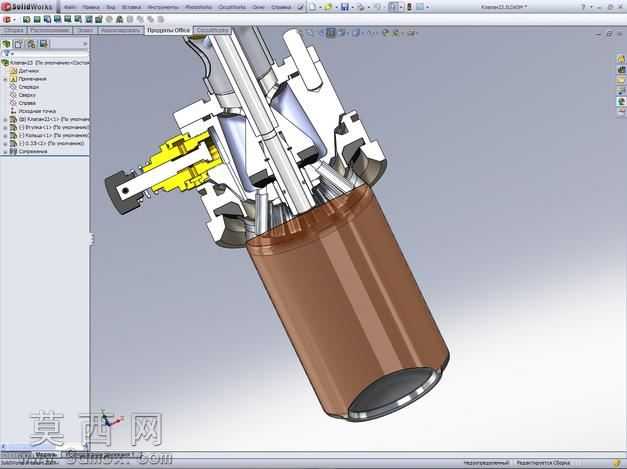

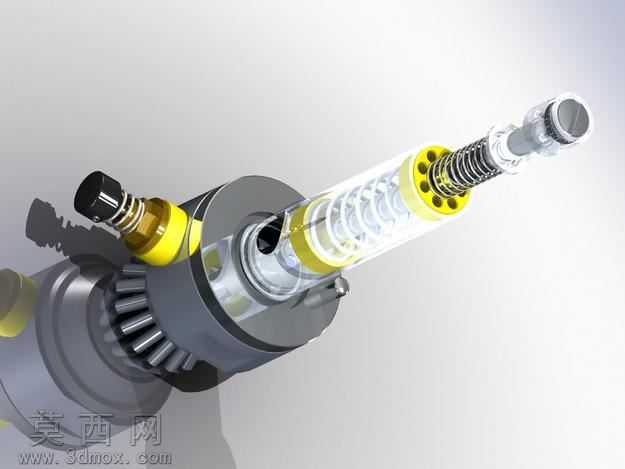

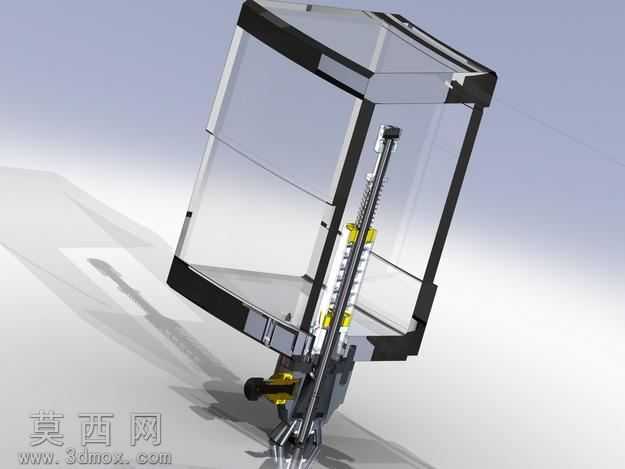

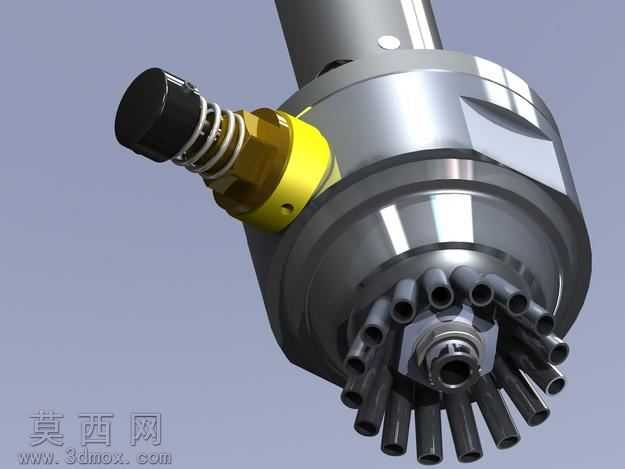

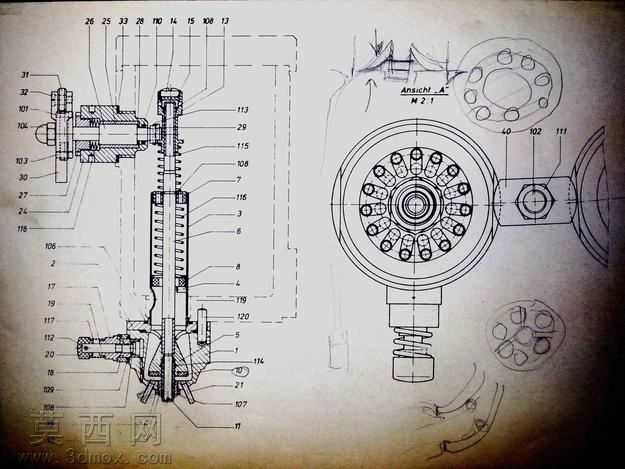

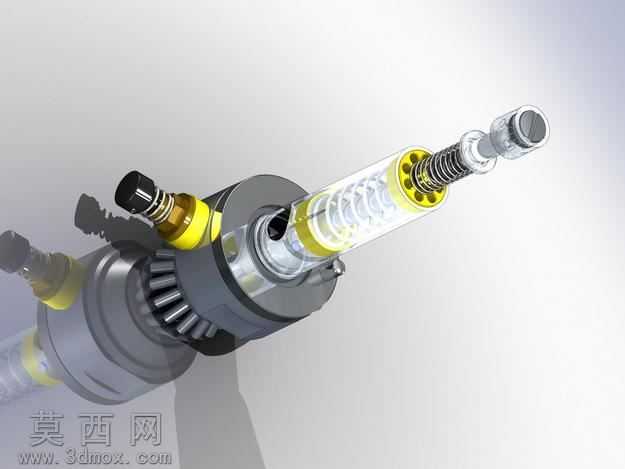

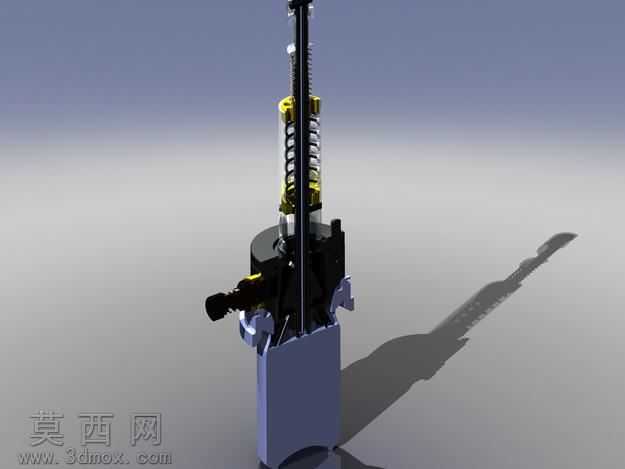

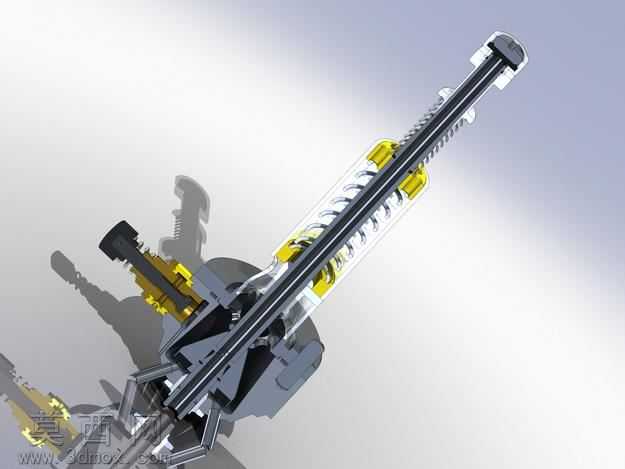

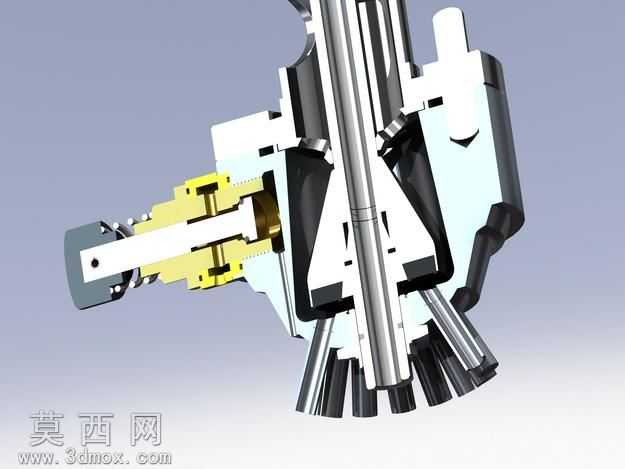

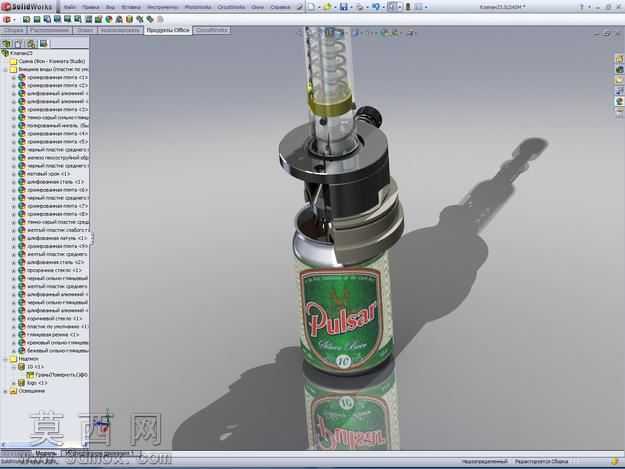

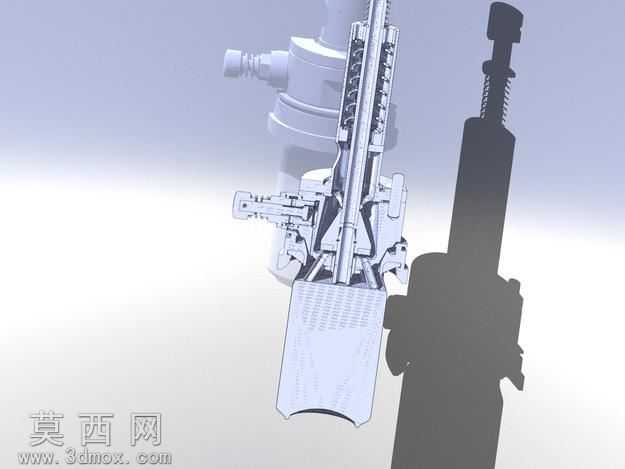

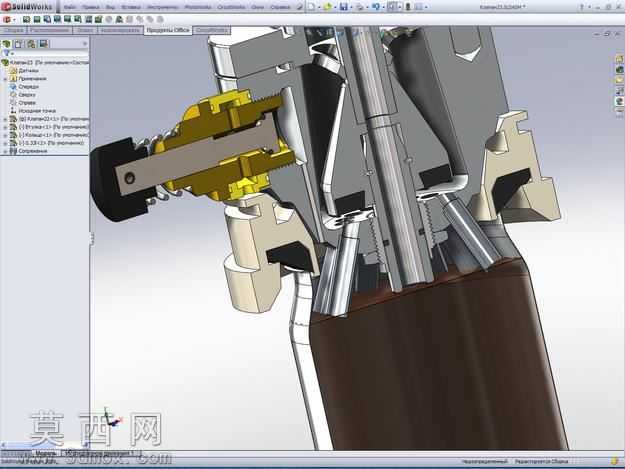

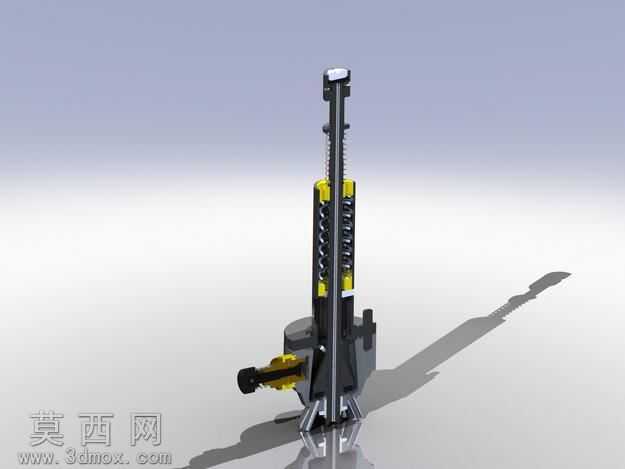

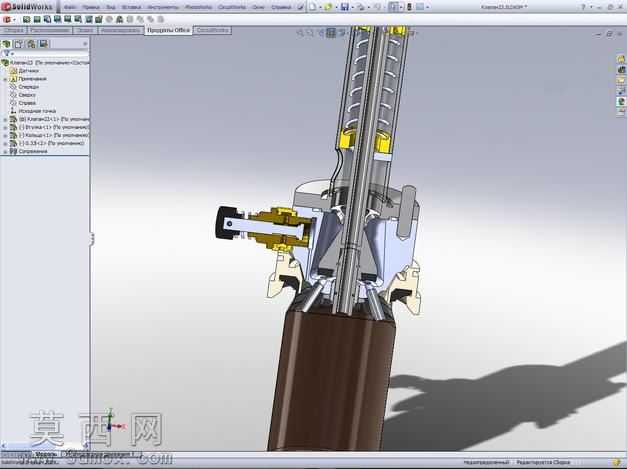

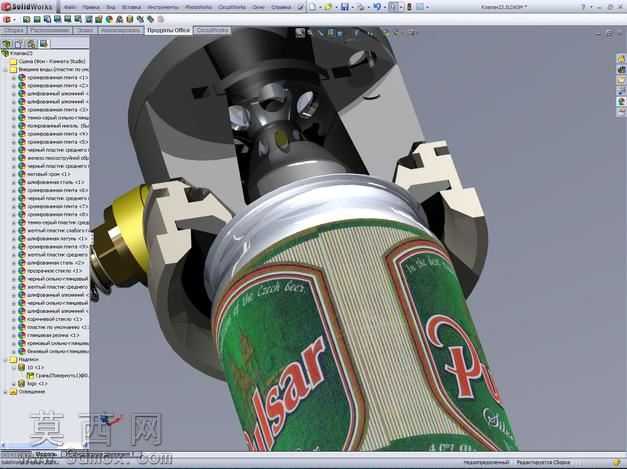

本模型为啤酒罐灌装机配套的专用灌装阀门，建模过程以1976年NOLL GmbH的老蓝图为参考依据，在SolidWorks平台完成全参数化三维建模，完整还原了老式灌装阀门的全部结构细节。建模阶段首先梳理阀门的核心功能逻辑：啤酒灌装过程需要实现精准的通断控制、防滴漏密封、灌装流量适配，同时要适配高速灌装机的往复动作节奏，因此建模时优先对核心装配基准进行定位，先完成阀芯、阀杆、阀体主体的基准轴对齐，确保各运动部件的同轴度符合实际装配要求。模型完整还原了阀门的多层结构：外层阀体采用食品级不锈钢材质设定，渲染时赋予哑光金属质感，还原不锈钢表面的细腻磨砂纹理；内部密封组件采用食品级橡胶材质，渲染时调整材质的粗糙度与反光度，区分橡胶件与金属件的视觉差异；动作联动部件包含复位弹簧、定位卡爪、锁紧压块，各零件间的配合间隙按照实际工业装配公差设定，弹簧的螺距、簧丝直径均参考老式灌装机配件的实际参数绘制，确保模型可直接用于装配干涉检查与运动仿真。设计过程中针对老式蓝图的信息缺失部分，结合现代啤酒灌装阀门的成熟结构做了合理化补全，对阀门与灌装缸、待灌装罐体的对接接口做了标准化适配，既保留了老款阀门的结构可靠性优势，又补全了蓝图中未标注的细节结构，比如阀芯端部的导流结构，可减少啤酒灌装时的泡沫产生，阀口处的密封唇边结构，可在灌装结束后快速切断液流避免滴漏污染罐身。模型中所有零件均保留完整建模特征，可直接编辑参数调整阀门通径、行程等核心参数，适配不同规格的啤酒罐灌装需求，各运动部件的配合关系完整，可直接添加配合约束实现阀门启闭的动作模拟，直观展示灌装过程中阀门的内部运动状态，可用于灌装机的结构教学、配件改进设计以及灌装工艺的仿真验证。
