14500规格圆柱锂离子电芯结构设计

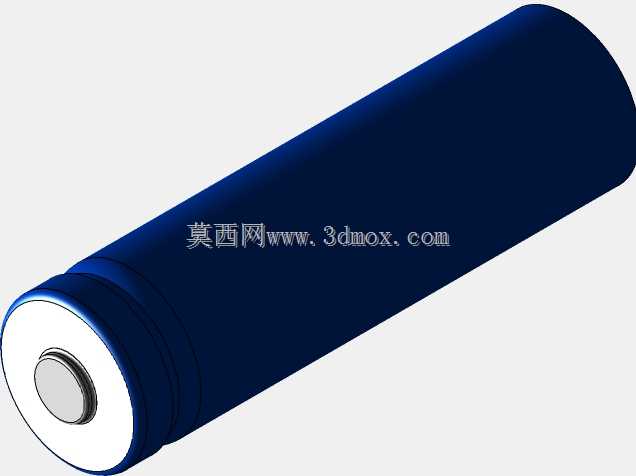

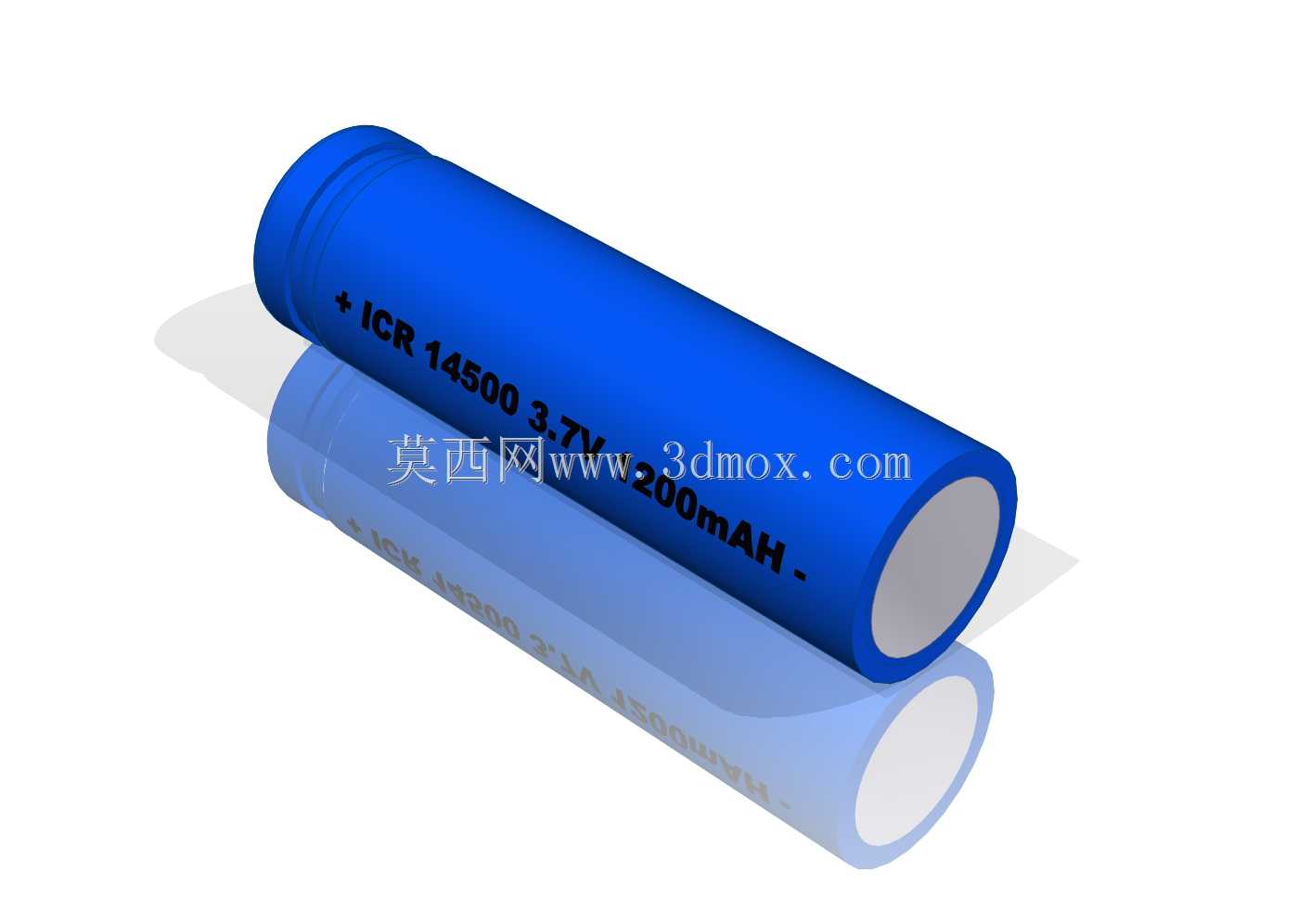

在小型便携电子设备、低功耗物联网终端、手持检测仪器的结构开发流程中，圆柱型电芯的选型与适配是供电模块设计的核心环节，14500规格电芯凭借成熟的卷绕工艺、稳定的充放电表现，成为小体积供电场景的常用选型。这款电芯的三维建模完全围绕实物装配需求展开，建模过程中优先还原了电芯的真实外形边界：整体为标准圆柱结构，直径14mm、总长度50mm，外壳采用带滚压防滑纹理的金属钢壳设计，正极位置做了凸起的绝缘封边结构，负极端面为平整金属面，完全匹配市面上通用的14500电池仓、弹簧触点的安装尺寸要求，不会出现建模尺寸偏差导致的装配干涉问题。从实际应用场景来看，这类电芯常被用于小型电动工具、便携照明设备、无线传感节点、家用小电器的内置供电单元，设计时需要兼顾电芯本身的结构强度与外部适配的通用性：外壳的滚花纹理并非装饰性设计，而是为了增加电池仓内壁与电芯外壳的摩擦力，避免设备受振动冲击时电芯出现移位、触点接触不良的问题；正极的凸起结构做了圆角过渡处理，既保证与正极弹片的有效接触面积，也能避免安装时尖锐边缘刮伤弹片镀层。建模过程中对电芯表面的标识区域做了等比例还原，标识区预留的丝印位置与实物一致，方便结构工程师在做整机BOM标注、装配示意时直接调用，不需要额外调整贴图位置。考虑到结构设计中经常需要做整机的配重仿真、热分布仿真，这款模型的重量参数、材质分区都做了对应设置：钢壳部分、内部卷芯部分、正负极绝缘件部分分别做了独立的实体划分，工程师在做仿真分析时可以直接给不同分区赋予对应材质参数，不需要再对模型做二次拆分。在安装边界的适配设计上，模型严格控制了外壳的公差范围，直径方向预留了0.1mm的通用装配间隙，长度方向考虑到不同厂商电芯的封装误差，将端面的尺寸公差控制在行业通用范围内，确保模型导入装配体后，能直接匹配标准电池仓的卡位结构，不需要反复调整尺寸。对于做小型设备结构开发的工程师来说，这类标准化电芯的精准模型可以大幅减少供电模块的建模工作量，不需要从零开始测绘电芯尺寸，直接调用即可完成电池仓的卡位、触点位置、绝缘隔离结构的设计，同时也能在做整机干涉检查时，准确判断电芯与周边PCB板、结构筋位的间隙是否满足安规要求，避免后期开模后出现装配问题。
