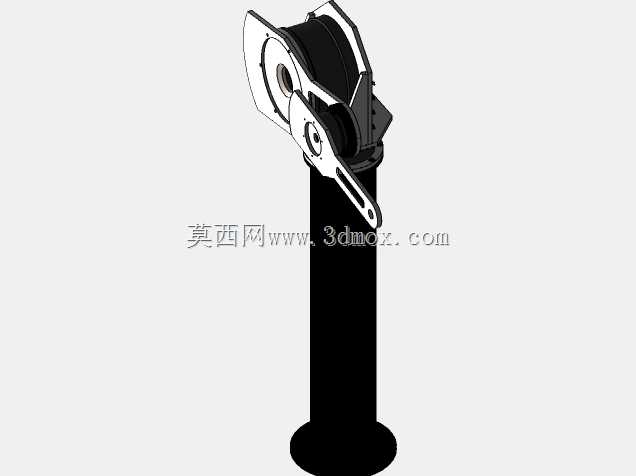

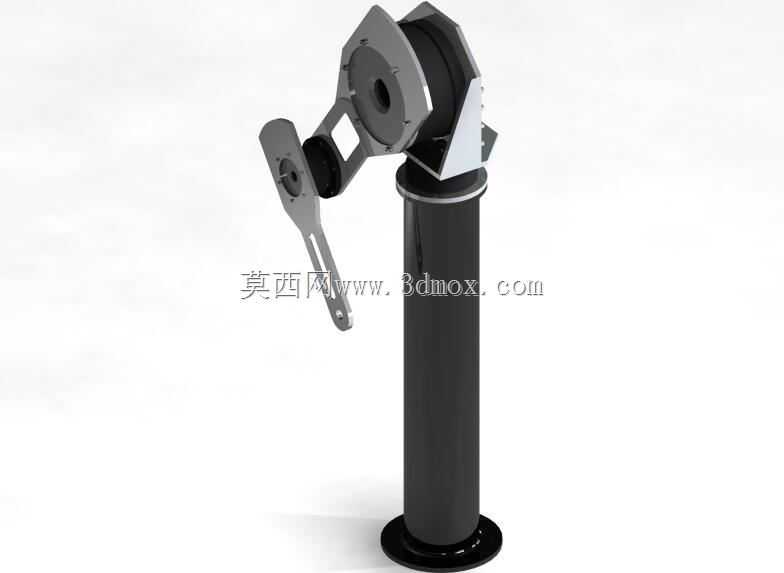

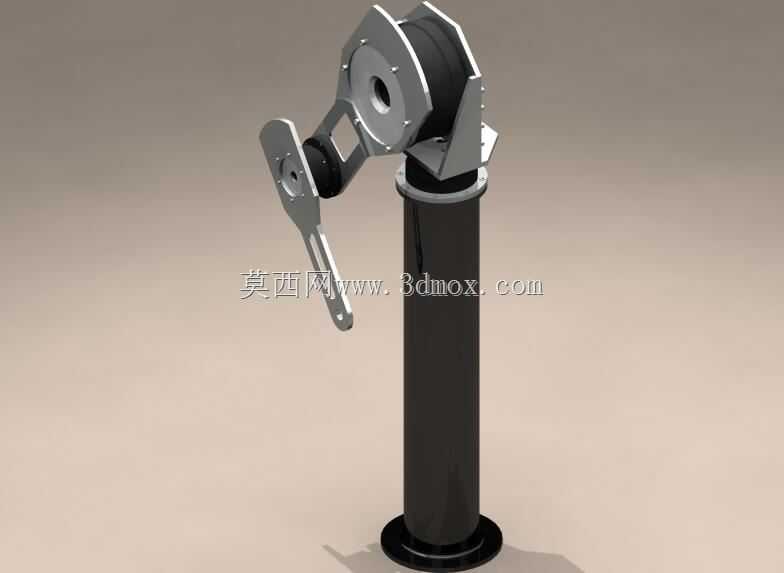

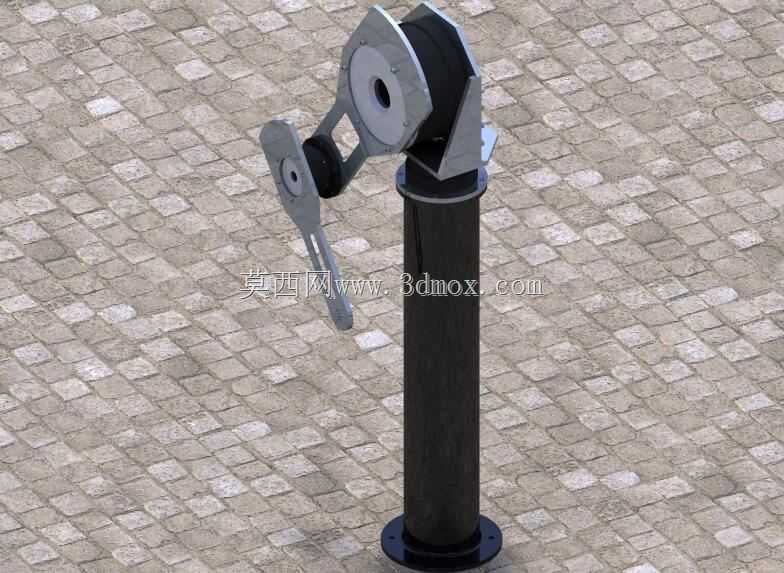

立柱式单臂旋转关节机械臂结构

该结构为立柱式单臂旋转关节机械执行装置，核心应用场景覆盖轻负载工业工位的物料转运、工位间工件传递、小型零部件装配辅助等作业环节，可适配电子组装、小五金加工、实验室自动化样本转运等对作业空间占用有严格要求的场景。从结构设计逻辑来看，整体采用立式立柱作为主承载基体，底部设置圆形安装法兰盘，安装时可通过螺栓直接固定在设备台面或预制混凝土基座上，安装边界需预留立柱周向360度旋转的避让空间，避免周边工装、料架与旋转臂发生运动干涉，立柱主体采用等截面圆柱结构，可在保证整体抗弯刚度的前提下，减少旋转过程中的风阻与运动惯量。上部关节组件采用双支撑铰接结构，关节内置旋转限位结构，可根据实际作业需求调整摆角范围，避免超程运行造成的结构磕碰，摆臂部分采用折弯钣金与机加工件组合的结构形式，在保证臂体结构强度的同时，尽可能降低臂体自身重量，减少关节驱动端的负载压力，提升关节响应速度。臂端预留标准执行器安装接口，可根据不同作业需求更换夹爪、吸盘、小型焊枪等末端执行工具，适配不同的作业任务。设计过程中针对关节处的走线做了内置式处理，所有动力与信号线缆均从立柱内部、关节铰接处的走线腔穿过，避免外露线缆在臂体旋转过程中发生缠绕、剐蹭，提升长期运行的可靠性。关节铰接处采用耐磨衬套与推力轴承组合的承载结构，可同时承受径向载荷与轴向倾覆力矩，保证臂体在带载伸展状态下的运行稳定性，减少长期运行后的关节间隙晃动问题。从安装尺寸边界来看，立柱高度适配常规1米左右的作业台面高度，臂体伸展后的最大作业半径可覆盖半径0.8米范围内的作业区域，适合在紧凑的自动化产线工位中作为辅助执行单元使用，无需占用过大的产线空间，可直接嵌入现有产线的工位布局中，不需要对原有产线做大规模的结构改造。结构各连接部位均采用可拆卸的螺栓连接形式，方便后期的维护保养与易损件更换，关节处的润滑注油孔预留于外侧防护盖位置，日常维护时无需拆解整体结构即可完成润滑脂加注作业，降低后期运维的时间成本。
