立式单臂气动夹持机械手结构设计

项目分类:工业机器人 发布时间:2021-11-21 ID:401513
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计
  • 立式单臂气动夹持机械手结构设计

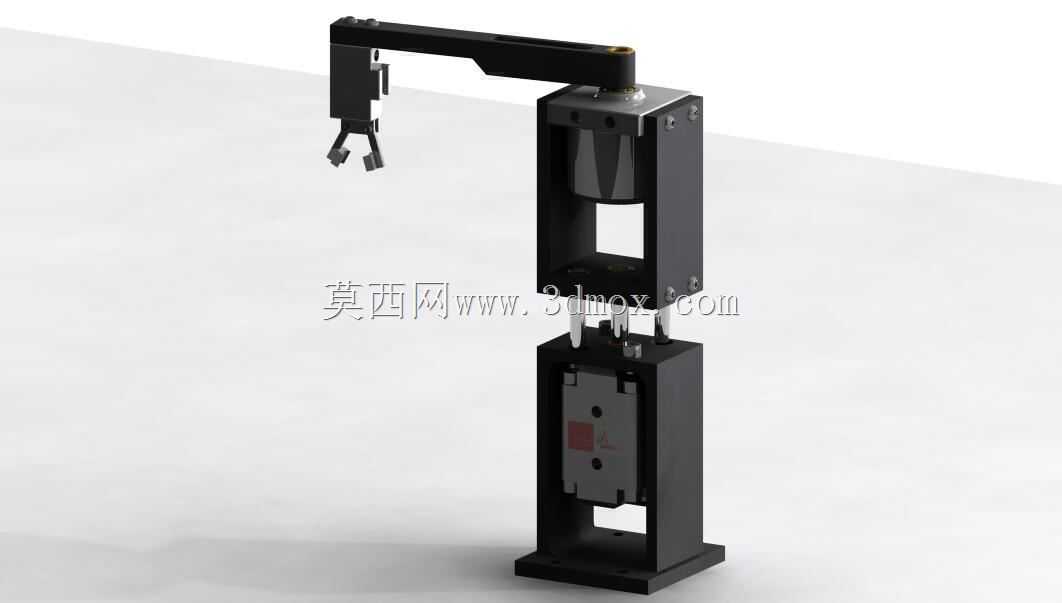

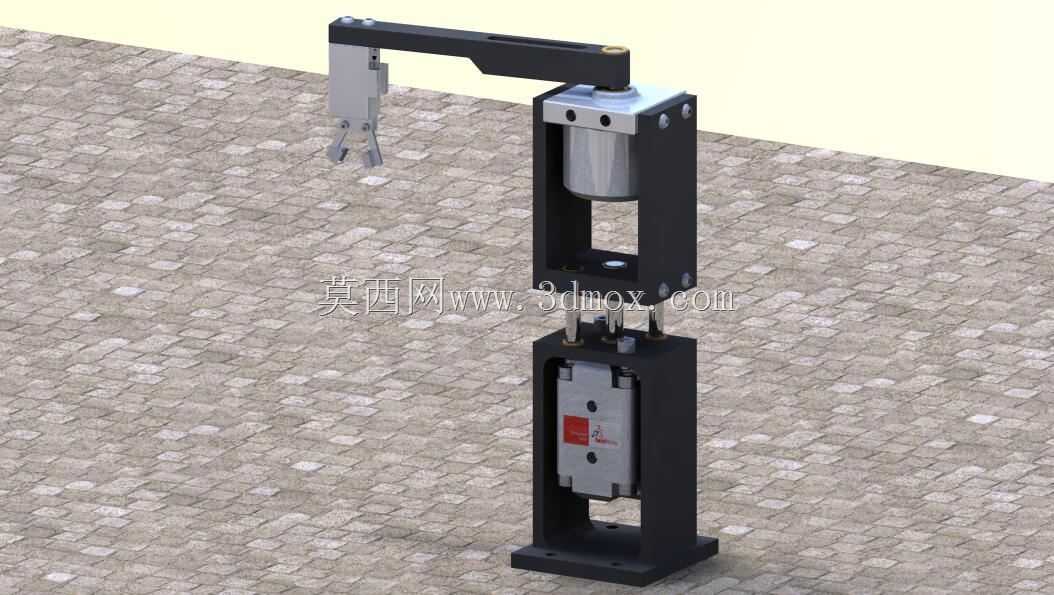

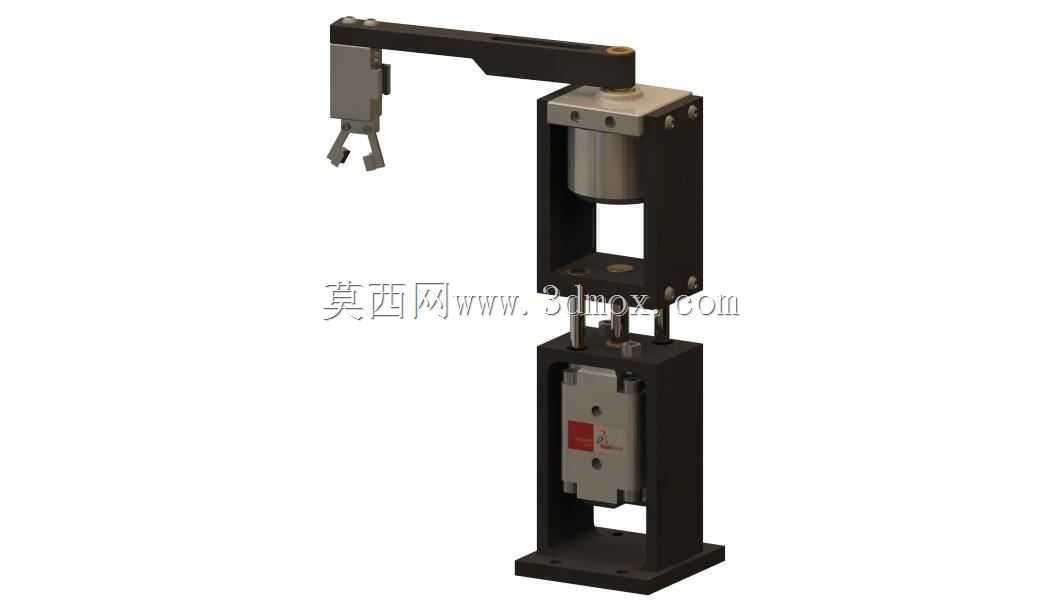

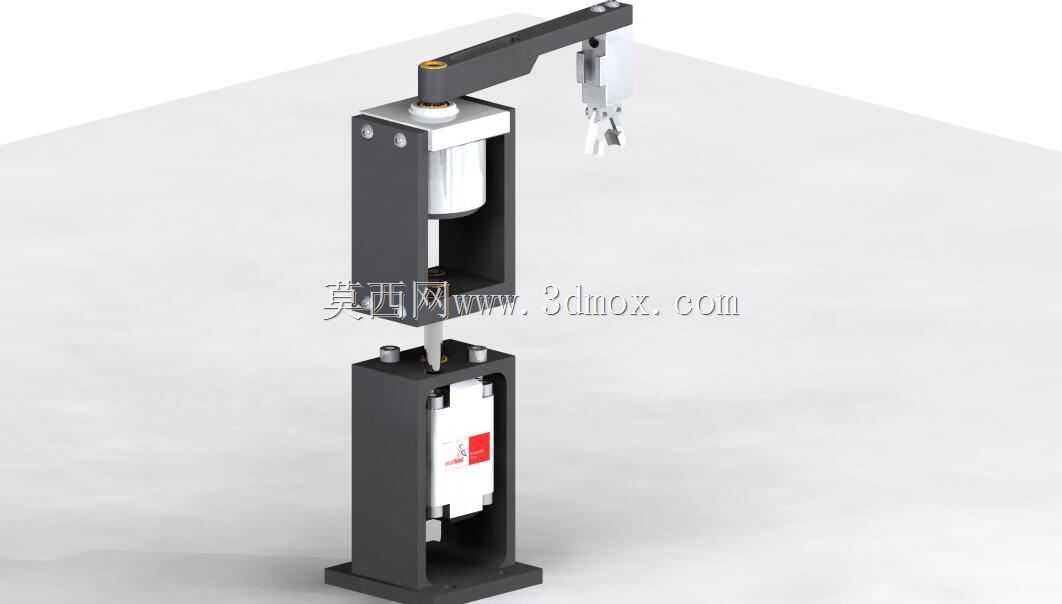

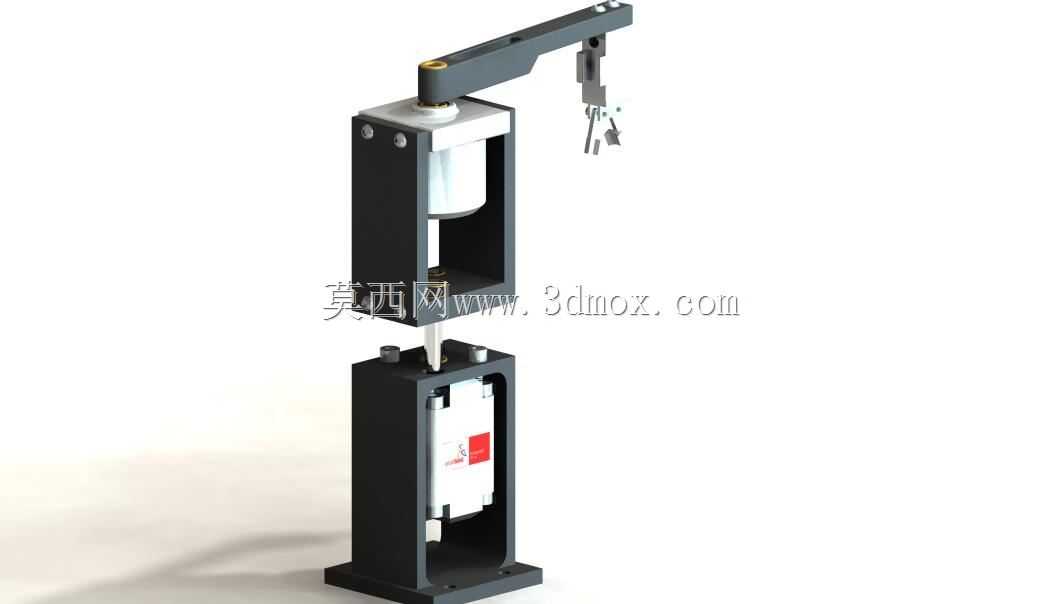

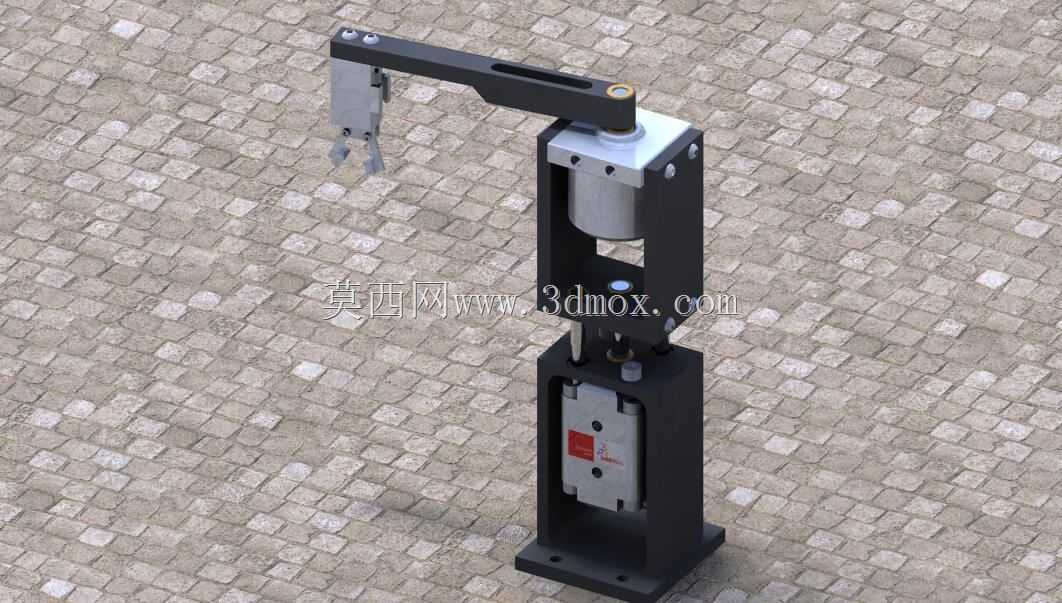

  这款立式单臂夹持执行机构,在3C电子小件分拣、实验室样本转运、小型五金件上下料场景中适配性极强,区别于多关节重载机械臂,它的结构设计完全围绕小负载、短节拍、固定工位的重复抓取需求展开,没有冗余的自由度配置,能在紧凑安装空间内完成水平回转、垂直升降、末端夹持三个核心动作,刚好覆盖半径300mm以内的工位作业范围,对于桌面级自动化工作站来说,这种精简结构反而比多轴臂更易维护、定位精度更稳定。

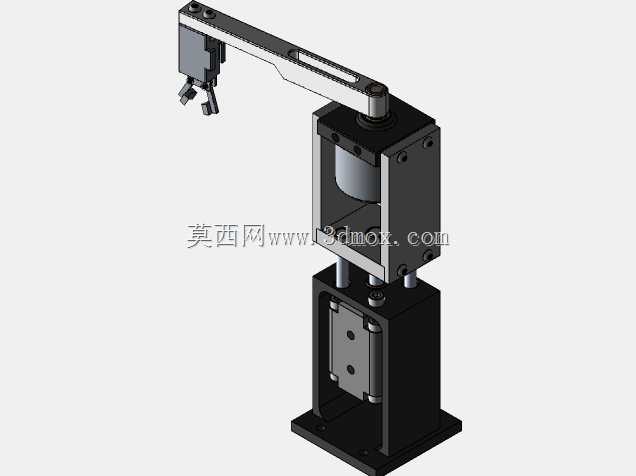

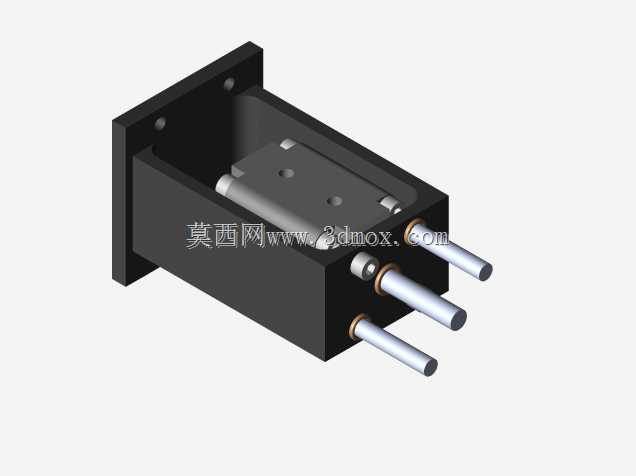

  从结构分层来看,底部安装座采用方形铸铁材质加工,底面预留四个M6的沉头安装孔,可直接固定在铝型材工作台面或者设备机架的安装板上,安装座内部集成了垂直方向的直线导向单元,采用双微型圆柱导轨配合滑动块实现升降动作,导向间隙控制在0.02mm以内,避免升降过程中出现偏摆,影响末端夹持的对位精度。中间段的框架式立柱采用钣金折弯拼接成型,内部预留了气动管路的走线空间,所有气管都从立柱内部空腔排布,外部没有裸露管线,既避免作业过程中管线剐蹭周边工件,也能减少车间粉尘、切削液对管路的老化影响,立柱顶部的回转支承采用交叉滚子结构,承载径向力的同时可承受一定的倾覆力矩,满足悬臂伸展状态下夹持1kg以内负载的刚性要求。

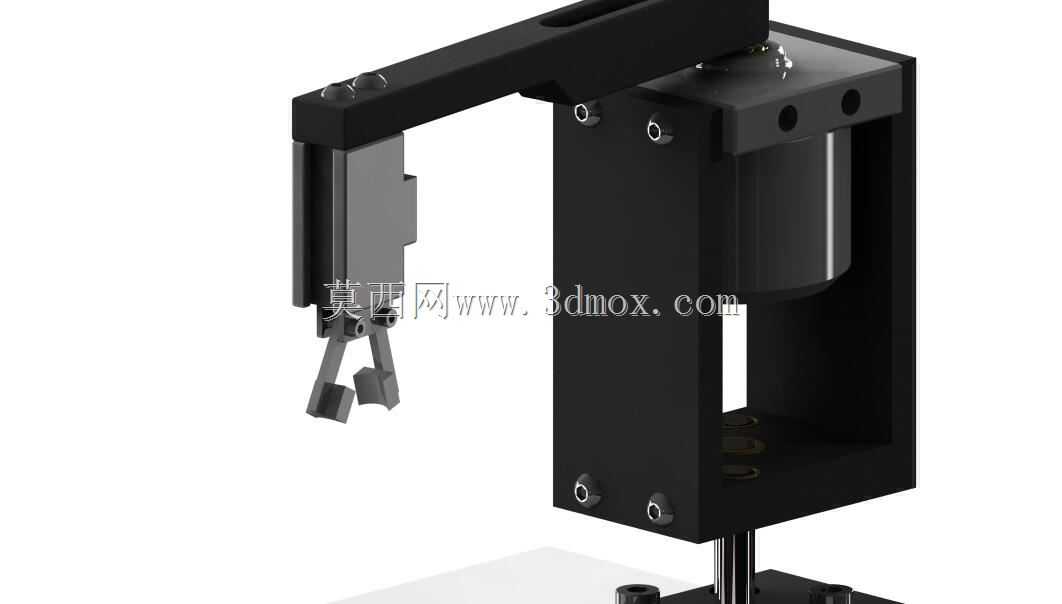

  水平伸展的悬臂采用铝合金型材加工,在保证结构刚性的前提下尽可能降低自身重量,减少回转驱动的负载,悬臂末端直接连接气动夹爪安装位,夹爪采用平行开闭的气动手指结构,夹持行程可根据工件尺寸更换不同的夹指垫块,针对圆柱形工件可更换V型夹指,针对扁平工件可更换平面橡胶垫夹指,夹指的安装面预留了通用的安装孔位,无需额外加工转接板即可快速更换适配不同工件。驱动配置上,垂直升降和水平回转都采用小型气动滑台搭配限位螺钉实现硬限位,两个动作的行程都可通过限位螺钉进行微调,调整范围在20mm以内,方便现场调试时匹配不同高度的料盘、不同距离的工位位置,气动回路中搭配了节流阀可单独调整每个动作的运行速度,避免动作过快产生冲击导致工件脱落,也能防止动作过慢影响生产节拍。

  设计过程中优先考虑了现场维护的便捷性,所有驱动元件、气动接头都采用标准快插结构,易损件比如夹指密封圈、导轨防尘条都可在不拆解主体结构的情况下快速更换,整机的最大安装高度控制在480mm,悬臂完全伸展时的最大回转半径为280mm,安装时只需要保证安装台面的平面度在0.1mm以内,即可保证运行过程中的重复定位精度达到±0.05mm,完全满足小型工件上下料、分拣、转运的精度要求。不同于通用型多关节机器人,这款机构没有复杂的控制系统,只需要搭配普通的IO控制模块即可实现动作逻辑控制,对于小型自动化设备的集成商来说,不需要额外掌握复杂的机器人编程知识,就能快速完成设备的集成调试,大幅降低了小工位自动化改造的成本和技术门槛。在实际产线应用中,这类机构常搭配振动盘料仓、皮带输送机使用,完成工件从料仓到加工工位、从加工工位到料盘的转运动作,因为结构精简,故障点远少于多轴机械臂,连续运行的稳定性更强,适合7*24小时的批量生产作业场景。
