立柱式单臂旋转作业机械臂结构设计

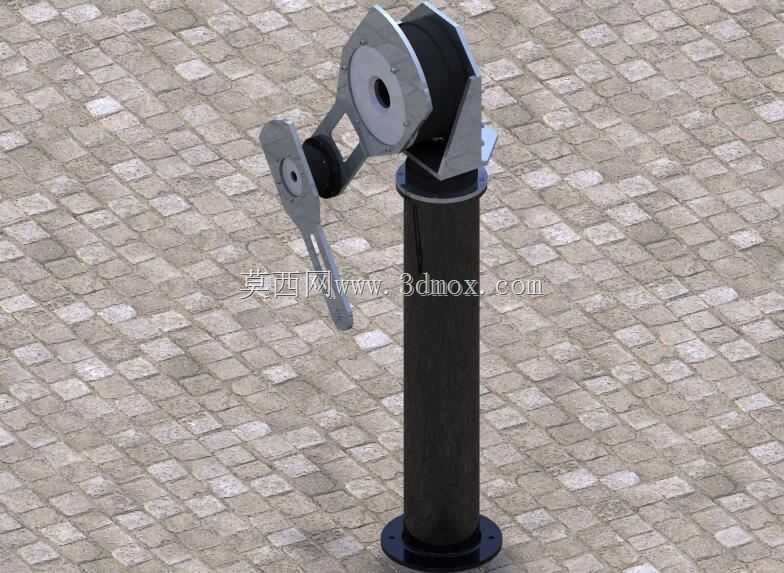

　　这款立柱式单臂旋转作业机械臂，核心适配轻载工位的重复性作业需求，常见于小型零部件分拣、工位间物料转运、教学实训演示、轻型加工工位辅助上下料这类场景，区别于大负载六轴工业臂，它的结构更精简，部署成本更低，对安装场地的要求也更宽松。从结构设计逻辑来看，整体采用立式立柱作为承载基座，底部设置圆形法兰安装盘，安装时可通过膨胀螺栓直接固定在混凝土地面或者钢制工作台台面上，安装边界要求不高，仅需预留臂展旋转范围内无障碍物的空间即可，不需要额外开挖地基或者做特殊的承重强化，适合老旧产线改造、小型加工车间的工位升级场景。立柱主体采用圆柱形空心钢结构设计，内部可走穿线缆，避免作业过程中线缆外露被剐蹭拉扯，同时空心结构在保证整体刚性的前提下降低了自重，

　　方便运输与现场安装。上部的关节组件采用铰接式旋转结构，主关节内置回转支撑，可实现水平方向360度无死角旋转，小臂部分同样设置铰接旋转轴，可带动末端执行件完成俯仰角度调整，两个旋转轴的配合可覆盖立柱周边圆形范围内的所有作业点位，臂展长度适配常见的1.2米以内工位间距需求，末端预留标准安装接口，可根据实际作业需求更换夹爪、吸盘、小型焊枪、喷涂头等不同执行部件，适配不同的作业工序。设计过程中优先考虑了关节处的受力平衡，在关节侧部设置了配重结构，抵消小臂伸展状态下的倾覆力矩，降低关节轴承的径向负载，延长转动部件的使用寿命，同时关节处的限位结构可根据实际工位需求调整旋转角度范围，避免作业过程中臂体碰撞周边设备。外形尺寸方面，

　　立柱整体高度适配常规站立作业的工位高度，操作人员在周边进行辅助作业时不会有磕碰风险，小臂收拢状态下整体占地范围仅为底部安装盘的尺寸，闲置时可将臂体旋转至贴靠立柱的位置，减少对车间通道空间的占用。关节处的壳体采用折弯钢板焊接成型，既可以保护内部的转轴、轴承等传动部件，避免车间内的切削碎屑、粉尘进入转动副造成磨损，也预留了润滑脂加注口，日常维护时不需要拆解整个关节壳体即可完成润滑保养，降低后期运维的工作量。从实际使用的角度出发，这款机械臂的结构没有采用复杂的多轴联动设计，传动路径短，传动间隙更容易控制，重复定位精度可满足轻载作业的需求，不管是用于实训教学让学员理解机械臂的基本运动原理，还是用于生产线上的简单重复作业，都能稳定发挥作用，安装时仅需保证底部安装面的平面度在合理范围内，紧固螺栓达到要求的预紧力矩，即可投入使用，不需要复杂的现场调试流程。
