双轴丝杆驱动小型码垛执行机构

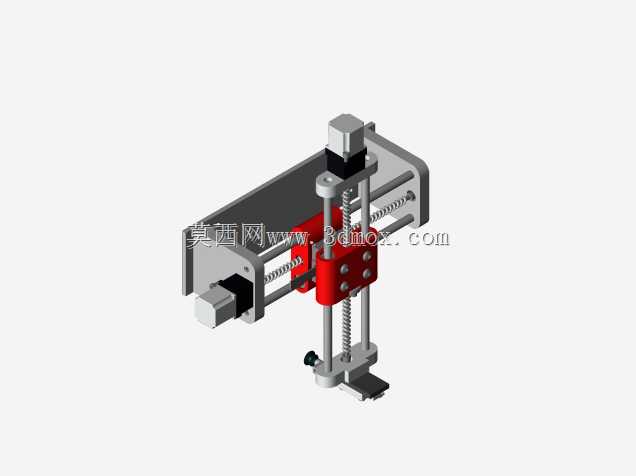

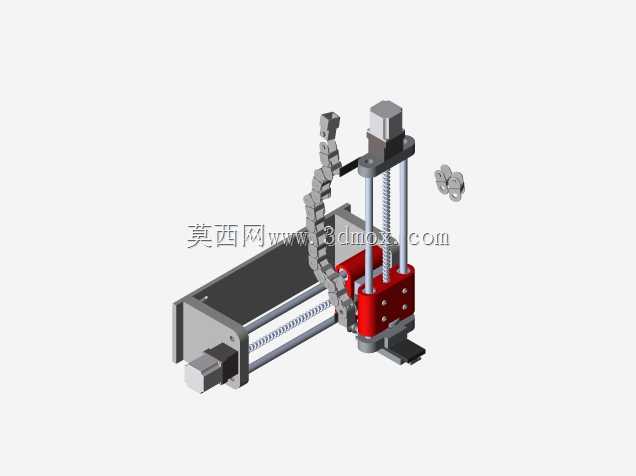

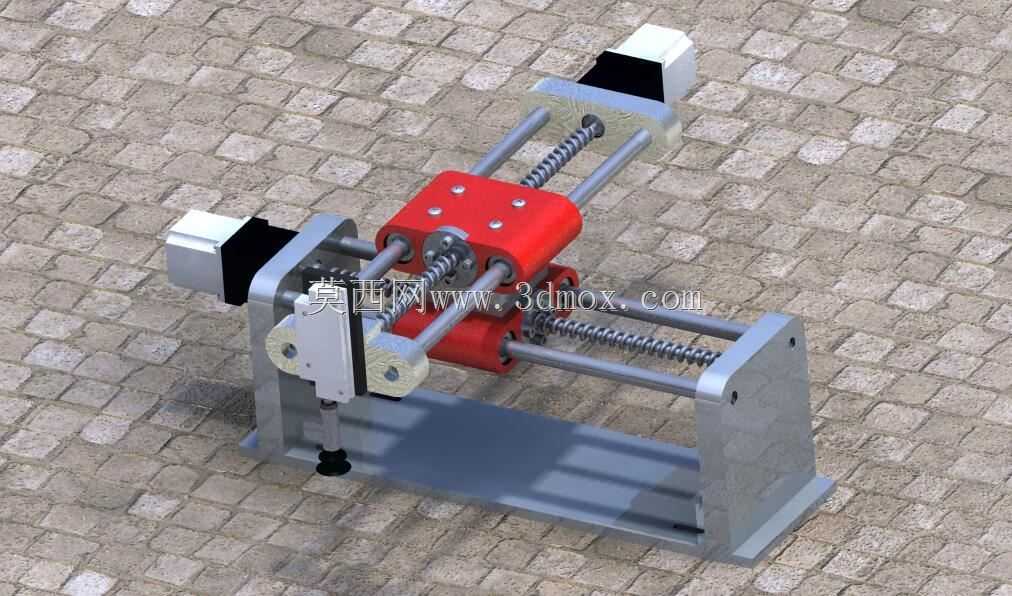

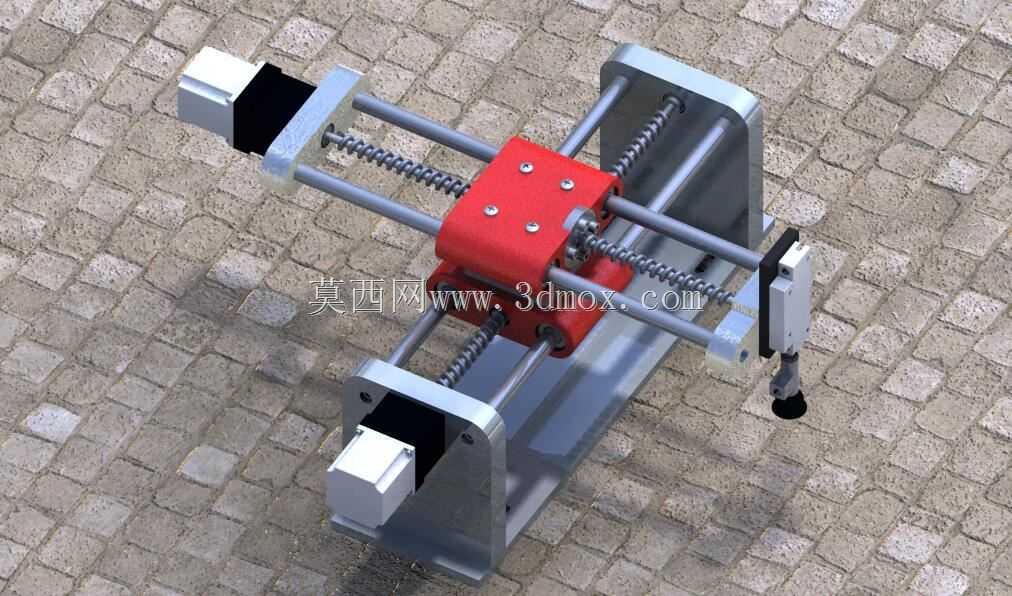

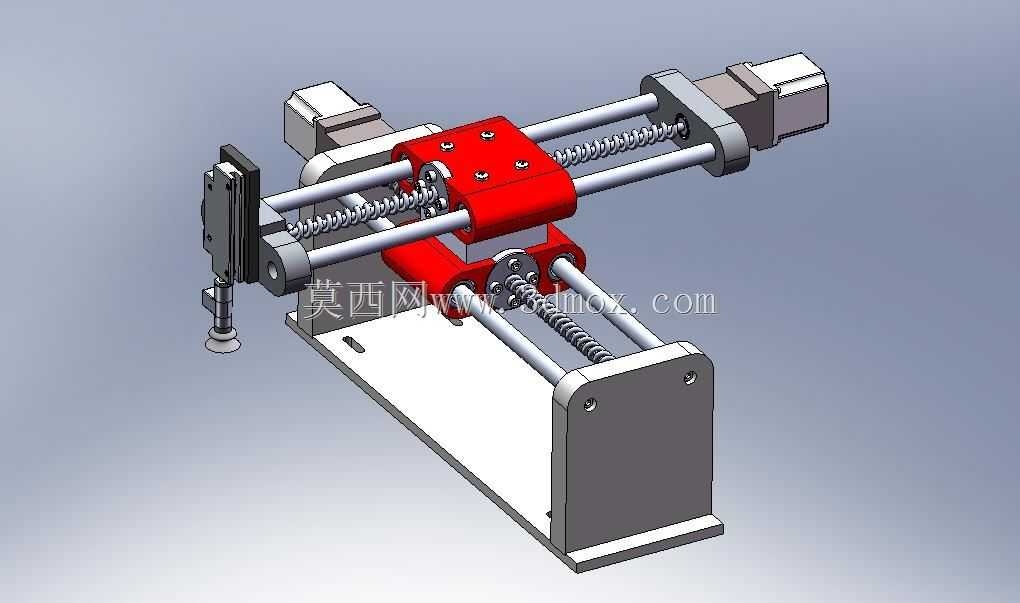

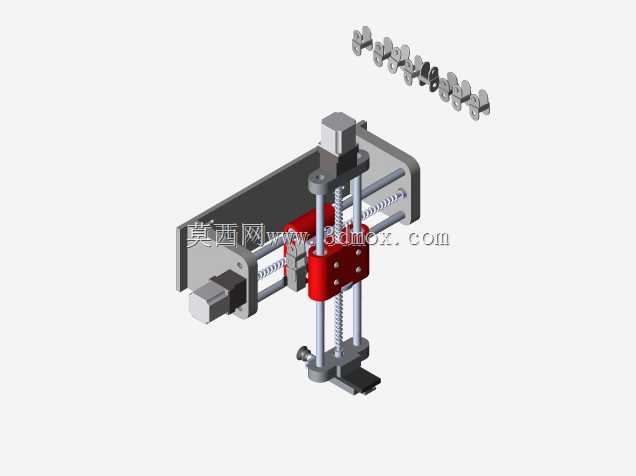

　　这套小型码垛执行机构主要面向轻载物料的规整码放作业场景，常见于电子元器件分拣线末端、小型包装盒转运工位、实验室样本分拣台这类对安装空间有严格限制的作业点位，区别于大型关节型码垛机器人的大负载大行程特性，该机构主打紧凑布局下的精准平面位移，适配单批次重量不超过五公斤的小型物料转运堆叠需求。从结构布局来看，整套机构采用卧式双轴叠加的传动架构，底部为X向直线运动单元，上方搭载Y向运动单元，末端设置可升降的拾取执行端，两个直线运动轴均采用滚珠丝杆搭配直线光轴的传动导向组合，丝杆端直接与驱动电机输出端相连，省去额外的同步带传动环节，既压缩了整体安装厚度，也能减少传动背隙带来的定位误差。设计阶段优先考虑了安装边界的控制，

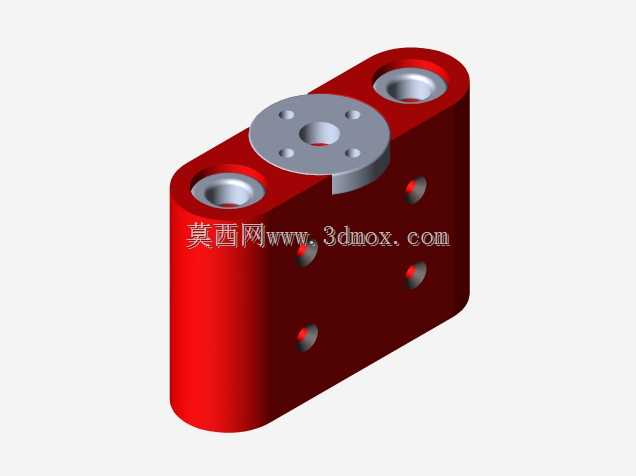

　　整套机构的底座采用整块平板式安装结构，安装孔位沿底座两侧长边均匀排布，可直接固定在型材机架或者工作台台面上，不需要额外制作过渡连接支架，X向行程覆盖常见小型料盘的整排取料宽度，Y向行程满足单垛位的纵深码放需求，末端执行端的升降行程适配常见小型包装盒、料盒的堆叠高度差，不会出现行程冗余带来的空间浪费。传动部件的选型上，两根导向光轴分别布置在丝杆的两侧，与丝杆保持平行度公差控制在0.02mm每百毫米范围内，运动滑台通过直线轴承与光轴配合，承载滑台的径向负载与倾覆力矩，避免丝杆承受额外的径向力，延长丝杆副的使用寿命。驱动电机采用侧装式布局，直接固定在轴端的立式支撑座上，支撑座同时集成了丝杆的角接触轴承安装位，

　　可同时承受丝杆传动过程中的轴向力与径向力，不需要额外设置独立的电机安装支架，进一步压缩了轴端的外伸尺寸。实际运行过程中，X轴负责带动整个Y向单元完成横向的点位移动，匹配料盘上不同列的物料拾取位置，Y轴负责带动末端拾取端完成纵向移动，匹配码垛位不同层不同排的放置点位，末端的升降轴采用小型直线导向搭配驱动件，完成拾取后的抬升与放置前的下降动作，整套机构的运动逻辑简单，不需要复杂的逆解运算，普通的运动控制器即可实现点位控制，调试难度远低于多关节机器人。在细节设计上，滑台的限位采用物理硬限位加电气限位的双重组合，硬限位块设置在光轴的两端，采用聚氨酯缓冲材质，避免滑台超程运行时出现刚性碰撞，电气限位开关布置在丝杆侧的安装槽内，

　　触发位置可根据实际行程需求灵活调整，适配不同的作业范围。整套机构的外露部件均采用阳极氧化或者镀锌防锈处理，可适配普通车间的作业环境，不需要额外的防尘防护结构，日常维护仅需要定期给丝杆副加注润滑脂，检查直线轴承的运行间隙即可，维护成本较低。从安装适配性来看，该机构的整体高度控制在较低范围，可嵌入到现有生产线的狭小空间内，不需要对原有生产线的布局做大规模改动，末端执行端可根据实际拾取的物料类型更换夹爪、吸盘等不同拾取部件，适配纸盒、塑料托盘、小型金属工件等不同材质的物料搬运需求，在小批量多品种的柔性生产场景下，可快速调整运行参数适配不同的码垛规格，不需要对机械结构做大规模改动。
