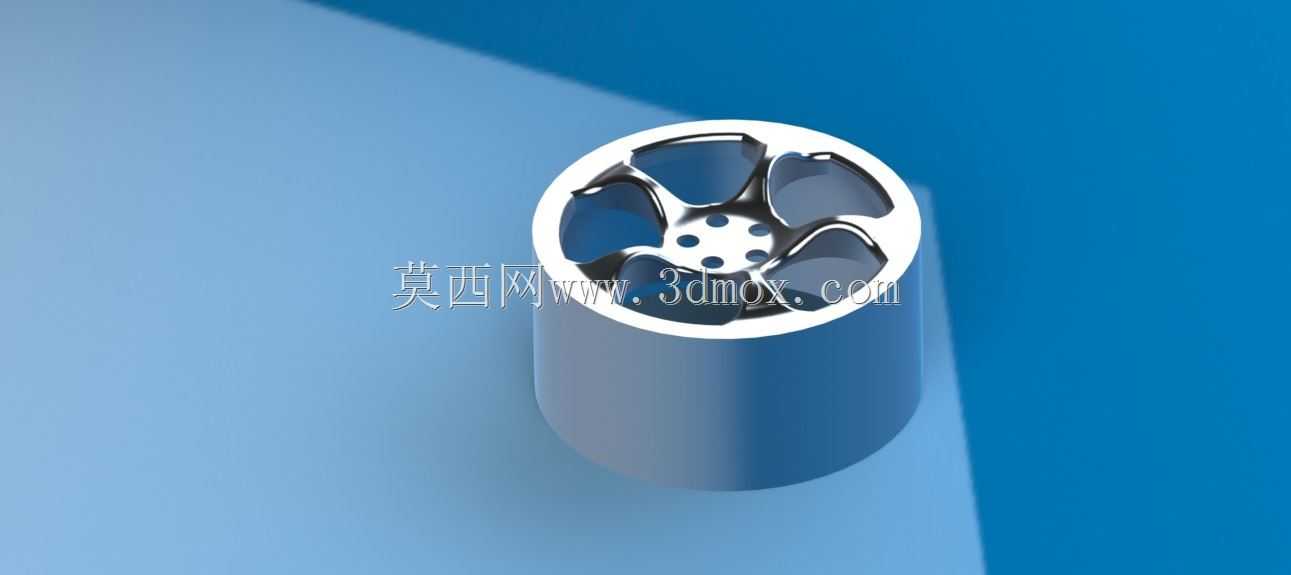

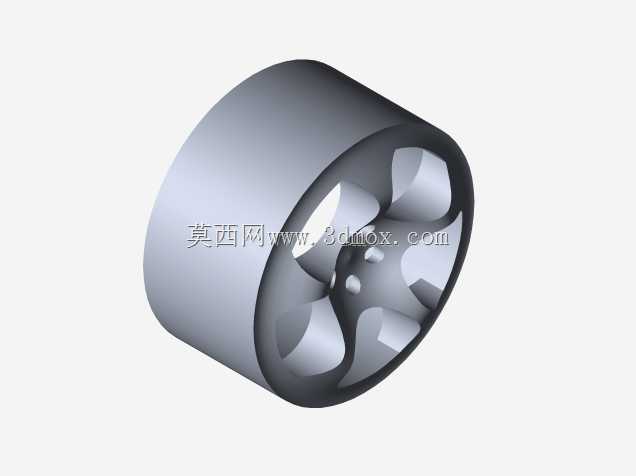

五辐镂空汽车轮毂结构三维设计

　　该轮毂结构主要面向民用乘用车行走系统配套使用，日常行驶场景中承担承载车身重量、传递驱动与制动力矩、配合轮胎缓冲路面冲击的核心作用，是车辆行走系统里直接关联行驶安全与动态表现的关键部件。设计阶段优先考虑了轮辐的受力传导路径，五辐式的镂空布局并非单纯追求外观效果，每一段辐条的曲面走向都经过受力方向的匹配，从轮心安装盘位置向外延伸至轮辋结合处的过程中，辐条截面做了渐变处理，靠近安装盘的位置截面厚度更大，能够集中承受螺栓预紧力与起步、制动时的扭矩输入，往轮辋方向逐步收窄过渡，在保证结构强度冗余的前提下尽可能削减非受力区域的材料用量，兼顾轻量化需求。轮心位置的安装面做了平整化处理，分布的螺栓孔位按照常规乘用车的孔距标准排布，

　　孔位周边预留了足够的贴合平面，能够保证与车辆半轴法兰安装面完全贴合，避免安装后出现应力集中导致的轮毂变形问题，安装面中心的定位凸台尺寸匹配常规乘用车的轴头直径，安装时可以实现快速同轴定位，减少装配过程中的偏心误差，避免高速行驶时出现车轮抖动的问题。轮辋部分的边缘做了标准的胎圈座结构设计，弧度与尺寸完全匹配常规民用真空轮胎的装配要求，胎圈座位置的圆角处理经过反复校核，既能够保证轮胎安装时的顺畅度，也能在轮胎充气后实现可靠的密封贴合，避免行驶过程中出现轮胎脱圈的风险，轮辋的宽度尺寸适配主流紧凑级家用车的轮胎规格，安装边界上预留了足够的刹车系统避让空间，内部空腔可以容纳常规尺寸的通风刹车盘与单活塞刹车卡钳，

　　不会出现轮毂与刹车部件干涉的问题。辐条之间的镂空区域除了减重作用外，还能在车辆行驶过程中引导气流穿过，带走刹车系统工作时产生的热量，降低长距离制动时的刹车热衰减风险，镂空区域的边缘全部做了圆弧过渡处理，没有尖锐的棱角结构，一方面可以减少应力集中点，提升轮毂的抗疲劳强度，另一方面也能降低行驶过程中的风阻与风噪表现。整个轮毂的壁厚设计保持了均匀性，相邻结构位置的壁厚差控制在合理范围内，避免铸造或者锻造加工过程中出现缩孔、冷隔等工艺缺陷，所有受力转折位置都设置了合理的铸造圆角，匹配常规的金属成型工艺要求，不需要额外做复杂的后续机加工就能达到装配精度要求。从实际使用场景出发，该结构的载荷冗余能够覆盖日常城市道路、普通非铺装路面的行驶需求，轮辐的结构强度可以承受常规过弯时的侧向载荷，以及经过减速带、路面坑洼时的垂直冲击载荷，不会出现辐条断裂、轮辋变形的失效问题。
