主轴安装式XY轴激光对准固定支架

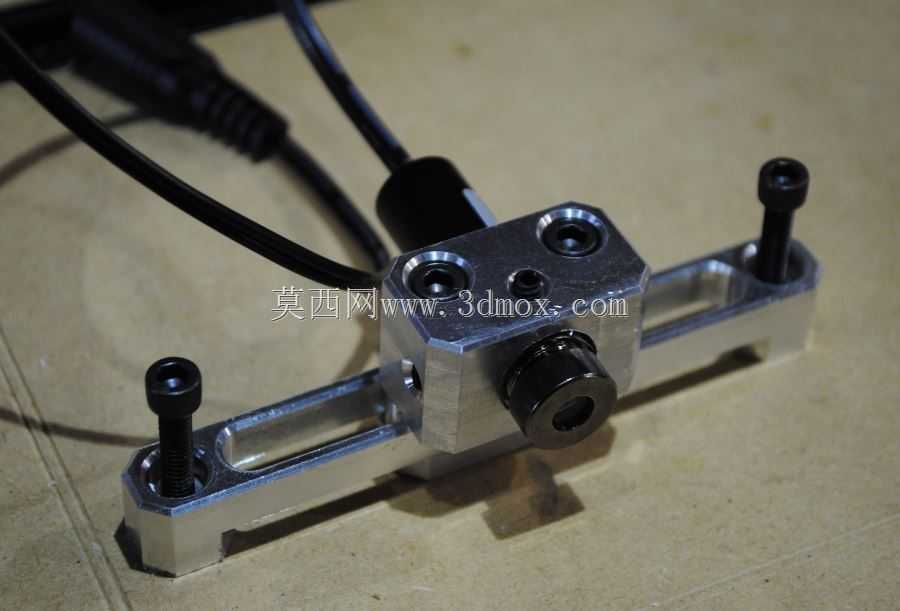

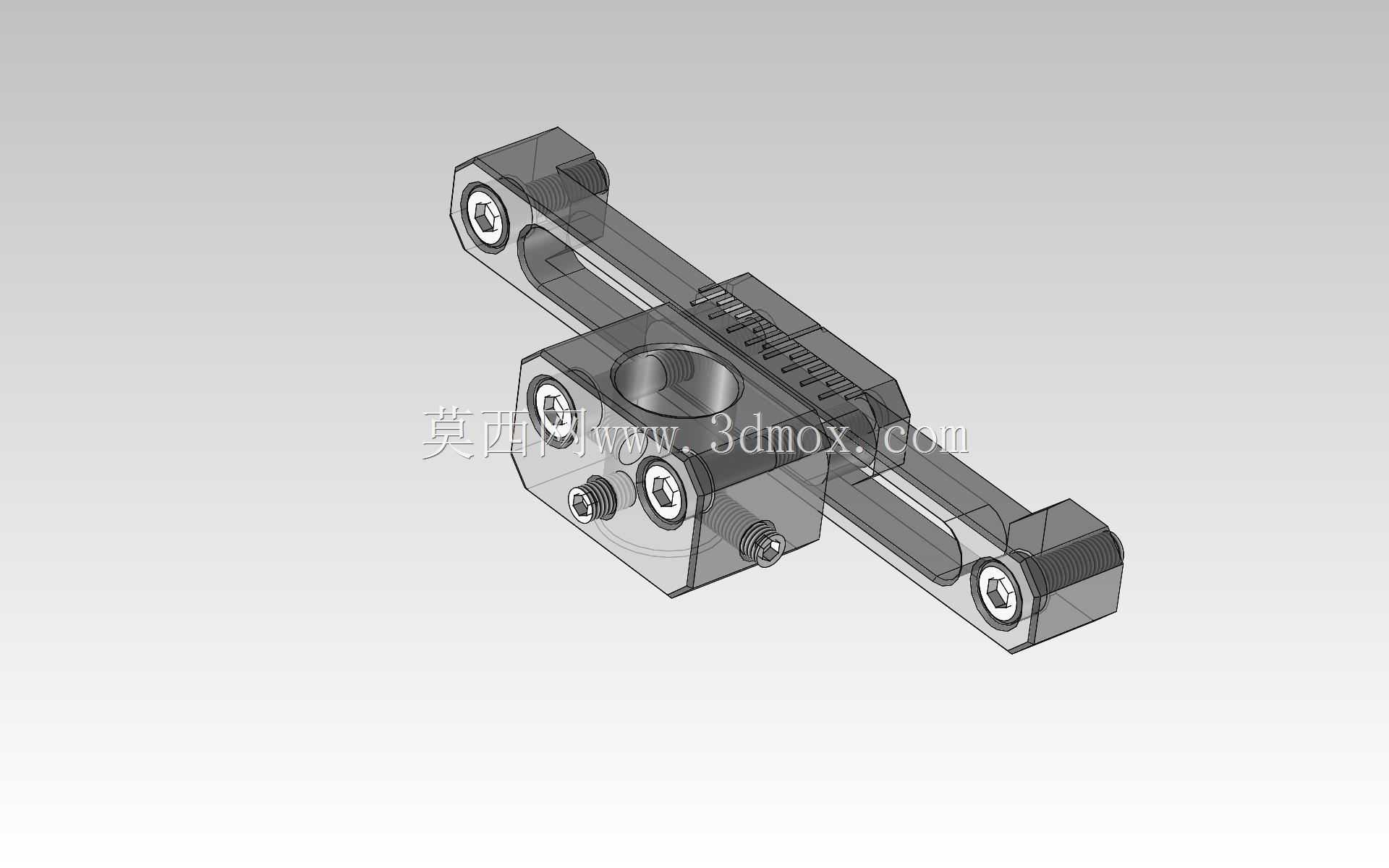

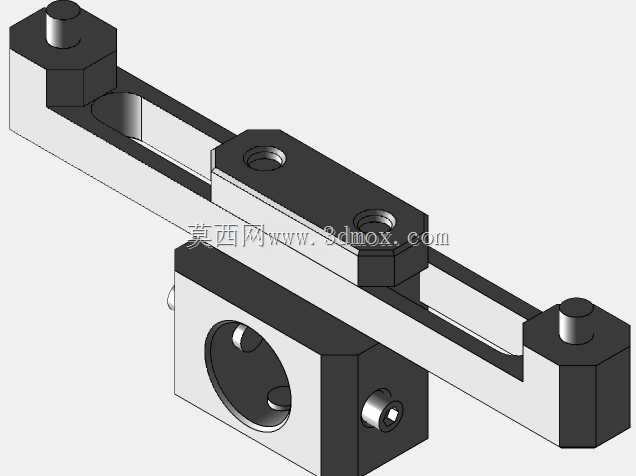

在数控加工、激光打标、小型雕刻设备的光路校准作业中，激光对准支架是保障光路同轴度、降低调校耗时的核心配套结构件，这款适配主轴安装的XY轴激光对准支架，正是针对设备主轴端的激光定位需求开发的专用固定结构。不同于常规侧装式激光固定座，这款支架直接依托设备主轴的圆柱安装面作为定位基准，从根源上消除了侧装支架带来的基准偏移问题，调校时无需反复换算主轴中心与激光出射点的位置差，能直接将激光束的指向与主轴回转中心对齐，大幅缩短设备换型、日常维护后的光路校准周期。从结构设计逻辑来看，支架整体采用分体式组合结构，中间的夹持座负责抱紧主轴安装位，两侧延伸的长条形安装臂预留了通长调节槽，可根据激光模块的实际尺寸、安装位置需求横向调整固定点位，适配不同外径的激光对准器安装需求。夹持座上设置了多组紧定螺钉孔，安装时通过周向分布的紧定螺钉实现夹持座与主轴的无间隙锁紧，避免设备运行过程中支架受振动出现偏移，保证激光指向的长期稳定性；两侧安装臂的槽孔采用沉头设计，固定激光模块的螺钉锁紧后头部不会突出臂体表面，不会与设备周边的防护罩、走线结构产生运动干涉。实际安装边界方面，中间夹持座的内孔适配常见的小型设备主轴外径，两侧安装臂的总长度控制在合理范围内，安装后不会超出主轴端的原有安全防护边界，不会影响主轴的上下行程与正常加工动作；支架整体厚度经过优化，在保证结构刚性的前提下尽可能压缩轴向尺寸，不会额外增加主轴端的悬伸长度，避免对主轴的动平衡性能造成负面影响。在实际应用场景中，这款支架除了用于常规数控雕刻机、小型铣床的主轴激光定位外，也可适配自动化点胶设备、自动焊锡机的执行端定位，帮助操作人员快速确认加工点位，减少首件对位的试切、试打耗时。结构设计上充分考虑了加工工艺性，所有棱角处均做了倒角处理，去除加工毛刺，安装过程中不会划伤操作人员或设备线缆；各连接部位的公差配合经过合理匹配，夹持座与主轴的配合间隙控制在小间隙范围内，安装时可轻松推入到位，锁紧后无旷量，长期使用也不会出现松动移位的问题。两侧的调节槽预留了足够的调整行程，不仅可以适配不同尺寸的激光模块，还能在激光模块出现小范围位置偏差时，通过槽孔间隙微调激光的出射角度，无需完全拆卸支架即可完成小范围的光路校准，日常维护操作十分便捷。
