六自由度小型伺服驱动机械臂结构设计

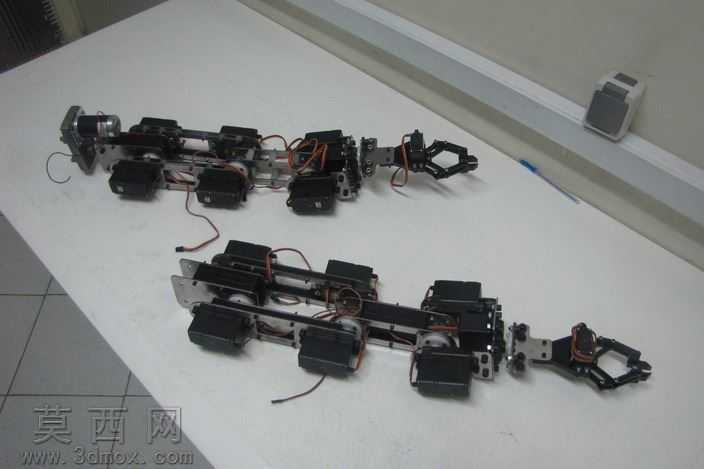

本作品为六自由度小型伺服驱动机械臂的三维结构设计，整体采用模块化关节布局思路，在三维建模过程中严格遵循紧凑化、轻量化的设计原则，针对桌面级小型作业场景的空间限制，对每一处关节的安装位、走线槽、连接件尺寸都做了精细化的参数校准。建模阶段首先完成各关节舵机的标准件适配，将RC伺服电动机的安装孔位、输出轴尺寸、外形轮廓按照实物参数1:1还原，确保后续虚拟装配时不存在干涉问题；臂身主体连接件采用薄板金属支架结构设计，在三维软件中对支架的弯折角度、固定孔排布做了多次迭代调整，既保证相邻关节的活动范围满足作业需求，又尽可能压缩整体结构的冗余体积，让机械臂收拢状态下占用空间极小，适配桌面级的安装使用场景。末端执行器采用夹爪式结构，建模时对夹爪的开合行程、夹持接触面做了针对性设计，通过独立的伺服电机驱动夹爪开合，可适配小型轻质物件的抓取搬运需求。材质渲染阶段，对伺服电机外壳赋予哑光工程塑料材质，还原实物舵机的磨砂质感，对金属连接支架赋予拉丝铝合金材质，体现金属构件的结构强度感，对连接导线赋予柔性橡胶材质并按照实际走线方向做了路径拟合，让整体渲染效果贴近实物装配后的真实状态。结构设计上，六个自由度分别对应腰转、肩摆、肘摆、腕转、腕摆、夹爪开合的动作组合，每一处关节的转动副都在建模时做了运动限位约束，可在三维软件中直接模拟各关节的活动范围，验证机械臂的可达工作空间是否满足设计预期；走线布局采用沿臂身内侧隐藏式设计，在支架上预留了专用的导线过孔与固定位，避免机械臂运动过程中导线与结构件发生拉扯干涉。整体设计兼顾了结构紧凑性与动作灵活性，所有零部件的建模都遵循可加工、可装配的原则，标准件均采用通用规格，非标准连接件可通过薄板切割、简单弯折加工完成制作，适合小型自动化作业、教学演示、创客DIY等场景的应用参考。
