差速驱动基础移动机器人底盘结构

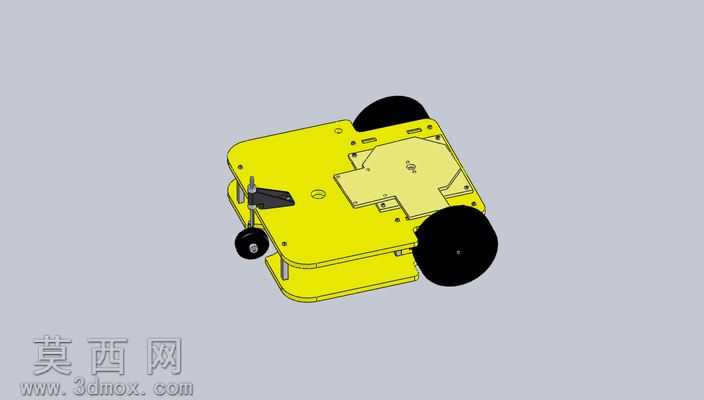

本作品为轮式移动机器人的移动基座三维建模成果，整体采用双层叠板的承载式结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处安装孔位、支撑柱连接位、轮系安装位都做了精准的尺寸约束，确保各零部件可直接导出用于实际加工装配。建模阶段以实际移动机器人的功能需求为核心设计思路，首先确定轮系布局：采用双驱动轮加单从动万向轮的经典差速驱动布局，两个大直径驱动轮对称布置在基座两侧，负责提供行进动力与差速转向能力，单个小直径万向轮布置在基座前端作为从动支撑，保证整体结构的行进稳定性，避免底盘出现倾覆问题。上层承载板预留了多组标准化安装孔位，可用于后续加装控制主板、电池模组、传感器支架、上层功能执行机构等拓展组件，下层板主要用于容纳驱动电机、布线槽等动力相关组件，两层板之间通过等长的金属支撑柱实现刚性连接，既保证了整体结构的强度，也留出了足够的内部走线与元器件安装空间。材质渲染方面，对主体承载板材赋予了亮黄色工程塑料材质，模拟实际加工中常用的玻纤板或ABS板材的表面质感，对驱动轮赋予了黑色哑光橡胶材质还原轮胎的摩擦面质感，对万向轮的金属支架赋予了磨砂金属材质，对紧固件、支撑柱赋予了镀锌金属材质，整体渲染效果贴近实物的视觉表现。结构设计上充分考虑了装配的便捷性，所有紧固件都采用标准件规格，轮系与板件的连接位都做了沉孔设计，避免螺栓突出影响上层组件安装，同时在板件边缘做了圆角处理，避免锐边带来的安全隐患。整个建模过程从功能需求出发，先完成整体布局的草图绘制，再逐步细化单个零部件的结构，最后完成整体装配约束与干涉检查，确保所有运动部件不存在运动干涉，驱动轮可顺畅转动，万向轮可灵活转向，整体结构紧凑合理，既满足移动机器人的基础移动承载需求，也预留了充足的拓展空间，可作为各类教学实验机器人、小型巡检机器人、服务机器人的通用移动基座使用。
