螺线管驱动足球机器人踢球执行机构

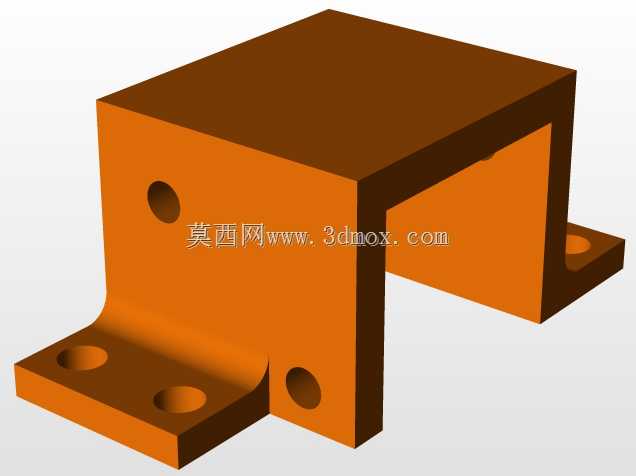

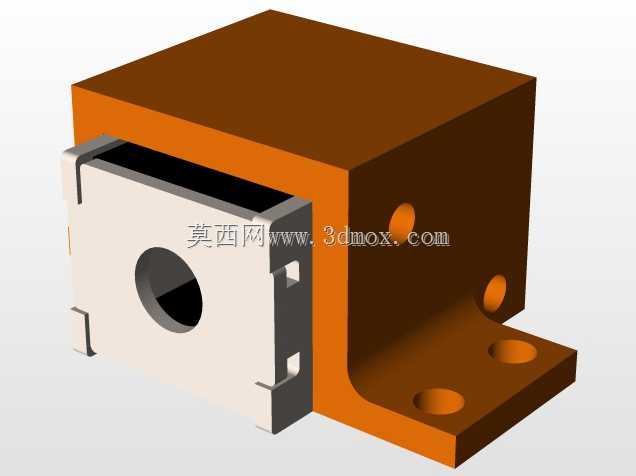

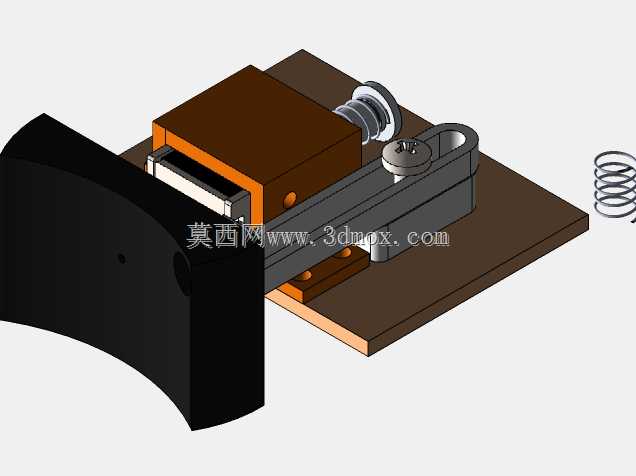

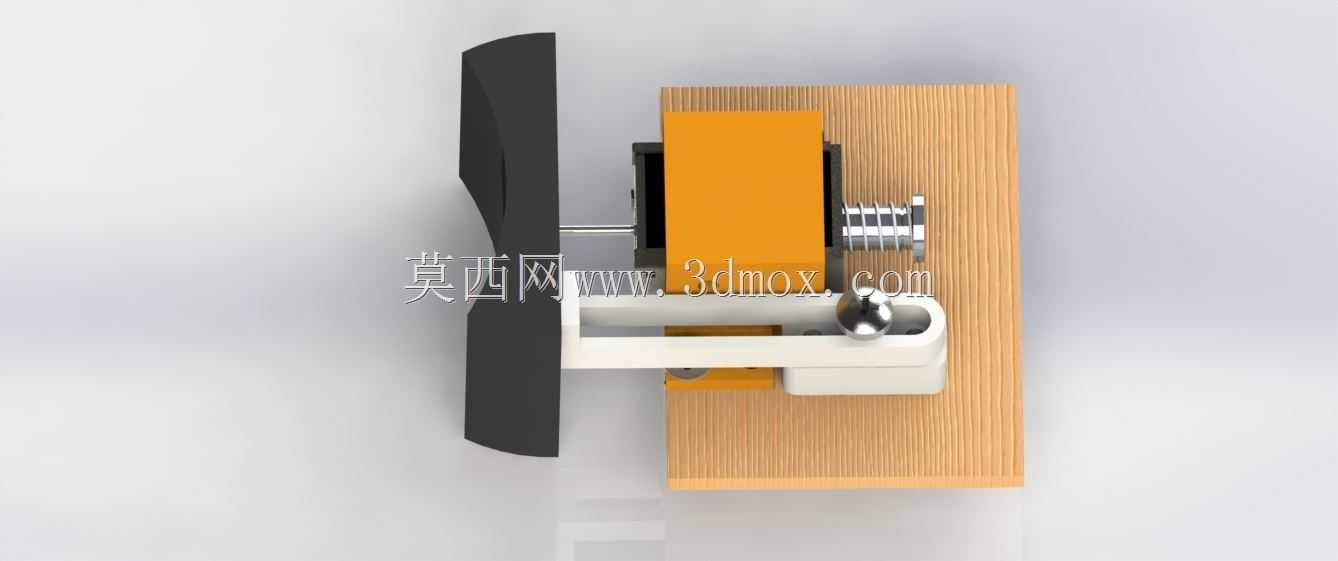

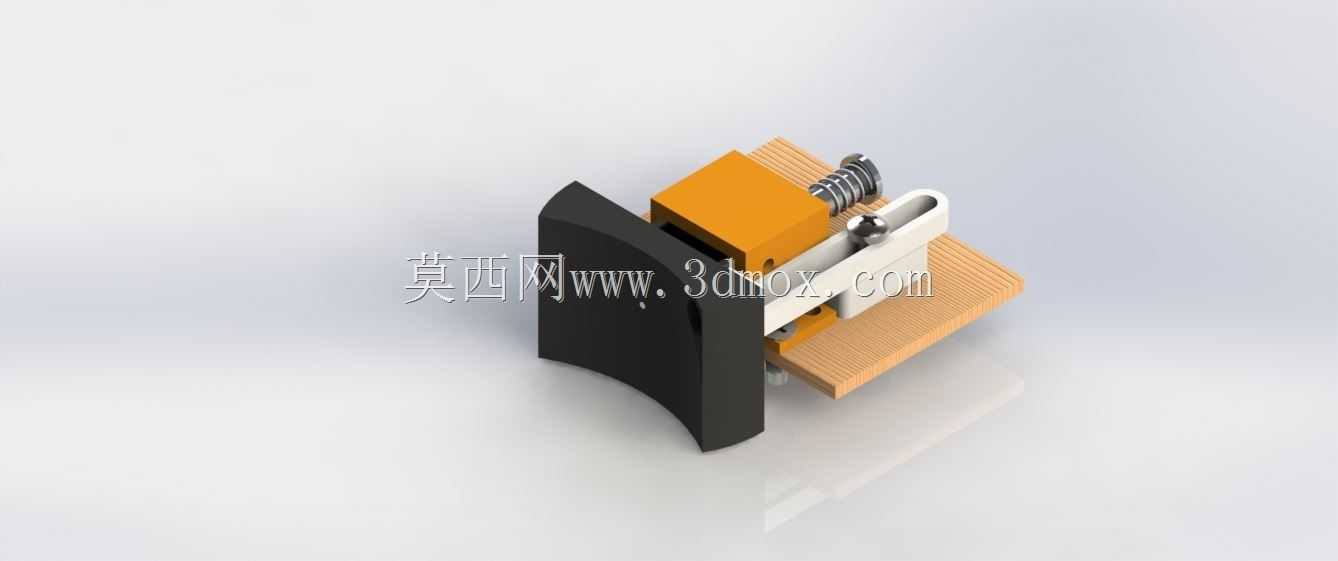

这类踢球执行机构主要应用于小型组竞技足球机器人的动作执行端，是机器人完成击球、传球、射门动作的核心功能部件，在机器人足球赛事、青少年科创竞技平台、自动化球类分拣测试场景中都有实际落地的使用需求。整套机构以螺线管作为动力输出核心，通过电磁吸合的瞬时推力带动击球件完成快速前推动作，相比传统舵机摆臂式击球结构，响应延迟更低，击球力度的线性调节空间更大，能够通过控制输入电流的大小匹配不同距离的击球需求。设计过程中首先要考虑安装边界的适配性，整套机构的安装基面为带定位槽的平板结构，侧边的弧形挡件用于匹配机器人本体的圆弧外壳轮廓，安装孔位的排布兼容小型足球机器人的标准安装孔距，不需要额外加工转接件就能直接固定在机器人底盘前端。限位结构的设计是整套机构的核心细节，螺线管推杆的行程两端都设置了硬限位，前端限位用于控制击球件的最大伸出距离，避免推杆过冲撞击前端壳体造成结构损坏，后端限位搭配复位弹簧使用，在螺线管断电后能够快速将推杆拉回初始位置，保证连续击球动作的循环稳定性。击球件的接触面做了平面化处理，接触足球时能够保证力的传递方向沿推杆轴向，不会出现击球偏斜的问题，弹簧的选型匹配螺线管的额定推力，既不会因为弹簧劲度系数过大增加螺线管的负载，也不会因为弹力不足导致复位滞后。整套机构的外露部件都做了圆角处理，避免竞技过程中剐蹭赛场地面或者对方机器人部件，动力线缆的走线槽设置在安装基面的侧边，布线后不会干涉推杆的往复运动，也不会在机器人快速移动过程中出现线缆剐蹭脱落的问题。从结构受力角度来看，螺线管的固定座采用了嵌入式安装结构，能够承受击球瞬间的反作用力，长期往复动作也不会出现固定座松动移位的问题，击球件与推杆的连接采用快拆结构，后期更换不同接触面形状的击球件时不需要拆解整套机构，维护调整的效率更高。
