六自由度工业串联机械臂结构设计

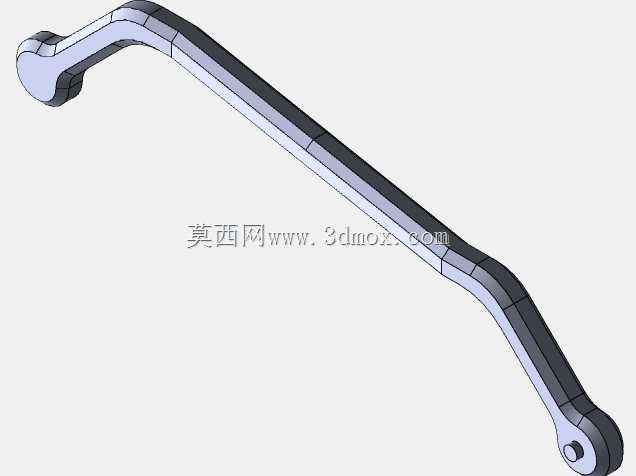

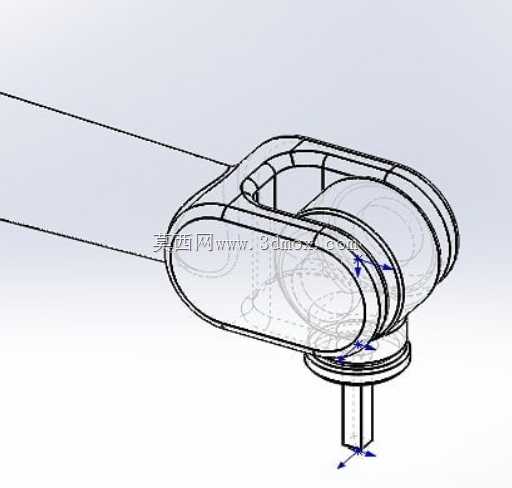

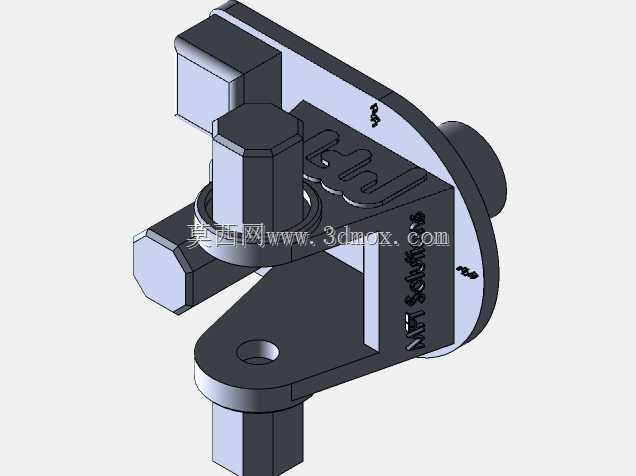

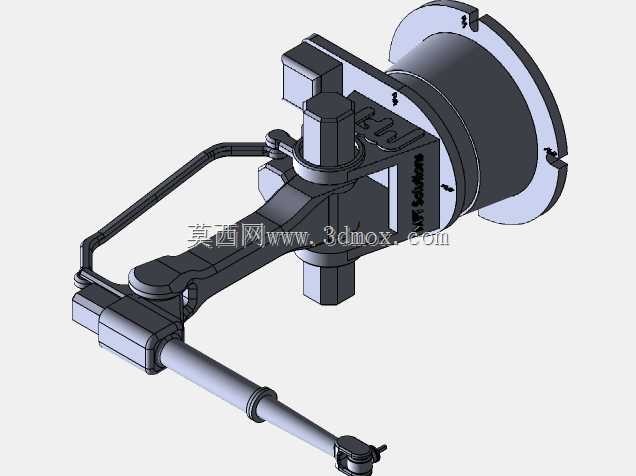

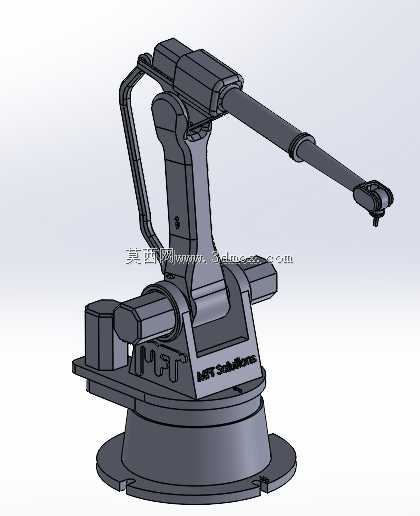

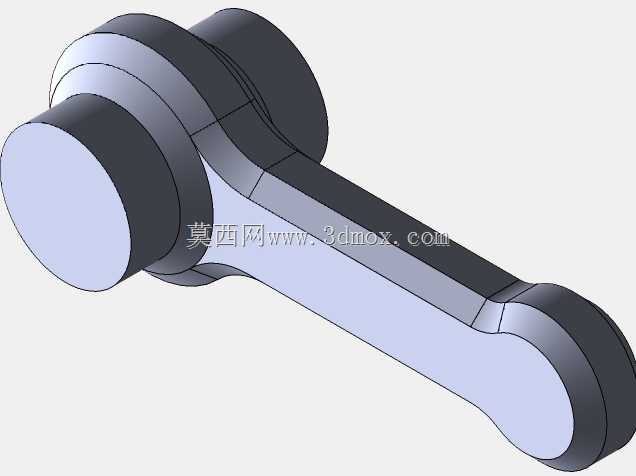

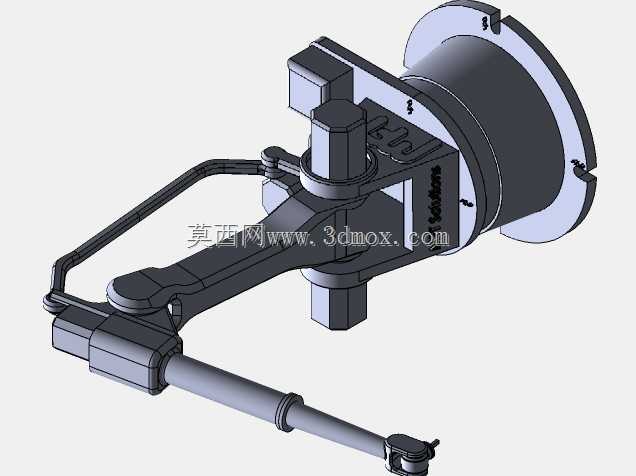

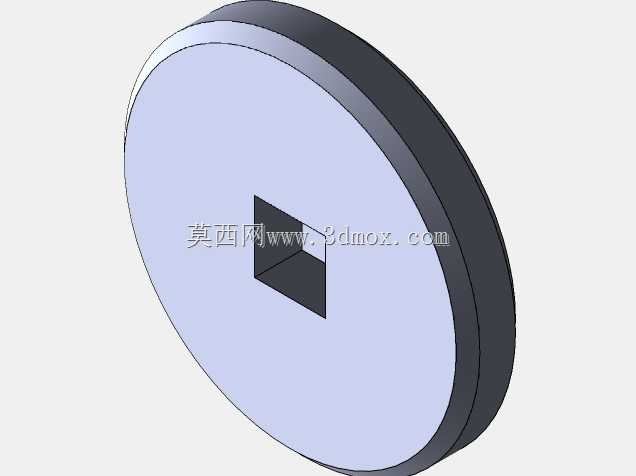

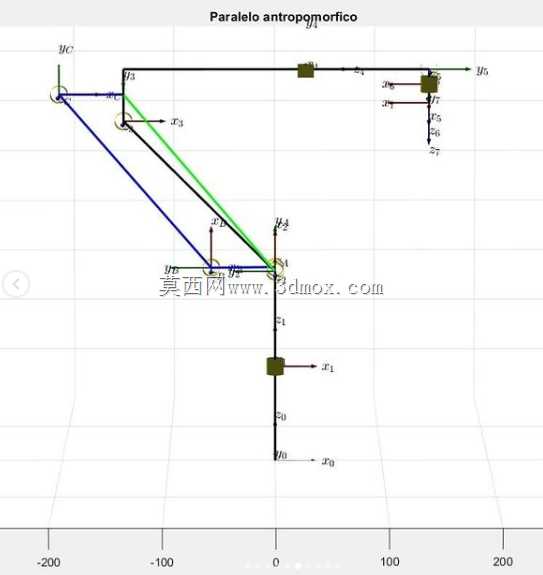

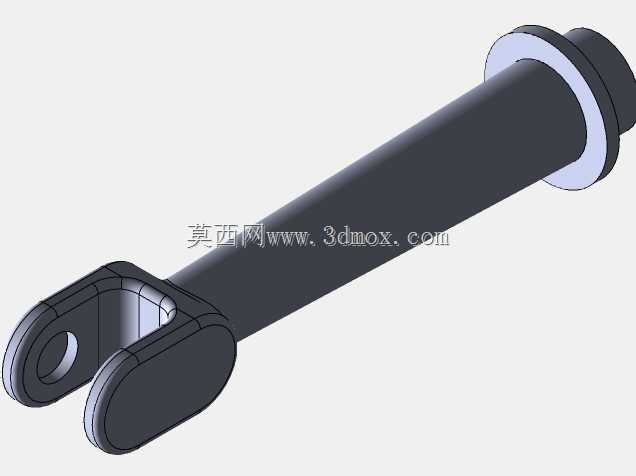

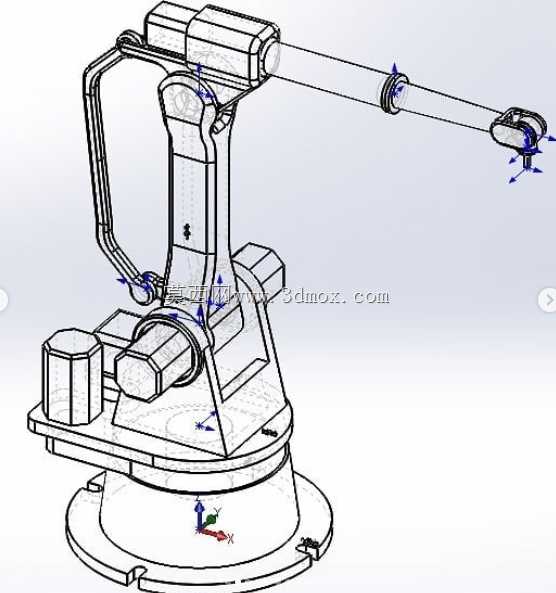

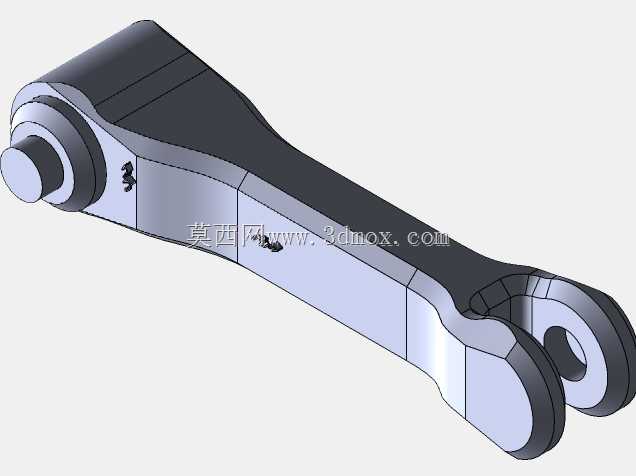

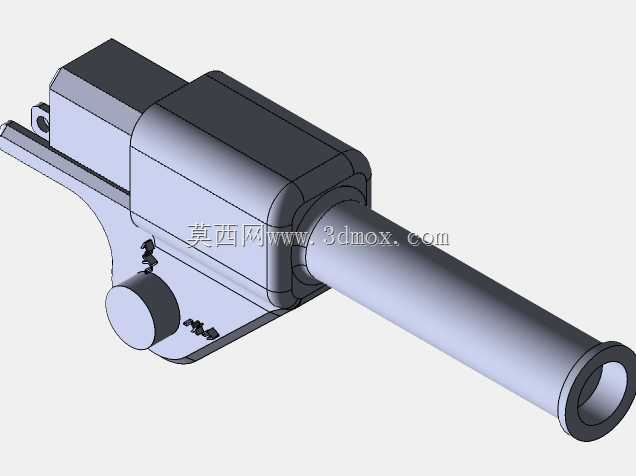

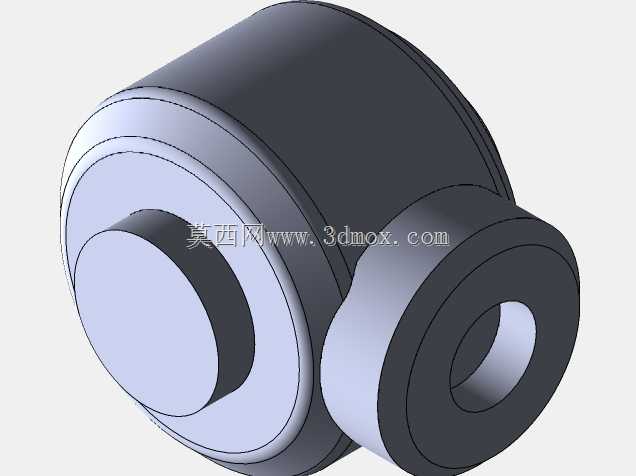

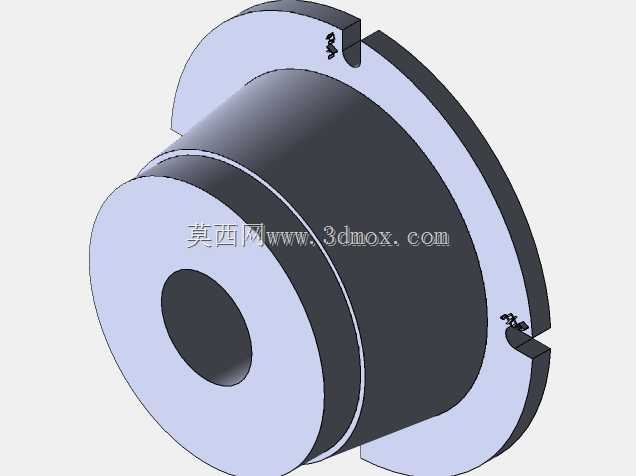

该六自由度机械臂为典型工业串联关节构型，底座采用圆形法兰安装结构，可通过螺栓固定在生产线工位基座、移动AGV平台或者专用设备机架上，安装时需预留底座周边不小于200mm的维护操作空间，避免与周边护栏、料架产生运动干涉。从结构布局来看，腰部回转关节内置回转支承结构，可实现整臂360度范围内的水平回转，覆盖工位周边环形作业区域；大臂、小臂关节采用伺服驱动配合谐波减速的传动方案，保证关节传动精度与负载能力，腕部设置三个正交回转关节，可实现末端执行器的任意姿态调整，满足复杂轨迹的作业需求。在实际工业场景中，这类机械臂可适配焊接、搬运、上下料、喷涂、装配等多类工位，更换末端法兰上的执行器即可切换作业功能，比如加装夹爪可完成机加工工位的工件上下料，加装焊枪可完成结构件的弧焊作业，加装吸盘可完成箱体类物料的码垛搬运。设计过程中优先考虑了关节运动的死区规避，各关节的限位结构做了冗余设计，避免极限位置下的管线拉扯与结构碰撞，臂体内部预留了气管、线缆的走线通道，所有动力线、信号线从底座内部穿入，沿臂体内部空腔排布至腕部，避免外部走线在高速运动时产生勾挂风险。臂体的结构件采用铸铝与钣金结合的形式，在保证结构刚性的前提下控制整体自重，降低关节驱动的负载冗余，末端负载能力适配常规工业工位的中小重量作业需求，运动半径可覆盖常见3C装配、五金加工工位的作业范围，安装时需确认基座的平面度误差不超过0.1mm，避免底座安装倾斜导致的运动精度偏差，日常维护时可通过臂体上预留的注油孔对各关节减速结构补充润滑脂，无需大范围拆解臂体结构。针对运动仿真需求，该结构按1:10比例做了缩放适配，可直接导入运动仿真环境中完成正逆运动学解算、轨迹规划验证，帮助设计人员提前验证作业路径的合理性，排查工位布局中的干涉风险，也可作为自动化生产线方案设计中的设备布局参考模型，辅助完成工位节拍计算、作业范围覆盖验证等前期设计工作。
