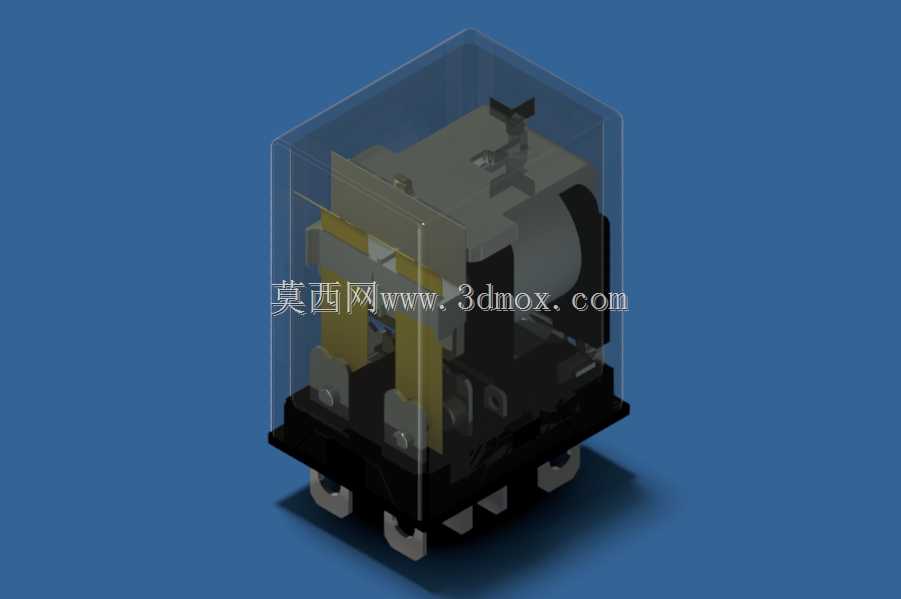

透明外壳电磁继电器内部结构展示

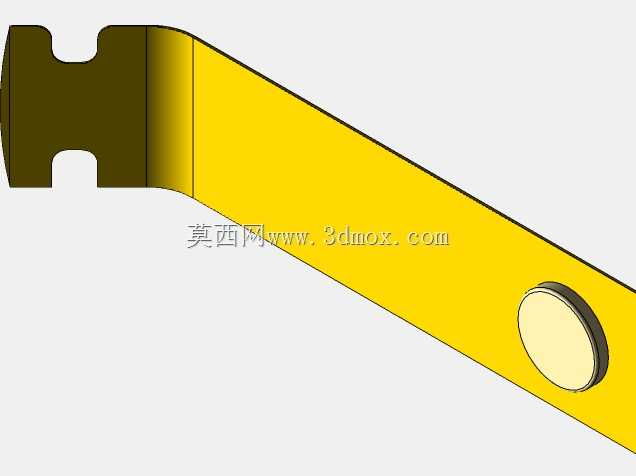

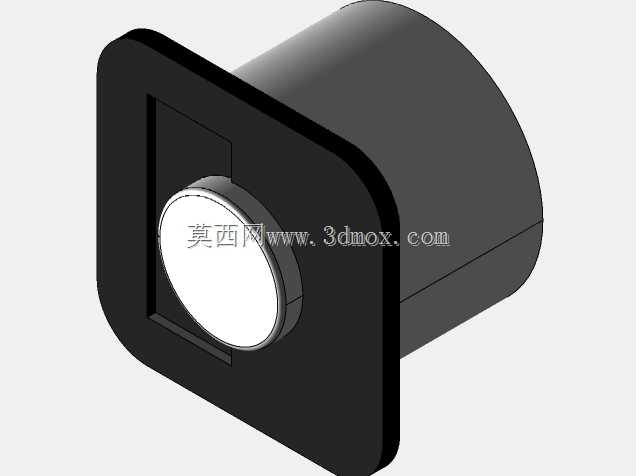

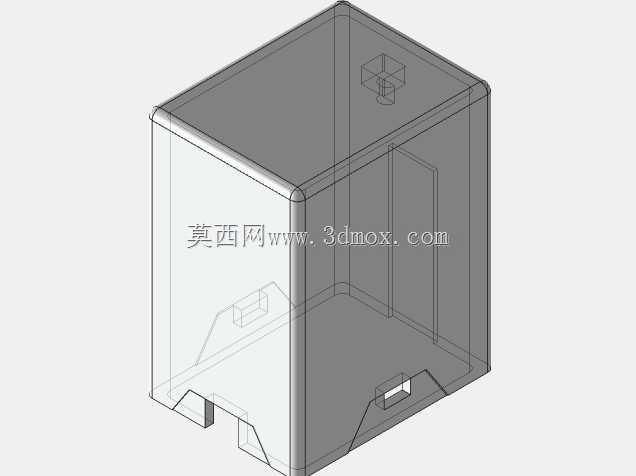

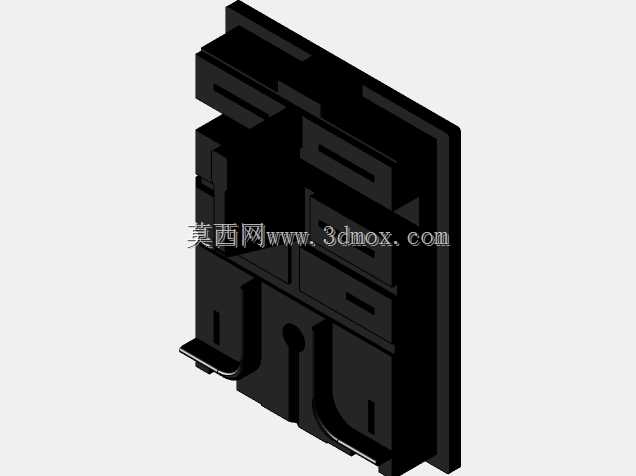

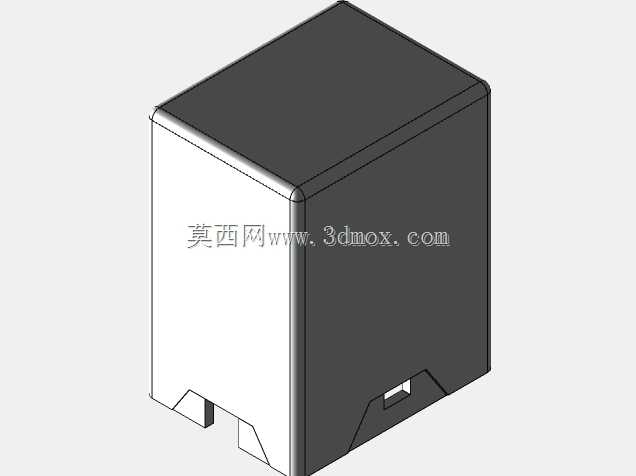

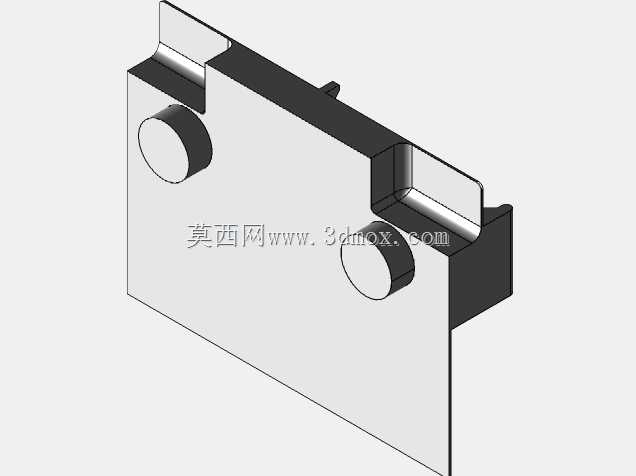

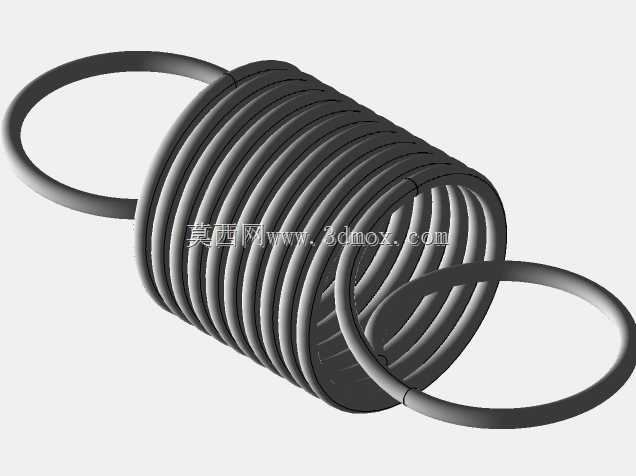

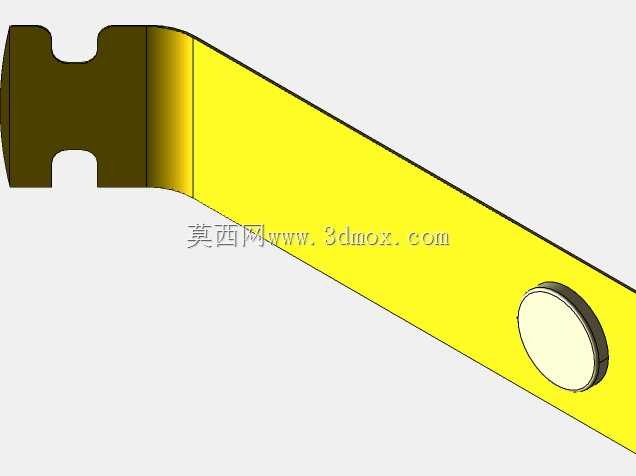

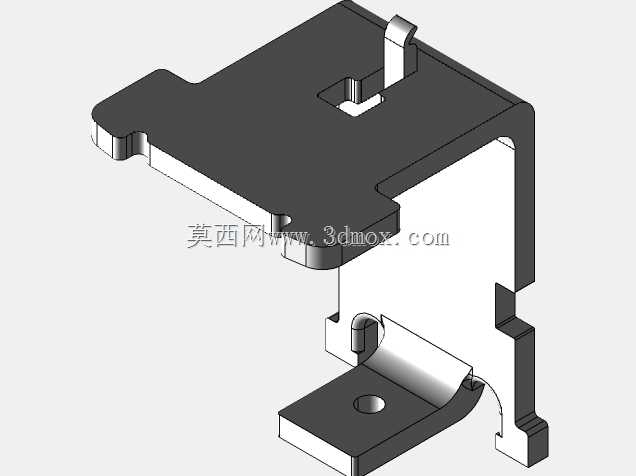

这款电磁继电器的三维建模还原了透明外壳封装的完整内部构造，在工业控制场景中，这类元件常被用于自动化产线的信号中转、低压配电回路的通断控制、机电设备的逻辑联锁环节，能够以小电流回路控制大电流负载的通断状态，避免操作人员直接接触高压回路带来的安全风险，同时可实现多回路信号的同步切换，满足复杂控制逻辑的执行需求。从结构设计来看，模型完整呈现了内部的电磁线圈、衔铁机构、触点组、复位弹片以及底座插脚的装配关系，透明外壳的建模还原了实际产品的封装形态，既可以直观展示内部动作部件的位置关系，也能体现外壳对内部元件的防尘、绝缘防护作用。设计过程中，线圈部分的绕线区域与铁芯的配合尺寸做了精准还原，衔铁的转动支点位置、触点的开合行程都参考了常规小型电磁继电器的实际参数，确保模型的装配关系符合真实产品的动作逻辑：当线圈通入额定工作电流时，铁芯产生电磁吸力带动衔铁动作，使常开触点闭合、常闭触点断开，切断线圈电流后，复位弹片带动衔铁回到初始位置，触点恢复原始状态。安装边界方面，底座的插脚间距、引脚排布完全匹配通用PCB板安装孔位的标准尺寸，外壳的整体长宽高尺寸符合小型控制继电器的常规安装空间要求，既可以直接焊接在印刷电路板上使用，也可搭配配套底座实现导轨式安装，适配不同的柜内安装场景。触点部分的建模区分了静触点与动触点的材质区域，还原了银合金触点的实际装配位置，这部分结构直接决定了继电器的带载能力与使用寿命，建模时保留了触点间的安全电气间隙，符合低压电器的绝缘设计要求。线圈的接线端子与内部绕组的连接路径也在模型中做了清晰呈现，方便设计人员核对回路接线的走向，在进行电气柜布线、控制板布局设计时，可以直接参考该模型的外形尺寸预留安装空间，核对与周边元件的安全距离，避免出现安装干涉、电气间隙不足的问题。对于刚接触电气控制设计的人员来说，这个透明外壳的模型可以直观理解电磁继电器的动作原理，清晰看到各个部件在吸合、释放过程中的位置变化，比单纯的原理图更具具象参考价值。
