12V30A车用继电器结构设计

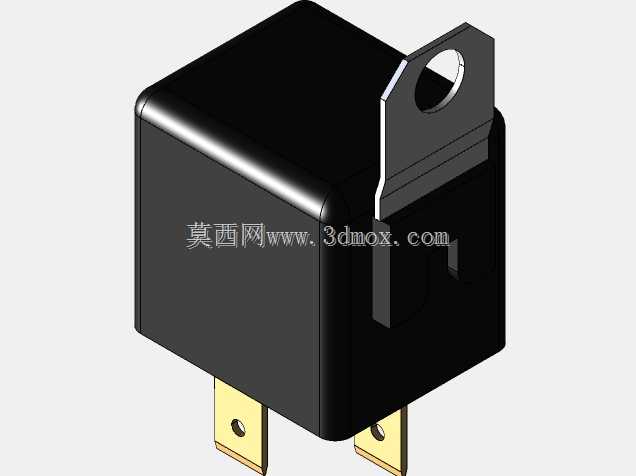

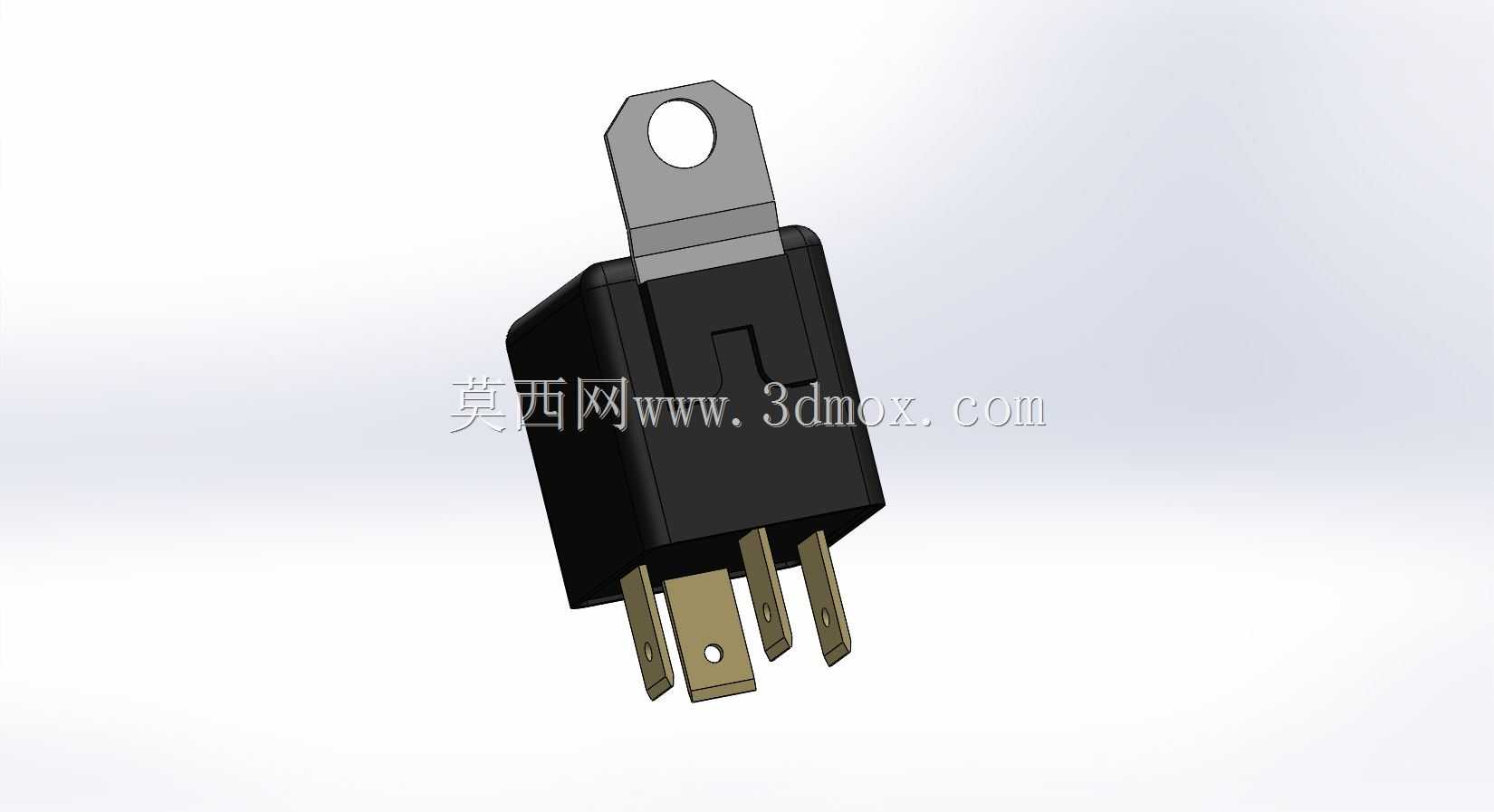

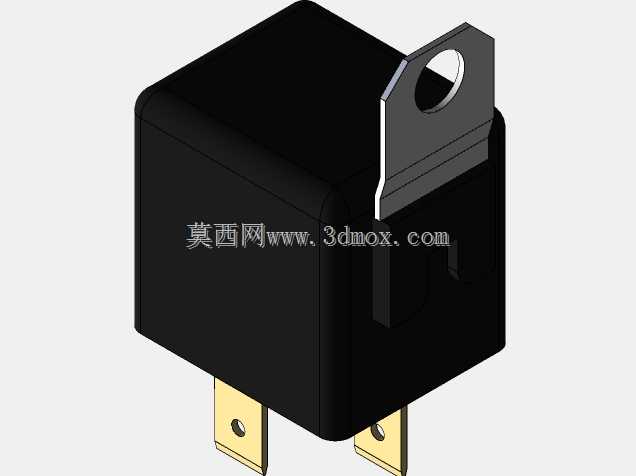

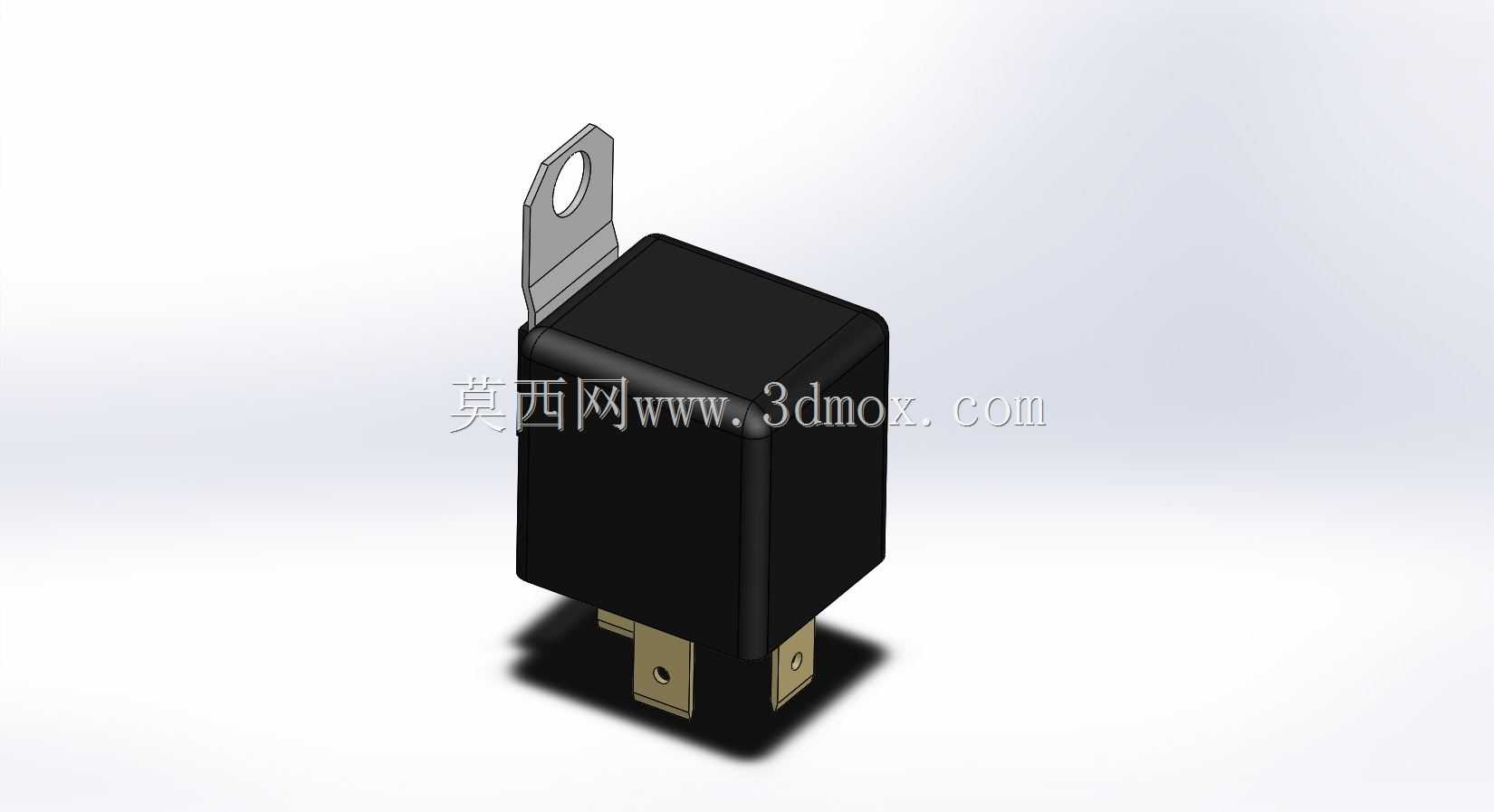

这类12V30A规格的继电器，在乘用车辆、小型工程设备的低压电气系统里应用极广，核心作用是通过小电流控制回路，驱动大电流负载通断，避免控制开关直接承载大电流出现烧蚀、接触不良的问题，常见的控制对象包括车辆前照灯、燃油泵、散热风扇、空调离合器这类工作电流较大的车载部件。从结构设计来看，这款继电器采用塑封全包覆外壳，黑色阻燃绝缘壳体完全包裹内部电磁线圈、衔铁、触点组件，既可以阻挡车载环境下的灰尘、水汽侵入内部触点间隙，也能避免安装、运维过程中误触带电部件引发短路。壳体顶部延伸出带安装孔的金属固定挂耳，安装时可以通过螺栓直接固定在车身钣金、电器盒安装位上，安装孔的孔径适配车载通用的M5固定螺栓，挂耳的弯折角度经过匹配，安装后继电器本体与安装面保持平行，不会和周边线束、其他电器件产生干涉。底部的插脚采用标准车用继电器插脚布局，两个较粗的插脚为负载回路主触点接线端，两个较细的插脚为线圈控制端，插脚的间距、伸出长度完全适配行业通用的继电器插座，替换选型时无需修改线束接插件，直接插拔即可完成更换。设计过程中，线圈参数匹配12V额定工作电压，线圈工作电流控制在140毫安，既保证通电后能够产生足够的电磁吸力吸合衔铁，让主触点可靠闭合承载30A额定电流，也避免线圈功耗过大导致长时间工作时异常发热。触点部分采用耐电弧的合金材质，能够承受负载接通、断开瞬间的冲击电流，减少触点烧蚀概率，延长器件的实际使用寿命。外形尺寸上，本体为规整的长方体结构，边角做了圆弧过渡处理，没有尖锐凸起，整体占用的安装空间紧凑，既可以布置在发动机舱的集成电器盒内，也可以单独就近安装在被控负载附近，缩短大电流线束的长度，降低线路压降。在实际选型应用时，需要注意安装位置尽量远离发动机排气侧的高温区域，避免环境温度超出塑壳与线圈的耐温范围，同时固定挂耳的安装需要加防松垫片，避免车辆行驶过程中的振动导致固定松动、接插件接触不良。
