6090规格工业铝挤压型材结构设计

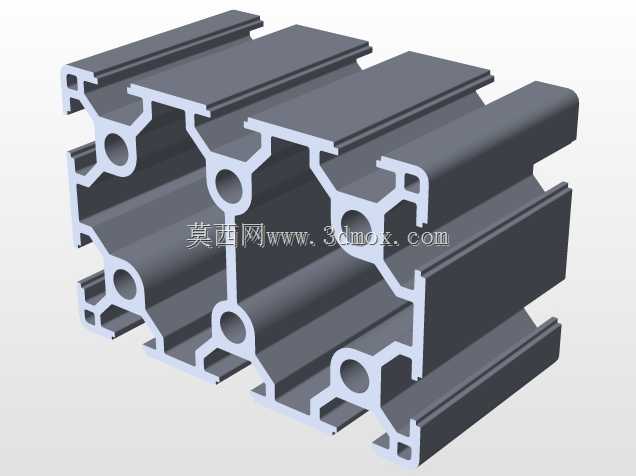

这款60mm×90mm截面的铝挤压型材，是工业框架搭建场景里的常用重载型基材，日常在自动化生产线机架、大型设备防护围挡、输送线支撑梁、检测设备台架这类场景中应用频次极高。从截面结构来看，型材采用多腔室中空设计，沿长度方向均匀布置的T型槽道贯穿整个型材本体，槽道尺寸适配行业通用的T型螺栓、滑块螺母等紧固件，不需要额外在型材表面打孔攻丝，就能快速完成相邻型材的直角、斜角拼接，也能方便后续在型材任意位置加装传感器、走线槽、防护板、拖链等附属配件，大幅缩短设备框架的组装周期。

设计这类型材截面时，首先要平衡截面的抗弯抗扭性能与整体自重，多腔室的加强筋布局，是经过力学仿真优化的结果，筋板厚度匹配60×90的外轮廓尺寸，既保证型材作为水平承重梁时，在常规支撑跨距下的挠度满足工业设备的安装精度要求，又不会因为壁厚过大造成材料浪费、增加整体机架的负重。截面预留的多个圆形安装孔位，是专门为脚轮、调平地脚、端面连接板这类端装配件设计的，孔位中心距严格匹配行业通用安装尺寸，不需要二次加工就能直接完成端部件的锁附。

在实际选型使用时，需要注意这款型材的安装边界：外轮廓的直角边做了微小的圆角过渡，拼接相邻型材时要预留对应的密封胶条安装槽位；T型槽的开口尺寸适配标准M6、M8规格的紧固件，选型时不要混用大规格螺栓造成槽道变形；作为垂直支撑柱使用时，单根型材的建议承重上限要结合实际固定方式核算，搭配对应的角码、角件连接时，连接强度能满足多数中载工业设备的框架需求。另外型材表面的氧化层厚度均匀，日常车间环境下使用不需要额外做表面防腐处理，外露的框架面也能保持整洁的工业外观，不需要额外做装饰包覆。
