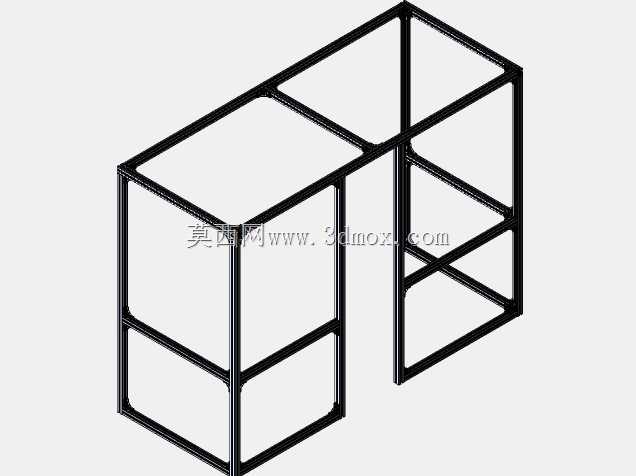

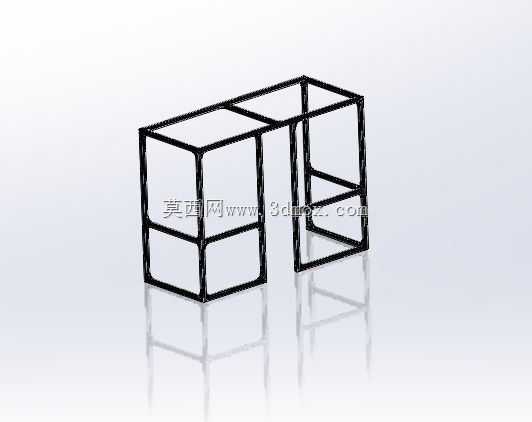

SFF-404工业铝型材三维直角连接框架

在非标自动化生产线、小型检测设备台架、车间物料周转架的搭建场景中，这类铝型材直角连接框架是应用频次极高的基础承载结构，区别于传统焊接方管机架，它无需做表面防锈喷涂处理，型材本身的阳极氧化层就能适应车间多油污、轻度潮湿的日常工况，后期改造调整时只需要松卸紧固件就能重新拼接，不会像焊接结构那样产生不可逆的改动痕迹。从结构设计逻辑来看，这个框架采用40系列欧标铝型材做主体杆件，三通位置搭配内置角码与端面连接件做受力传递，垂直相交的两根横撑与竖撑在节点处完全贴合，没有预留多余的装配间隙，避免设备运行时产生框架共振异响。设计过程中需要优先考虑安装边界的适配性，型材端面的连接孔位完全匹配配套端盖的卡扣尺寸，横撑的伸出长度可以根据实际搭载的设备面板尺寸做裁切调整，节点处的角码隐藏在型材槽内，不会突出框架外表面干涉外围护板的安装。实际使用时，这类框架可以直接在型材槽内嵌入滑块螺母，用来固定设备的电气安装板、气动元件导轨、操作面板支架，不需要额外在型材表面钻孔攻丝，装配效率比焊接钢架提升六成以上。框架的垂直相交杆件在拼接时，依靠型材端面的精加工面保证90度直角精度，不需要现场做角度调校，组装完成后整体平面度可以控制在每米0.5毫米以内，完全能满足普通检测设备、小型装配工作站的安装精度要求。考虑到日常维护的便利性，所有连接紧固件都采用标准内六角螺栓，普通的公制内六角扳手就能完成拆装，不需要配备特殊定制工具，后期如果需要在框架上新增传感器安装位、物料挂架，只需要在对应位置的型材槽内加装紧固件即可，不会破坏原有框架的结构强度。在承载能力设计上，单根40系列铝型材的壁厚满足常规轻型设备的承重要求，节点处的三角加强筋结构可以分散垂直方向的载荷，避免长期承重后节点处出现型材变形，框架底部可以搭配可调脚轮或者固定支撑脚，既可以做移动式周转架，也能做固定式设备基座，适配不同车间的布局调整需求。
