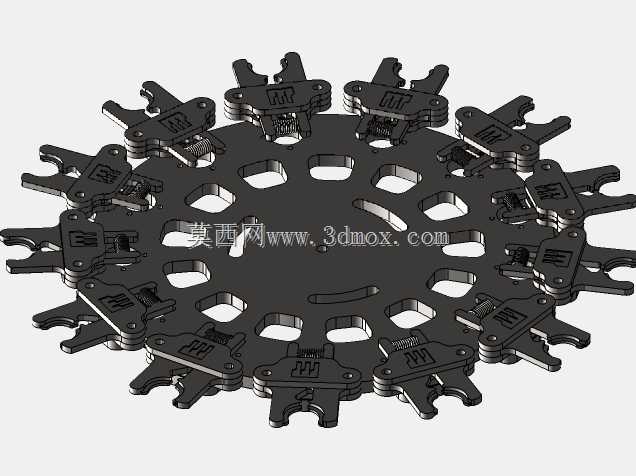

多爪式圆周排布快换夹持工装结构

该结构主要应用于多工位自动化产线的工件快速夹持工位，适配圆形回转类工件的同步装夹需求，常见于精密装配、小件分拣、多工序同步加工的自动化单元中，可在单工位实现多规格同类型工件的同步定位，减少单工位夹持动作的重复耗时，提升产线节拍效率。从功能特性来看，每一组独立爪体都集成了弹性复位结构，爪端根据常见工件的夹持位做了适配性开口设计，可在中心盘转动时同步完成所有爪体的收放动作，无需为每个爪体单独配置驱动源，依靠中心盘的联动结构即可实现全周爪体的同步夹持与松开，大幅简化驱动回路的设计复杂度。设计过程中优先考虑了夹持力的均匀性，所有爪体沿中心盘圆周等角度排布，每相邻两个爪体的夹角保持一致，确保夹持时工件受力均匀，不会出现偏载导致的工件移位问题；中心盘上开设的镂空孔一方面用于降低整体结构自重，减少转动惯量，提升动作响应速度，另一方面也可作为安装定位孔，适配不同规格的连接法兰，满足不同设备的安装对接需求。爪体与中心盘的连接采用铰接配合，每个铰接位都预留了合理的转动间隙，避免长期往复动作出现卡滞，弹性复位件的选型匹配了爪体的开合行程，确保松开状态下爪体可自动复位到初始张开位置，不会出现爪体下垂干涉工件上下料的问题。安装边界上，整体结构为圆盘式构型，外径适配常见的回转工作台安装尺寸，中心预留的基准孔可与设备主轴直接对接，轴向厚度控制在紧凑范围内，不会占用过多的工位轴向空间，可直接集成到现有自动化设备的回转工位上，无需对原有设备做大规模结构改造。爪端的夹持开口可根据实际夹持的工件尺寸做快速更换，爪体本身采用模块化设计，单爪损坏时可单独拆卸替换，降低后期维护成本，全周多爪的设计也可适配同时夹持多个小型工件的场景，在小件批量检测、批量打标等工位中，可一次装夹完成全周所有工件的加工作业，相比单爪或三爪夹持结构，工位利用率提升数倍。结构的动作逻辑简单，仅需单自由度的驱动即可完成所有夹持动作，控制逻辑无需做复杂的多轴同步编程，降低了设备调试的难度，适合中小型自动化设备的集成应用。
