焊接设备用焊丝卷轴夹持固定装置

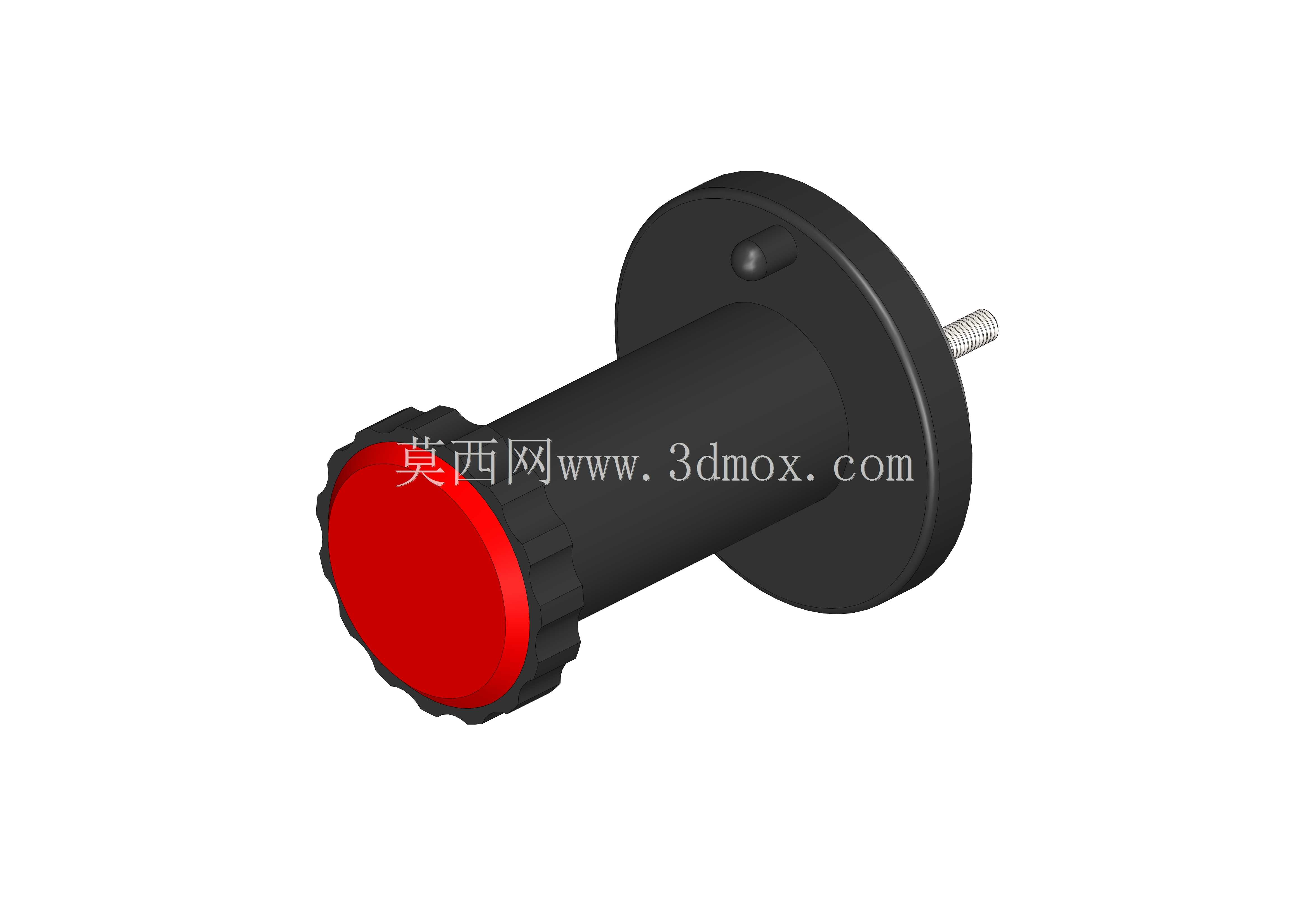

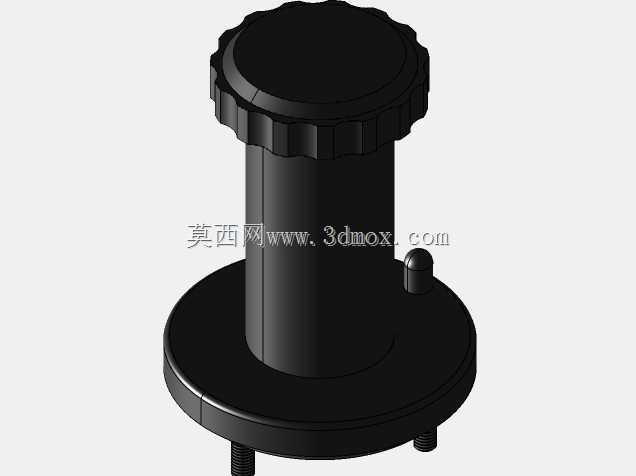

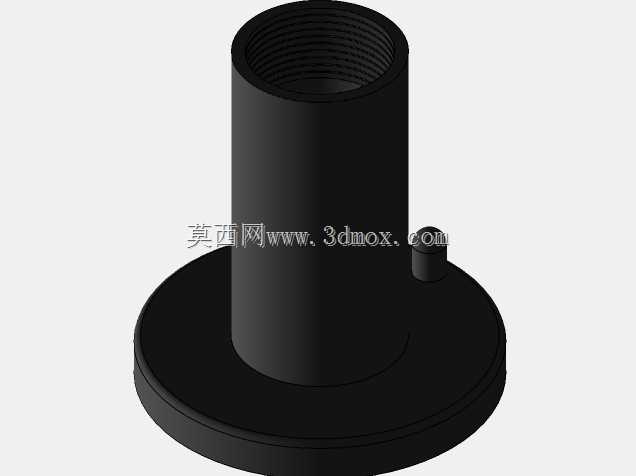

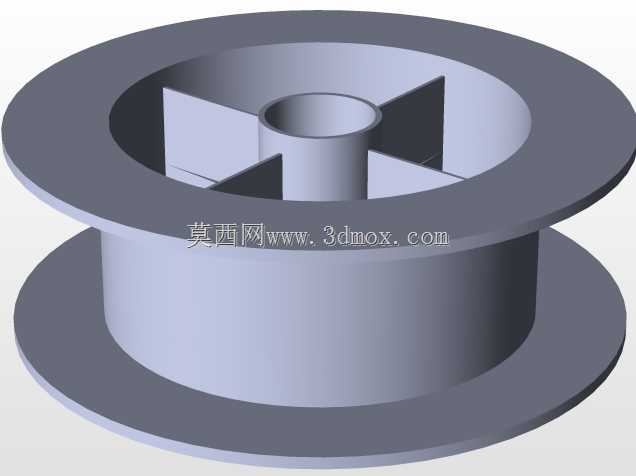

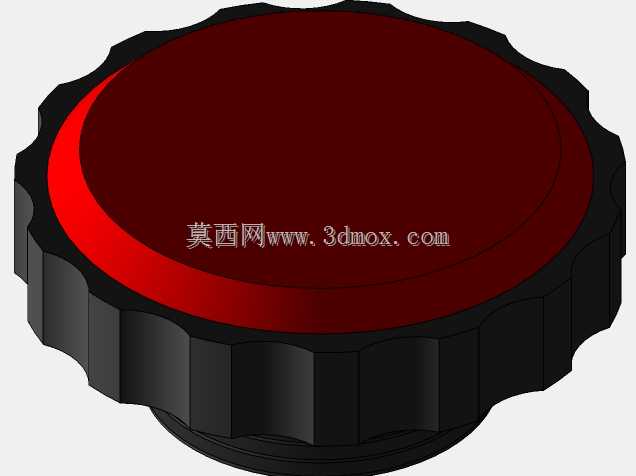

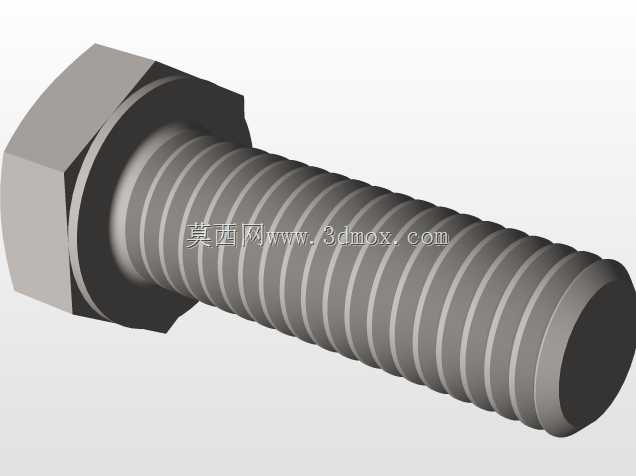

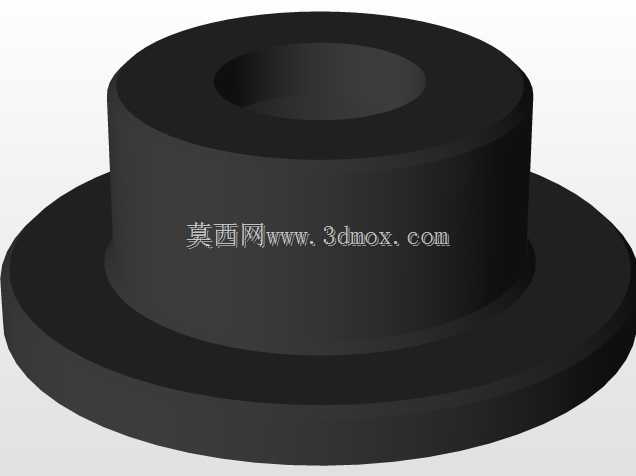

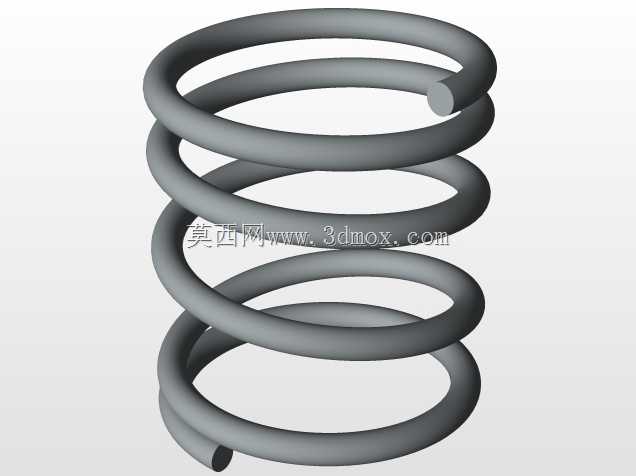

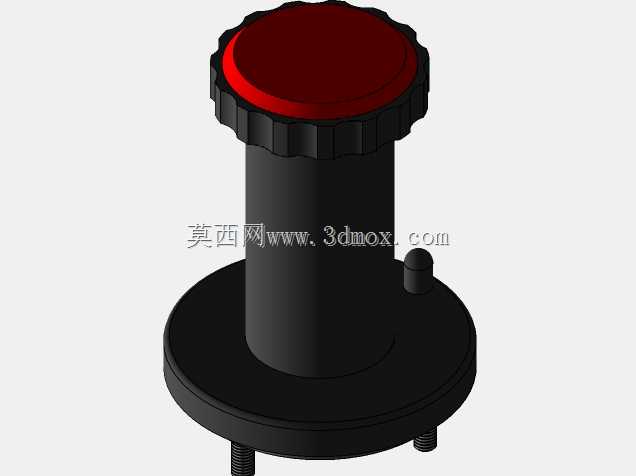

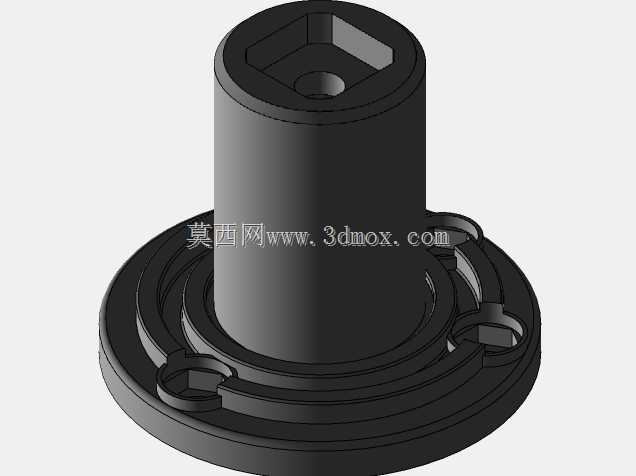

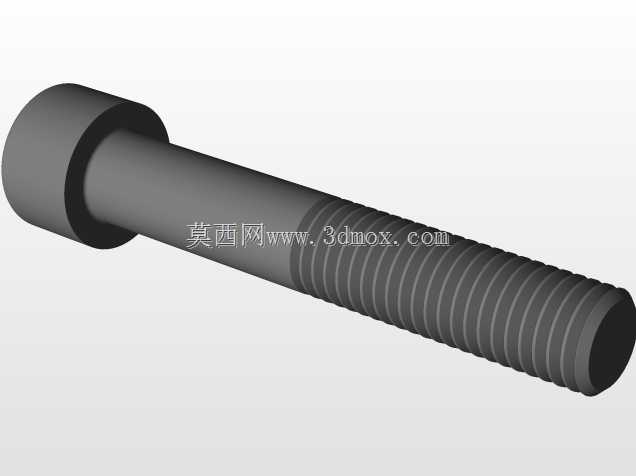

在焊接作业场景中，不管是手工气体保护焊工位，还是自动化焊接专机、焊接机器人工作站的送丝机构配套，焊丝卷轴的稳定固定都是保障送丝顺畅、避免焊丝打结卡滞的核心前提，这款焊丝卷轴夹持装置正是针对该工况需求设计的配套固定部件。该装置整体采用同轴式穿轴安装结构，主体为带限位法兰的圆柱芯轴，芯轴外径匹配常规1kg、5kg规格实心焊丝卷轴的内孔尺寸，安装时可直接穿入卷轴中心通孔，尾端的外螺纹段用于和送丝机机架、焊接设备侧装板的安装孔配合，通过螺母锁紧即可完成基座固定，无需额外定制复杂安装座，适配多数通用焊接设备的预留安装位。芯轴前端设置带滚花防滑结构的旋压端盖，红色端盖表面的滚花纹理可在徒手操作时增大摩擦力，无需借助扳手等工具即可快速旋紧或松开，更换焊丝卷轴时操作效率更高，端盖压紧后可限制卷轴的轴向窜动，避免焊接过程中卷轴因送丝拉扯出现轴向偏移导致的送丝阻力波动。芯轴靠近尾端法兰的位置设置有嵌入式弹性定位珠，当卷轴穿入到位后，定位珠可卡入卷轴端面对应的定位凹点，既可以防止卷轴在送丝转动过程中出现无规则的轴向窜动，又不会额外增加卷轴转动的阻尼，保障送丝过程中卷轴转动顺滑，不会因阻尼过大导致送丝电机负载异常升高。从安装边界来看，该夹持装置的法兰盘直径大于常规焊丝卷轴的端面外径，可对卷轴形成完整的径向限位，避免卷轴转动过程中出现径向偏摆，芯轴的有效穿装长度匹配标准焊丝卷轴的宽度，端盖旋紧后不会过度挤压卷轴端面，保障卷轴可在芯轴上灵活转动。设计过程中充分考虑了焊接车间的复杂工况，整体结构无易积尘的复杂凹槽，焊接飞溅、打磨粉尘不易在结构缝隙内堆积，日常维护仅需定期在芯轴表面涂抹少量润滑脂即可保障转动顺畅，适配焊接生产现场长时间连续作业的使用需求，可直接替换多数通用送丝机原配的卷轴固定轴，也可用于非标焊接工装的送丝机构改造配套。
