三英寸带手动泵橡胶真空吸盘螺柱组件

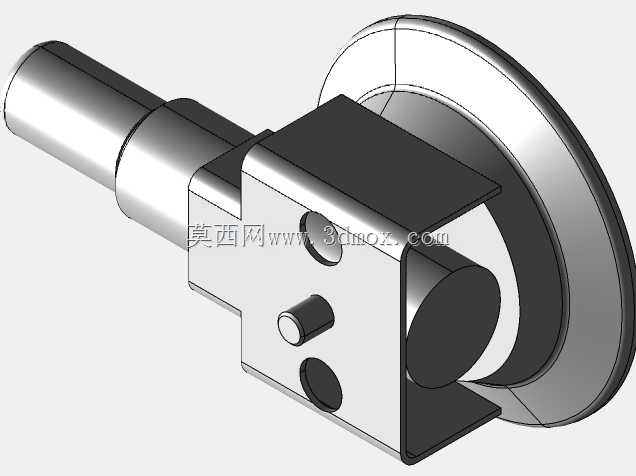

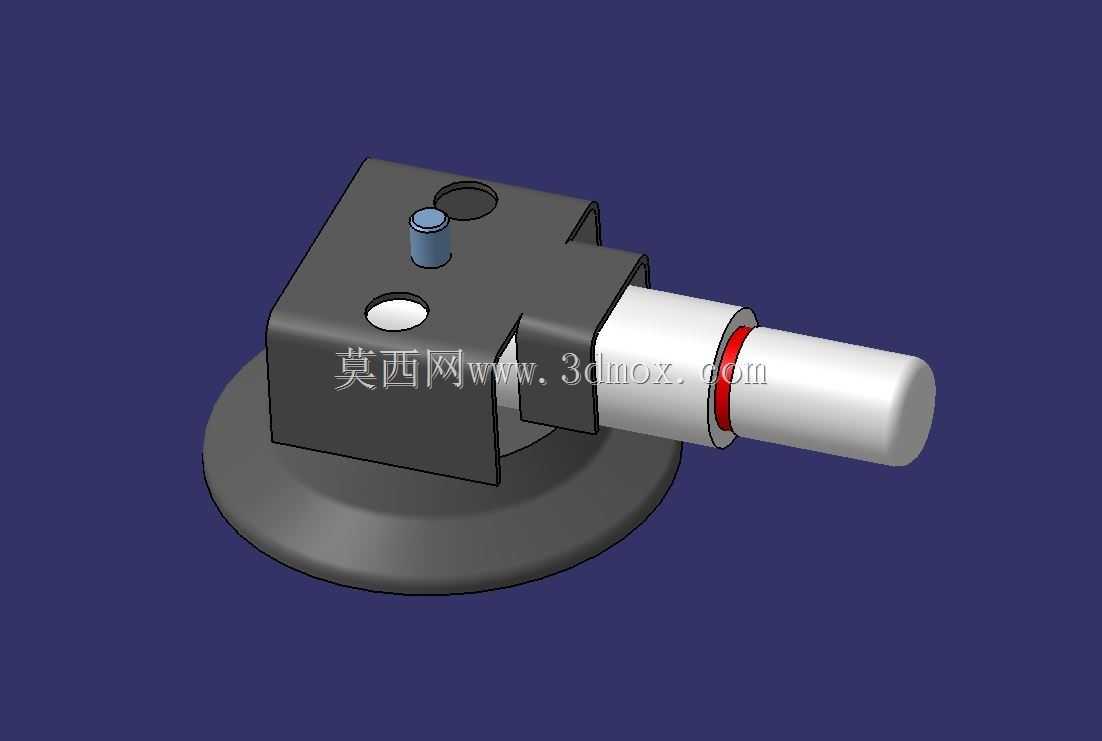

在轻工包装、电子组装、小型板材搬运这类需要临时抓取平整工件的工位上，这类带手动泵的真空吸盘螺柱组件是很常见的末端执行配件，不需要外接复杂的真空管路，单靠手动操作就能建立吸附负压，很适合小批量作业、无气源的临时工位或者辅助定位场景使用。吸盘主体采用天然橡胶材质，接触工件的盘面做了圆弧过渡的唇边设计，和玻璃、亚克力、平整金属板材、覆膜纸板这类表面光洁的工件接触时，能很好地贴合表面微观起伏，避免漏气导致吸附力不足，三英寸的盘面直径对应的有效吸附面积，足够承载几公斤级的平整工件，日常搬运小型显示屏面板、包装盒坯料、薄金属片都能满足抓力需求。和普通外接气源的真空吸盘不同，这款组件集成了手动真空发生泵，不需要搭配真空发生器、气管、电磁阀这些配套元件，手动按压泵体就能抽出吸盘内腔的空气形成负压，侧面的小阀芯是负压释放结构，需要脱开工件时按动阀芯就能快速破除真空，取放工件的操作逻辑很简单，一线操作人员不需要额外培训就能上手。安装端采用1/4-20规格的标准安装螺柱，这个尺寸是工业末端执行件的常用安装规格，不管是装在简易工装支架、手动操作手柄，还是小型自动化设备的轻载执行末端，都能直接匹配对应的安装螺孔，不需要额外做转接件，螺柱根部的限位台阶能控制安装拧入深度，避免拧入过深顶坏内部的气路结构。整体结构做了集成化设计，泵体和吸盘基座做成一体式结构，没有多余的外接管路，减少了漏气点，日常维护只需要检查橡胶盘面的磨损情况，出现唇边开裂、老化变形的时候直接更换吸盘部分即可，不需要整体更换整个组件。建模的时候重点还原了橡胶吸盘的唇边弧度、手动泵的按压结构、安装螺柱的螺纹规格以及各部件的装配位置关系，气路的密封槽、阀芯的安装位都做了对应结构还原，能直接用于工装方案的选型验证、手动吸附工具的结构参考，也能导入装配体中做干涉检查，确认安装位置和周边结构的安全距离，避免实际装配的时候出现螺柱长度不够、泵体和周边结构碰撞的问题。
