5.8GHzFPV护目镜配套螺旋天线结构

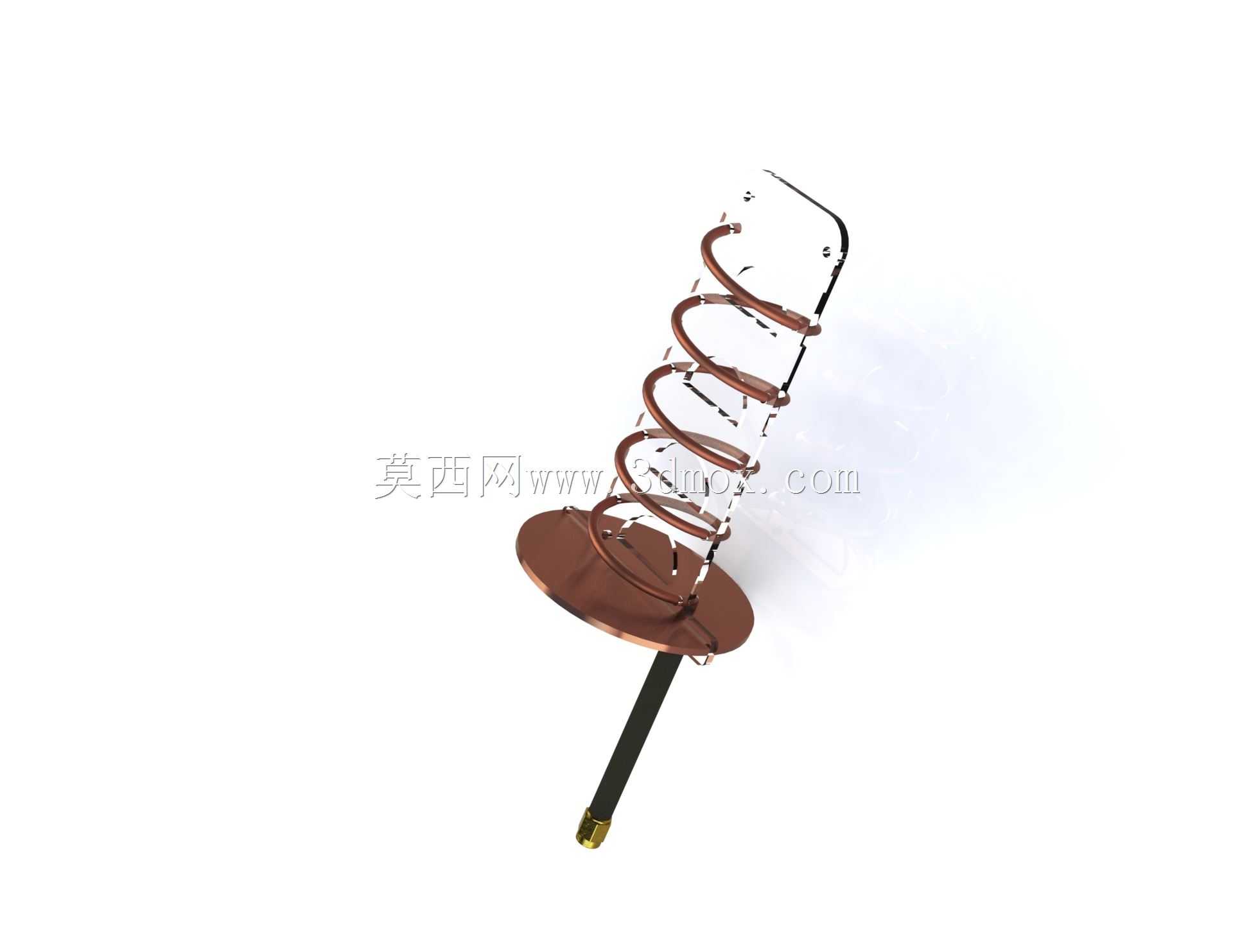

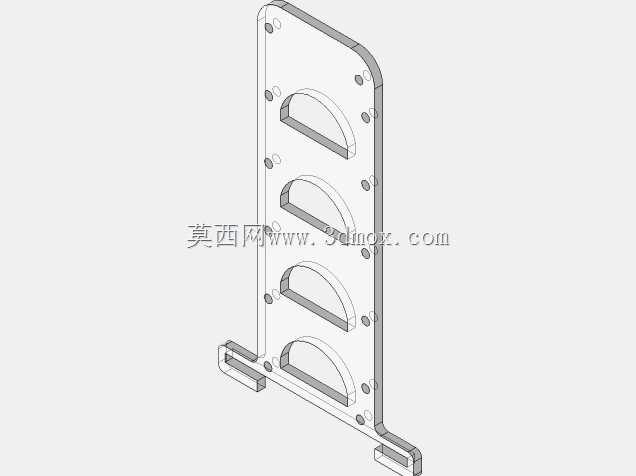

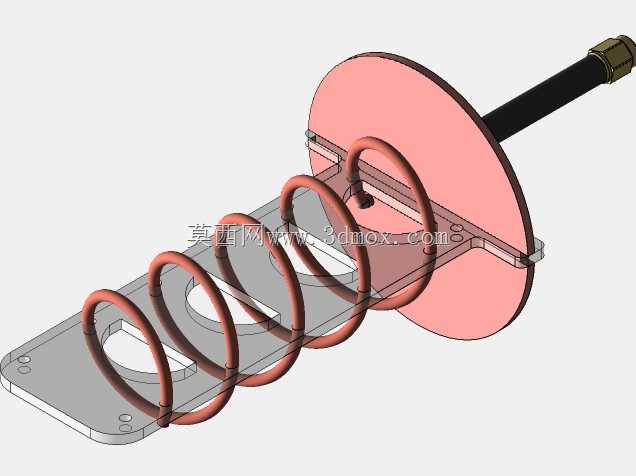

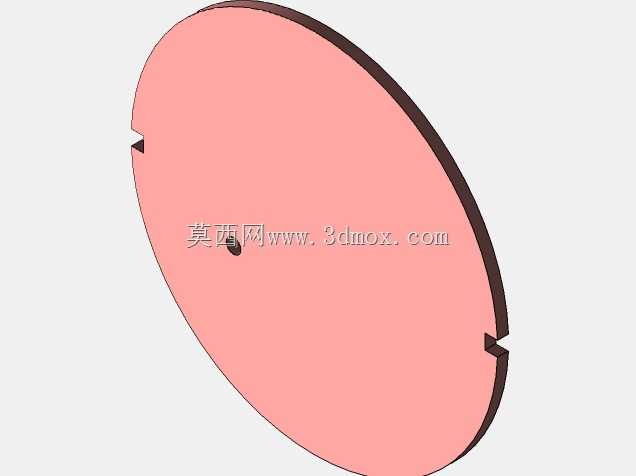

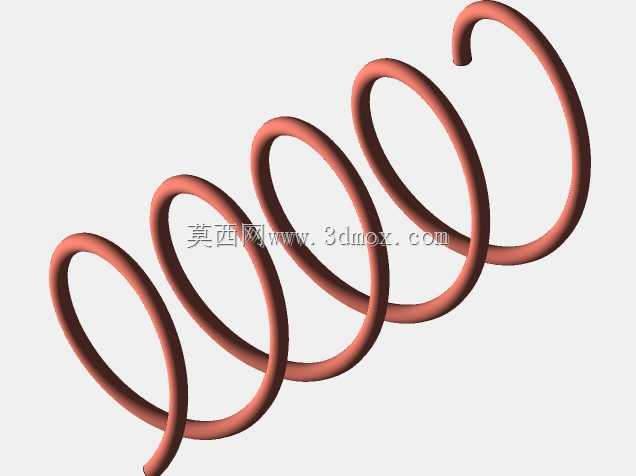

这款螺旋天线主要适配5.8GHz频段FPV第一视角飞行场景，是护目镜接收端的专用信号收发部件，在无人机穿越机竞速、航拍FPV实操场景中，承担着将空中机载端发射的射频信号稳定传输至佩戴端护目镜的核心作用，直接决定飞行过程中画面传输的清晰度、延迟表现与信号覆盖范围。从结构设计逻辑来看，整体采用螺旋辐射体加接地反射盘的经典轴向模螺旋天线架构，螺旋线圈采用铜质线材绕制，每一圈的螺距、线圈直径都严格匹配5.8GHz频段的波长参数，确保信号辐射方向集中在轴向端，减少旁瓣信号损耗，提升主方向的信号增益。底部的圆形铜质反射盘一方面起到屏蔽背部杂波干扰的作用，另一方面可以将螺旋辐射体向后发散的信号反射至前方接收方向，进一步提升信号接收的指向性与增益表现，避免护目镜佩戴时人体头部对信号的遮挡衰减。反射盘中心伸出的黑色馈电杆内部集成同轴馈线结构，末端采用标准射频接头设计，可直接适配主流FPV护目镜的天线安装接口，安装时只需对准接口旋紧即可完成装配，无需额外调试匹配。从安装边界来看，反射盘直径控制在适配护目镜侧边安装位的尺寸范围内，螺旋线圈整体长度不会超出护目镜佩戴时的人体安全距离，避免使用过程中天线剐蹭外物或者影响佩戴操作。螺旋线圈外侧预留的透明支撑结构，可在轻量化的前提下固定每一圈螺旋线的相对位置，避免飞行过程中震动、磕碰导致螺距偏移，进而影响天线的驻波比与信号收发性能。实际使用中，这类螺旋天线相比传统棒状全向天线，在FPV飞行的正向迎飞场景下信号增益更高，抗多径干扰能力更强，能够有效减少飞行过程中画面卡顿、雪花噪点的出现概率，尤其适合复杂场地内的近距离高速穿越飞行场景。设计过程中需要重点把控螺旋线的绕制精度，每一圈的直径偏差、螺距偏差都会直接影响天线的谐振频率，若偏差过大可能导致工作频段偏移，信号接收效率大幅下降；同时馈电点的焊接质量也会直接影响驻波比参数，需要保证馈线内外导体分别与螺旋辐射体、反射盘可靠连接，避免出现虚焊导致的信号损耗。整体结构在满足电气性能的前提下尽可能做了轻量化处理，不会给护目镜增加过多额外重量，长时间佩戴也不会产生明显的负重感，反射盘边缘做了圆角钝化处理，避免使用过程中划伤手部或者勾挂其他物品。
