车辆前挡双摆臂联动雨刮结构设计

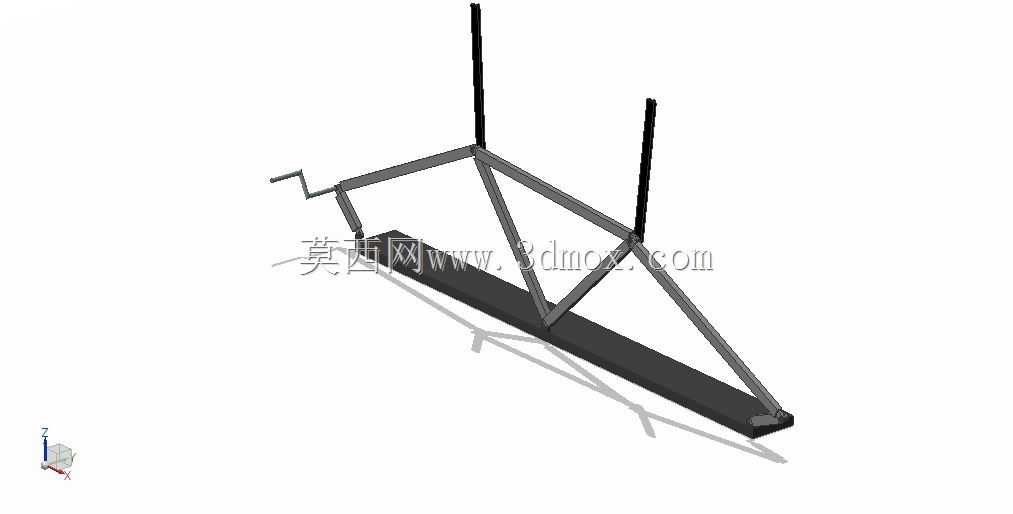

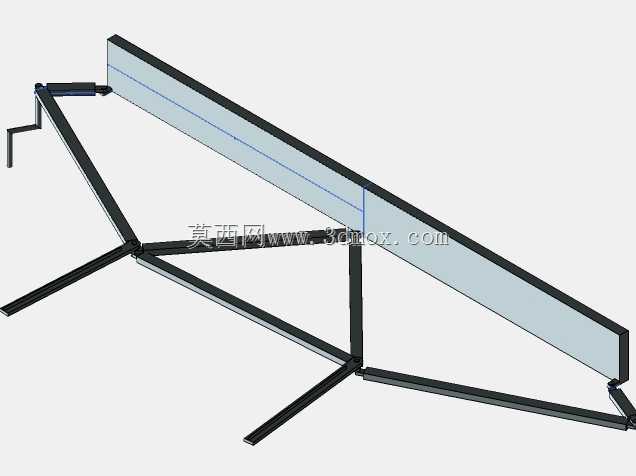

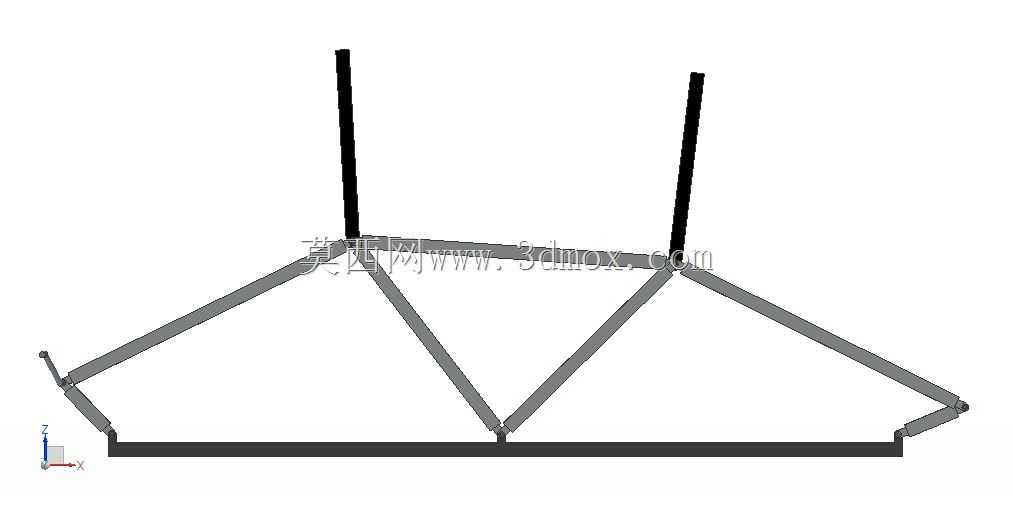

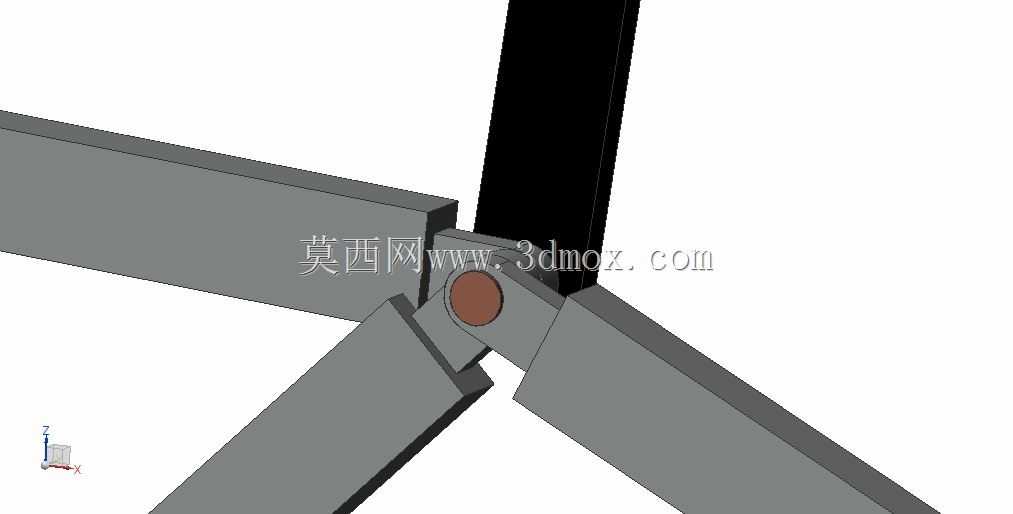

这套双摆臂联动雨刮结构，核心依托平面四杆机构的运动特性实现刮臂的同步往复摆动，日常主要适配乘用车辆、工程作业车辆的前风挡玻璃清洁场景，在雨天、扬尘路况下通过刮臂带动胶条往复扫过玻璃表面，清除附着的雨水、浮尘与溅落泥点，保障驾驶视野清晰。从结构设计逻辑来看，整套传动组件以底部横向布置的固定安装杆为基准，两个主摆臂的回转铰点分别固定在安装杆的左右两端，中间通过两组交叉布置的传动连杆实现动力同步传递，当动力输入轴带动其中一侧主摆臂摆动时，连杆会将运动等幅传递到另一侧摆臂，保证两个刮臂的摆动角度、运动周期完全一致，避免出现刮扫区域重叠错位、刮臂运动干涉的问题。在安装边界设计上，底部安装杆预留了对应车身钣金安装位的固定孔位，孔位间距匹配主流A级乘用车前风挡下沿的安装尺寸，摆臂的摆动行程经过运动仿真校核，刮扫覆盖范围能够覆盖前风挡90%以上的主视野区域，同时摆臂的极限摆动位置与风挡边框、A柱内饰板保留足够安全间隙，不会在运动过程中磕碰周边部件。结构细节上，所有连杆与摆臂的铰接位置都预留了衬套安装空间，实际装配时可嵌入耐磨尼龙衬套降低铰接处的转动磨损，延长整套机构的使用寿命；摆臂顶端的接口采用通用型雨刮片安装卡槽，可适配市售主流规格的有骨、无骨雨刮片，后期维护更换无需额外定制转接件。设计过程中通过运动学仿真反复调整了连杆的长度比例，将刮臂在整个摆动行程中的角速度波动控制在合理区间，避免刮臂在换向位置出现冲击抖动，保证胶条全程贴合玻璃表面，不会出现局部漏刮、跳刮的问题。整套传动结构没有复杂的异形构件，所有杆件都采用等截面型材加工即可，加工工艺性好，装配时仅需依次铰接各杆件、校准初始安装角度就能完成组装，适合批量生产配套。
