手持式金刚石玻璃切割作业工具结构设计

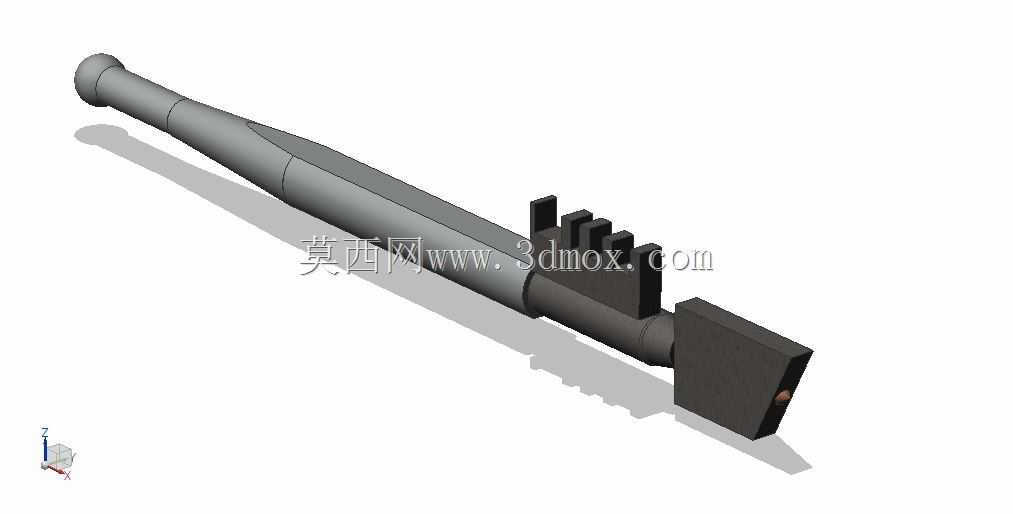

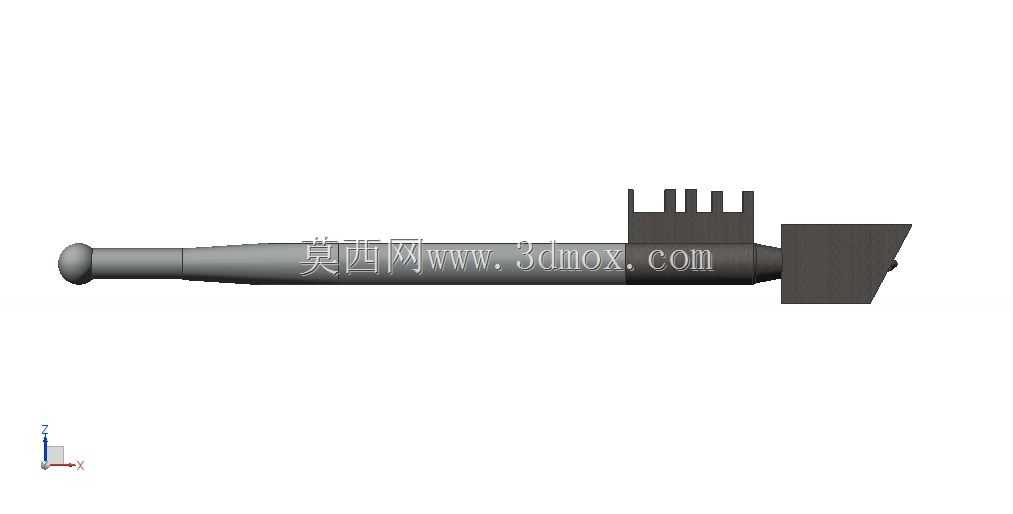

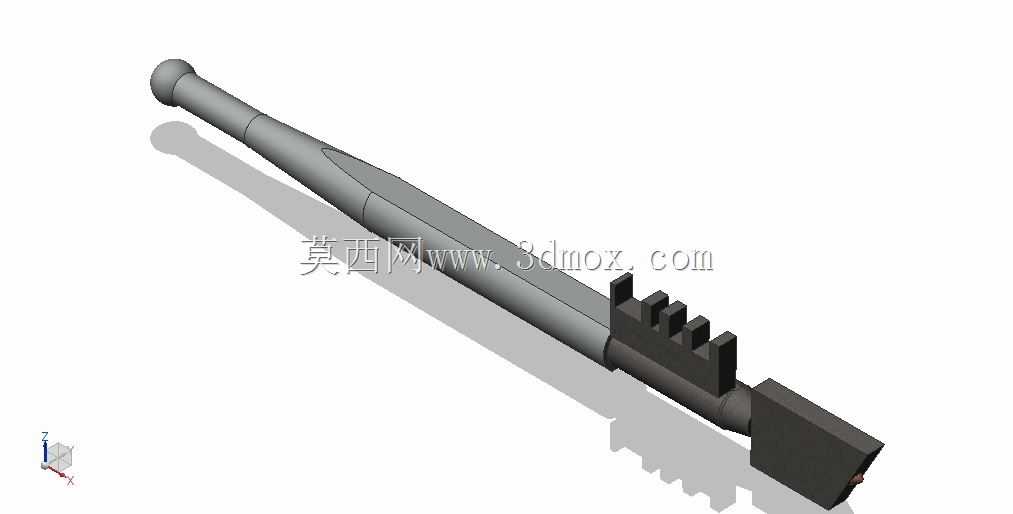

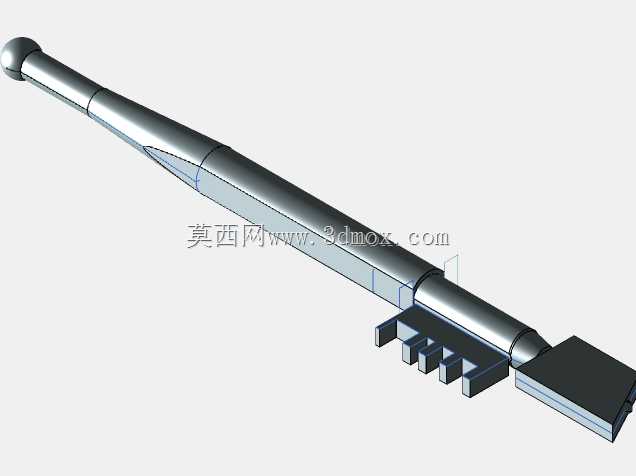

这款手持切割工具主要面向平板玻璃的现场裁切、修边作业场景，在玻璃门店现场加工、家装玻璃安装、小型玻璃制品加工场景中适配性极强，区别于大型数控玻璃切割设备，它无需外接电源与固定安装基座，操作人员单手握持即可完成直线、小曲率弧线的玻璃裁切作业，作业灵活性远高于固定式切割设备。从结构设计逻辑来看，整体采用长杆式握持布局，握持段做了等径圆柱处理，表面预留防滑结构的安装位，适配操作人员手掌自然握持的弧度，长时间作业不易产生握持疲劳。杆身前端为金刚石刀头安装位，刀头采用倾斜式固定结构，作业时刀头与玻璃表面可自然形成适配的切入角，无需操作人员刻意调整手腕角度即可保证刀头的金刚石刻划刃与玻璃表面垂直接触，确保刻划的玻璃应力线连续均匀，避免出现玻璃崩边、刻线断裂导致的裁切废品。杆身中段设置的多齿状凸起结构为敲板结构，当金刚石刀头在玻璃表面刻划出连续应力线后，可通过该凸起结构轻敲玻璃刻线背面，让玻璃沿应力线自然断开，无需额外携带敲击工具，减少作业时的工具携带数量。尾部的加宽铲状结构可用于玻璃裁切后毛边的刮除、缝隙内残留玻璃碎屑的清理，同时也可作为撬动小尺寸玻璃板块的辅助受力点，实现单工具覆盖玻璃裁切作业的全流程操作。从安装边界与尺寸适配来看，整体杆身长度控制在单手握持的舒适区间，最大外径不超过常规手动工具的握持直径范围，刀头部分的突出尺寸经过校核，作业时不会遮挡操作人员的刻线视线，可精准对齐玻璃表面的标记线完成裁切。各功能段之间采用平滑过渡结构，没有突出的棱角与尖锐边角，避免作业过程中剐蹭操作人员手部或是划伤玻璃表面。刀头安装位采用可替换结构设计，当金刚石刀头磨损后，仅需更换前端刀头即可继续使用，无需更换整支工具，降低长期使用的耗材成本。握持段的尾部做了圆弧收边处理，抵靠在掌心时不会产生局部压痕，适配不同手掌大小的操作人员使用。整体结构没有复杂的传动与活动部件，日常维护仅需定期清理刀头附着的玻璃碎屑即可，故障率极低，适合高频次的现场加工作业使用。
