四端弯管集成式流体分流管路结构

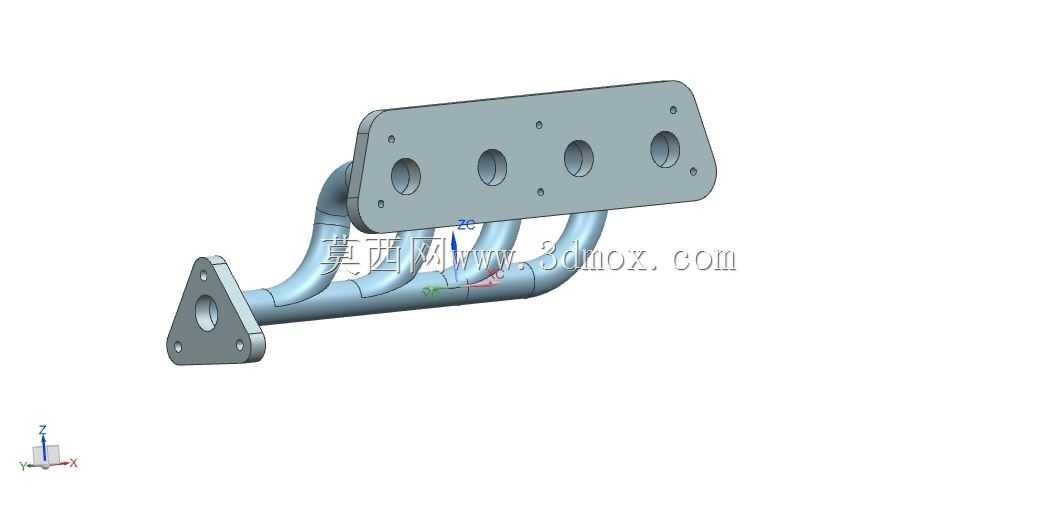

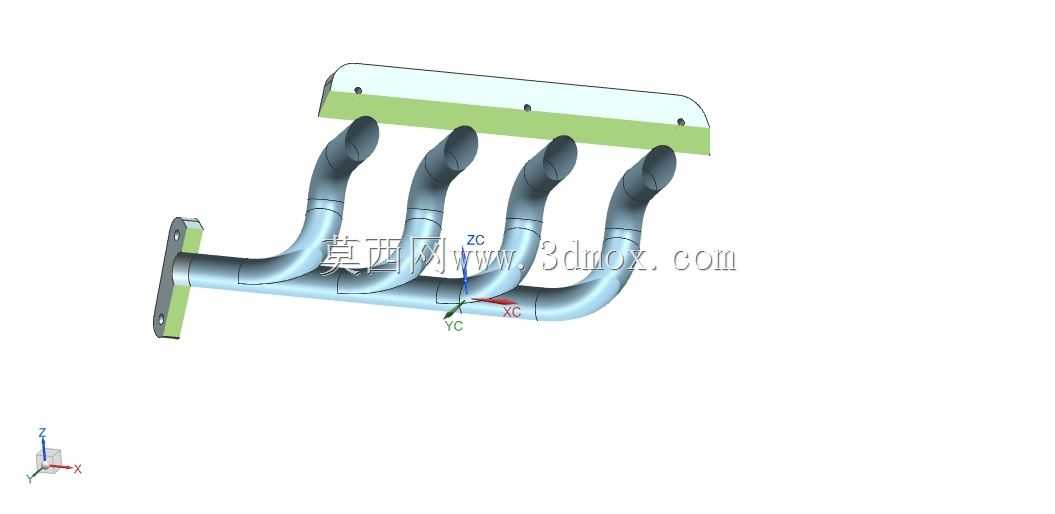

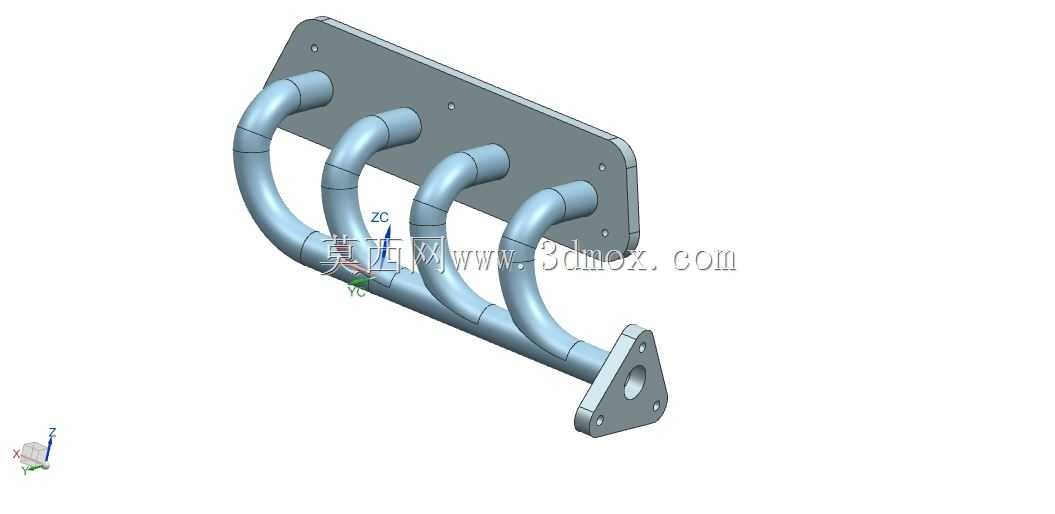

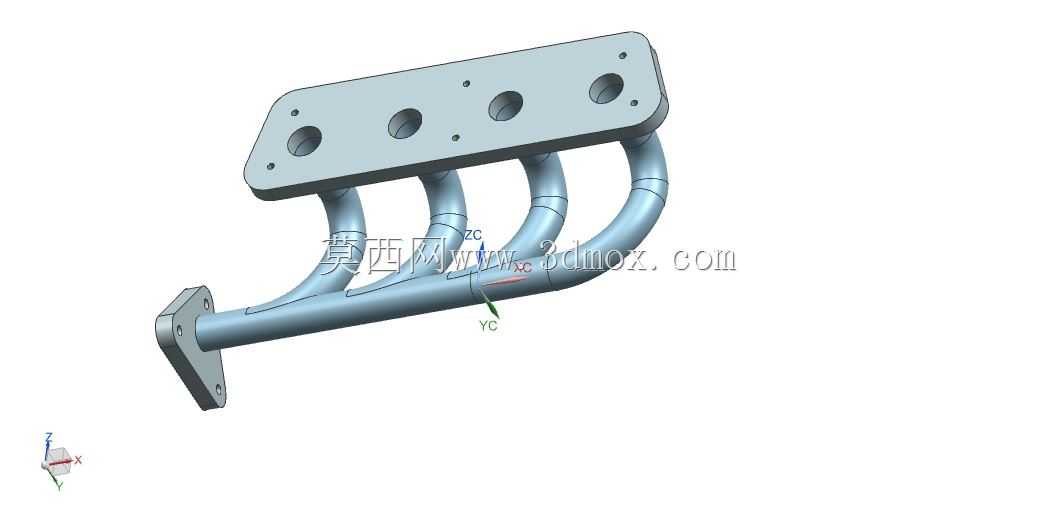

这类多端口集成弯管结构，常见于内燃机进气歧管、小型流体分配系统、通风管路分支场景中，核心作用是将单一主路的流体介质均匀分流至四个独立支路，或是反向将四路支路介质汇总至主路完成汇流，相比单管逐一拼接的管路方案，集成式结构能大幅减少接头数量，降低管路泄漏风险，同时缩减整体安装占用空间。从结构设计来看，主路采用等径直管段作为介质流通主通道，四个支路弯管采用平滑圆弧过渡，避免直角弯折造成的流体压损，弯管曲率经过匹配计算，保证四个支路的介质流量分配偏差控制在合理区间，适配对各支路流量一致性有要求的工况。安装边界方面，主路端部设置带安装孔的法兰固定板，可通过螺栓直接固定在设备主体安装面上，法兰面可预留密封槽适配密封圈，保证连接位置的密封性能；支路顶端的长条安装板带有均匀分布的定位孔，用于对接下游管路或设备接口，安装板的平面度公差需控制在合理范围，避免安装后出现应力集中导致管路开裂。设计过程中需要重点考量弯管段的壁厚均匀性，弯折位置不能出现壁厚减薄超标的问题，否则长期承受流体压力或振动载荷时容易出现破损；主路与支路的相贯线位置做圆角过渡处理，减少流体湍流的同时，也能降低焊接或一体成型时的应力集中问题。实际应用中，这类管路可根据输送介质的不同选用金属或工程塑料材质，输送常温空气时可采用注塑成型的塑料材质降低成本，输送高温油气或带压流体时则采用金属弯管焊接成型，表面做防锈防腐处理。安装时需要先固定主路端法兰，再依次对齐支路端安装板的定位孔，避免强行装配造成管路变形，日常维护中需定期检查弯管弯折位置的磨损情况，尤其是输送含固体颗粒介质的工况下，弯管外侧受介质冲刷磨损更快，需根据磨损周期及时更换。
