机床用回转主轴顶尖组件结构设计

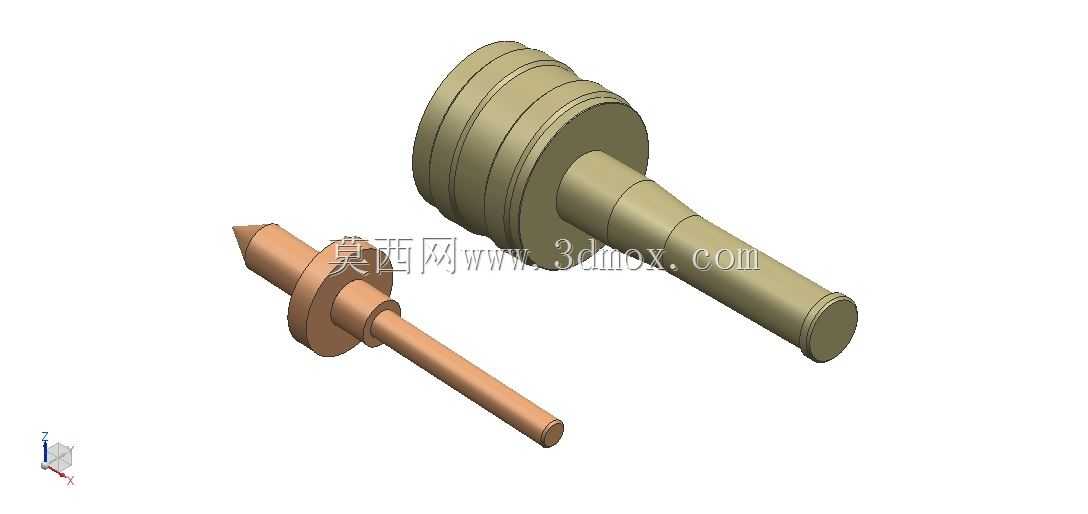

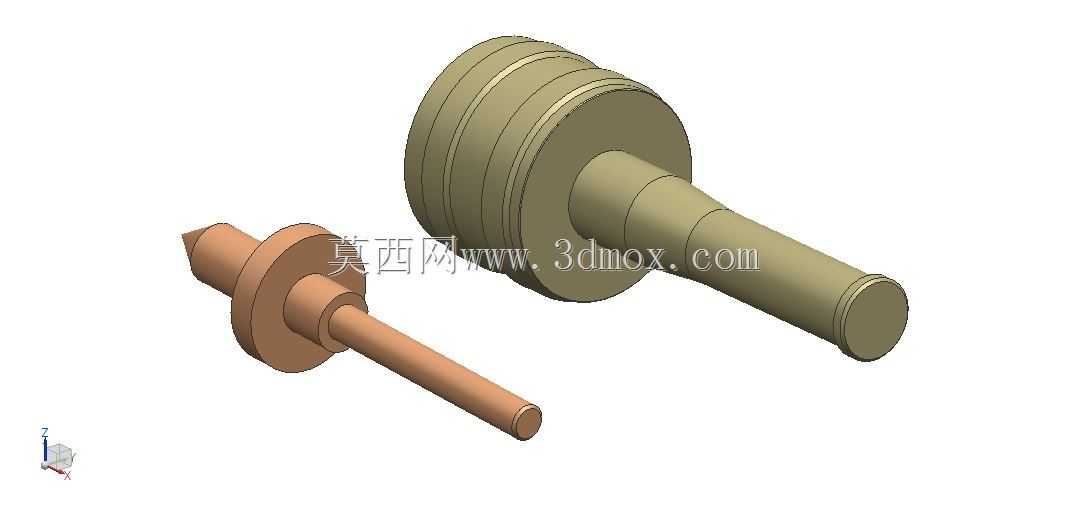

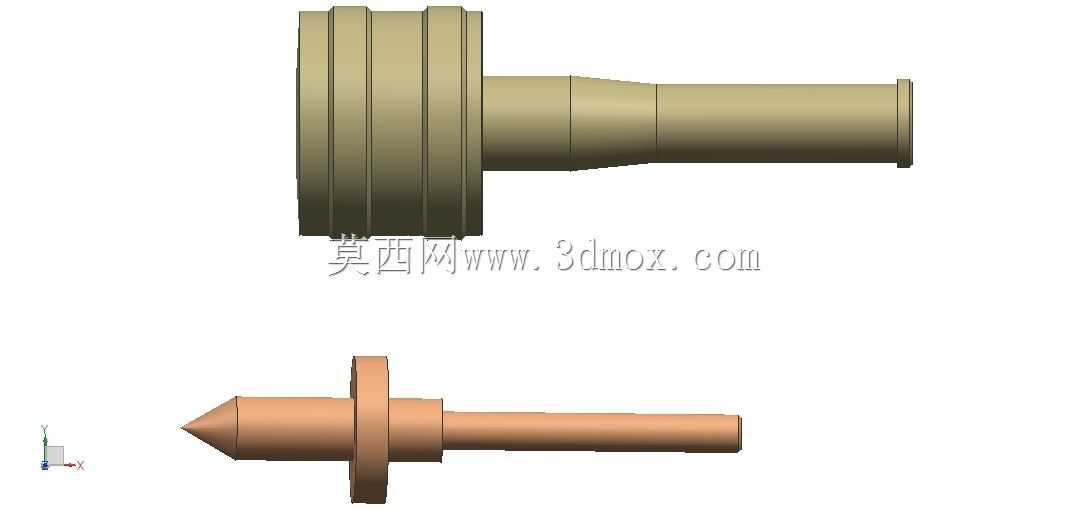

这套回转组件主要适配卧式车床、外圆磨床的轴类零件装夹工序，在长轴类工件的车削、外圆磨削加工场景中承担定位与回转支撑作用，一端通过锥面结构嵌入机床主轴锥孔完成定位锁紧，另一端的顶尖锥头嵌入工件端面的中心孔，配合尾座顶尖实现工件的两端装夹，抵消加工过程中工件受切削力产生的挠曲变形，保证长轴类零件加工时的回转同轴度。从结构设计来看，组件分为两个核心部分，大尺寸带环槽的主轴段采用阶梯轴结构，外圆分布的多道环槽用于安装密封件、轴承内圈以及锁紧挡圈，阶梯过渡处均采用圆角过渡，避免热处理以及高速回转时的应力集中，轴身的锥度段用于匹配轴承安装位的预紧调整，保证轴承装配后有合适的预紧力，降低高速回转时的径向跳动。细长顶尖段的头部采用60度标准顶尖锥角，锥面经过高频淬硬处理提升耐磨性，中部的凸缘结构用于安装推力轴承，承受工件装夹时的轴向顶紧力，细长杆身与主轴内孔配合实现同轴定位，保证顶尖与主轴的回转中心重合。设计过程中优先考虑回转精度的保持性，所有配合面的同轴度公差控制在0.005mm以内，主轴外圆的轴承安装位粗糙度要求达到Ra0.8，减少轴承装配后的配合间隙。安装边界方面，主轴段最大外圆直径适配常规卧式车床的主轴前端轴承座安装尺寸，整体长度满足主轴箱内部的安装空间要求，顶尖段的伸出长度可适配不同长度中心孔的工件装夹，尾部的圆柱段可配套锁紧螺母实现组件在主轴内的轴向固定。实际使用中，这套组件可替代传统的死顶尖结构，通过内部轴承的回转实现工件与顶尖的同步转动，避免顶尖与工件中心孔之间的滑动摩擦，减少高速加工时的发热磨损，长时间连续加工时仍能保持稳定的定位精度，适合批量轴类零件的精加工工序。结构上没有多余的复杂特征，所有加工面均为回转面，可通过普通车床一次装夹完成大部分粗加工工序，后续经外圆磨床精加工配合面即可达到装配精度，加工工艺性较好，后期维护时仅需更换磨损的密封件与轴承即可恢复精度，维护成本较低。
