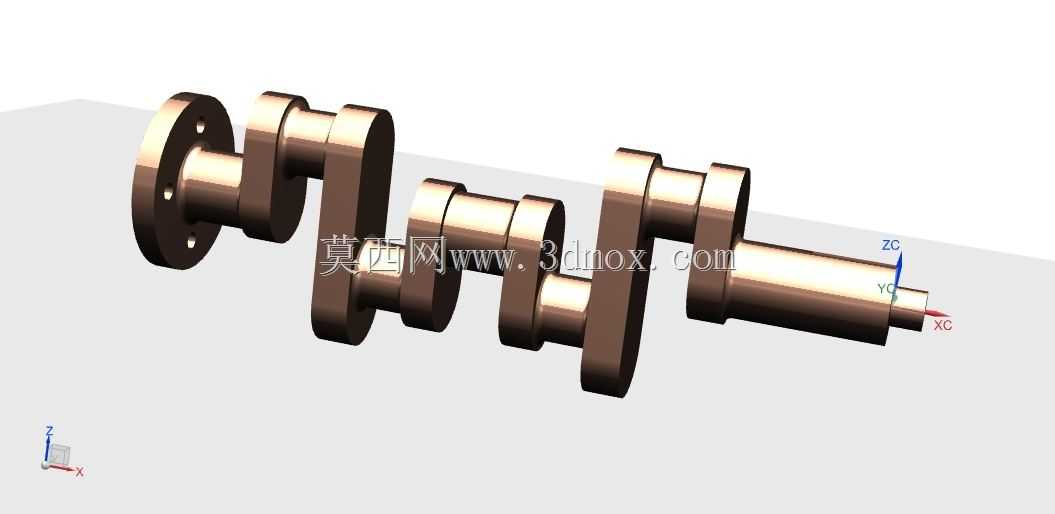

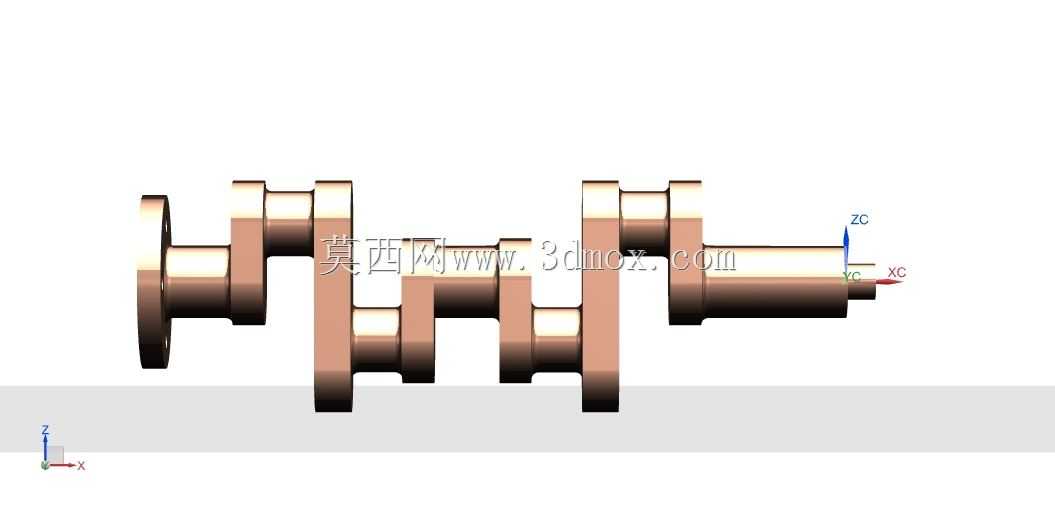

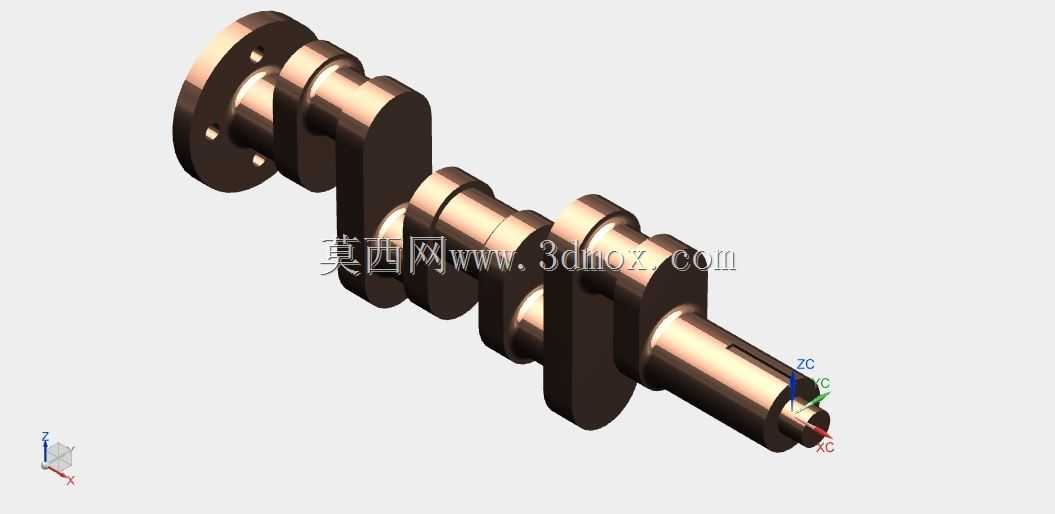

内燃机动力传输用多拐曲轴结构

这款曲轴结构主要适配中小排量往复式内燃机，作为动力输出核心部件，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，广泛应用于乘用车动力单元、小型工程机械动力组、固定式发电机组等场景，是整套动力系统中承受交变载荷最严苛的部件之一。从结构设计来看，该曲轴采用多拐对称布置方案，各曲柄销与主轴颈的同轴度、平行度公差控制在微米级，避免运转过程中出现偏磨、动平衡超差的问题；曲柄臂采用变截面过渡设计，在保证整体结构强度的前提下尽可能降低旋转惯量，减少动力损耗的同时提升高转速工况下的响应速度。主轴颈与曲柄销的连接位置采用大圆角滚压强化结构，可有效分散交变载荷带来的应力集中，降低长期运转下的疲劳断裂风险，适配长时间高负荷的连续作业工况。安装边界方面，两端主轴颈的轴径尺寸、轴向定位台肩的宽度与位置均匹配常规内燃机缸体的主轴承座安装位，输出端的键槽尺寸适配标准飞轮连接结构，输入端可直接对接正时齿轮、机油泵驱动齿轮等附件，无需额外做结构修改即可完成装配。油道设计采用斜向交叉钻孔方案，主轴颈表面的进油孔通过内部斜油道连通各曲柄销表面，可将主轴承供给的压力润滑油直接输送到连杆轴承摩擦面，保证各运动副在高转速、高负荷工况下的润滑可靠性，避免干摩擦导致的烧瓦、抱轴故障。曲柄臂上预留有动平衡去重块结构，生产装配阶段可通过铣削减重的方式将整轴动平衡精度控制在允许范围内，降低整机运转时的振动与噪声，提升动力输出的平顺性。实际应用中，这类曲轴需搭配对应尺寸的轴瓦使用，装配时需严格控制各主轴颈的同轴度误差，以及曲轴的轴向窜动量，保证运转过程中各摩擦副的配合间隙处于设计区间内，同时要注意油道孔的清洁度，避免杂质进入油道堵塞润滑油路，造成部件异常磨损。
