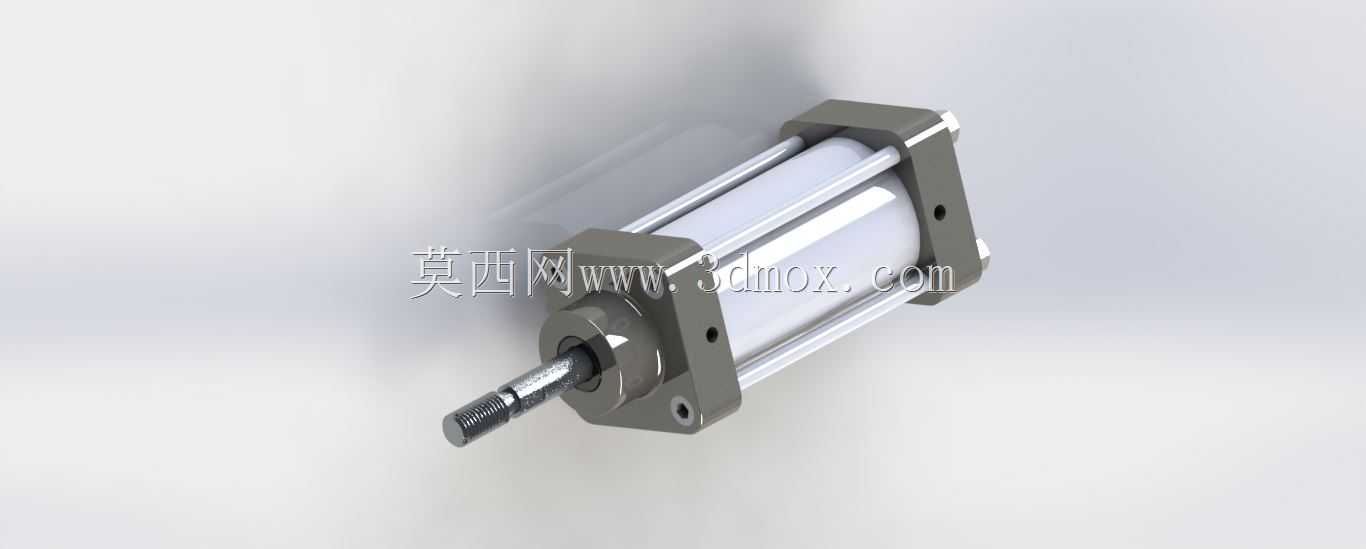

拉杆式标准气动直线驱动执行气缸

这类拉杆式气缸在自动化产线里的应用覆盖极广，从轻工包装线的工件推料、定位挡停，到机床加工工位的夹具夹紧、工装换位，甚至部分物流分拣设备的拨料动作，都能见到同结构产品的身影，核心是靠压缩空气的压力差推动活塞做直线往复运动，把气压能转化为机械动作的推力，相比液压驱动它的介质清洁、响应速度快，不需要配套复杂的回油管路，维护成本更低，在对出力要求不算极端的工位上适配性极强。

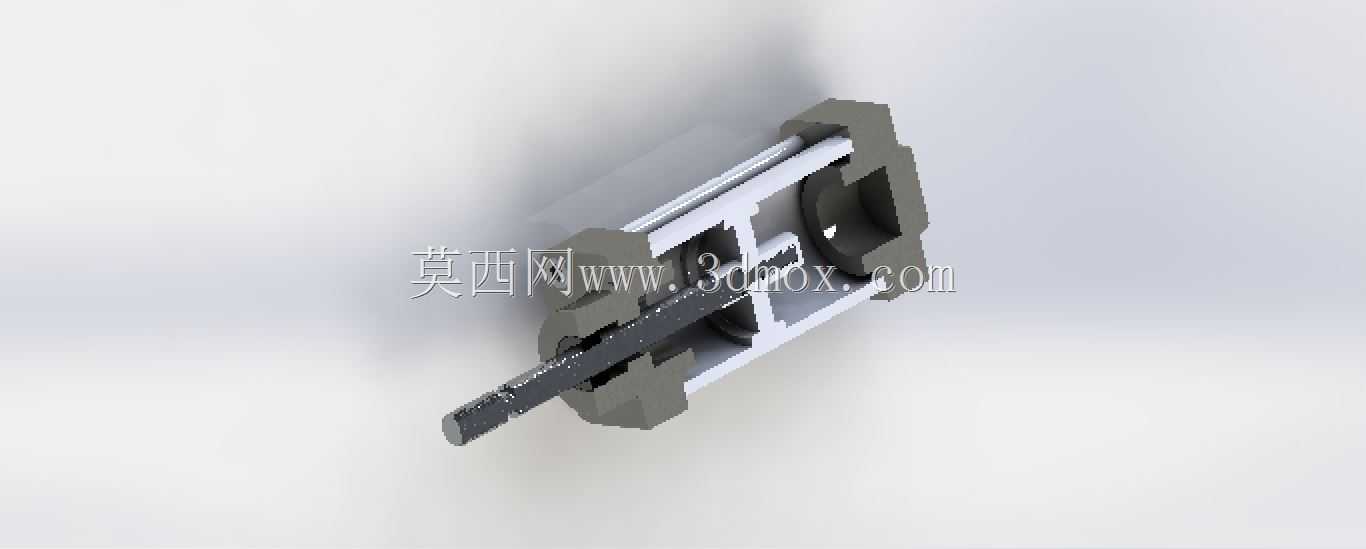

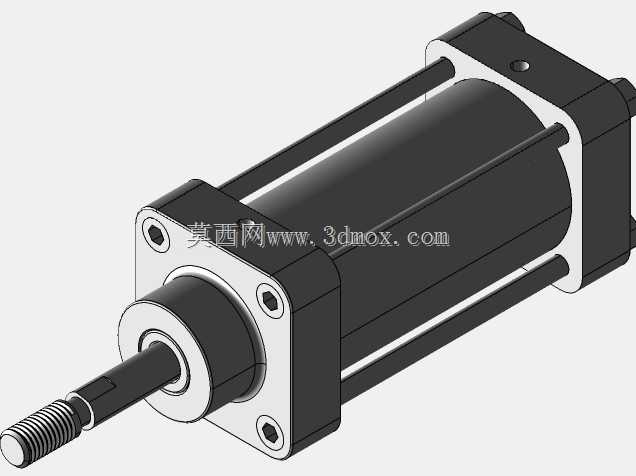

从结构设计来看，这款气缸采用四拉杆锁紧端盖的经典结构，前后端盖通过四根对称布置的金属拉杆拉紧固定，相比铆接或者滚压封装的气缸，这种结构的拆解维护更方便，密封圈磨损后可以快速拆换内部密封件，缸筒部分采用光滑的金属内壁加工，活塞上搭配双向密封件，保证前后腔的气压密封性，避免窜气导致的出力不足问题。活塞杆伸出端做了外螺纹加工，方便配套不同的连接接头，不管是和工件推板、夹爪还是浮动接头连接都能直接适配，不需要额外做转接加工。

设计过程中首先要考虑的是安装边界，端盖上预留的安装孔位符合通用的安装标准，既可以做轴向脚架安装，也能配合法兰板做前法兰或者后法兰固定，还能搭配耳轴做摆动式安装，适配不同设备的安装空间要求。外形尺寸上，缸筒外径和行程的匹配符合通用气动元件的尺寸规范，活塞杆的直径和缸径的配比经过力学校核，保证活塞杆伸出全行程时不会出现侧向弯曲，尤其是在带横向负载的工况下，杆径的强度冗余足够应对常规的偏载冲击。

功能特性上，这款双作用气缸可以通过换向阀控制进气方向，实现伸出和缩回两个方向的气动驱动，不需要额外的复位弹簧，两个方向都能输出稳定的推力，推力大小随供气压力变化线性调整，常规0.5MPa供气压力下就能达到额定出力。端盖上预留的缓冲针阀位置可以调节行程末端的缓冲效果，避免活塞高速运动到行程端点时撞击端盖产生噪音和结构损伤，延长气缸的整体使用寿命。建模过程中对所有密封槽的尺寸、拉杆的螺纹配合长度、活塞杆的导向套长度都做了1:1的还原，导向套部分的长度设计足够保证活塞杆运动的同轴度，减少运动过程中的卡滞风险，避免活塞杆偏磨导致密封件提前失效。
