SCS LM12UU箱式直线滑动轴承座

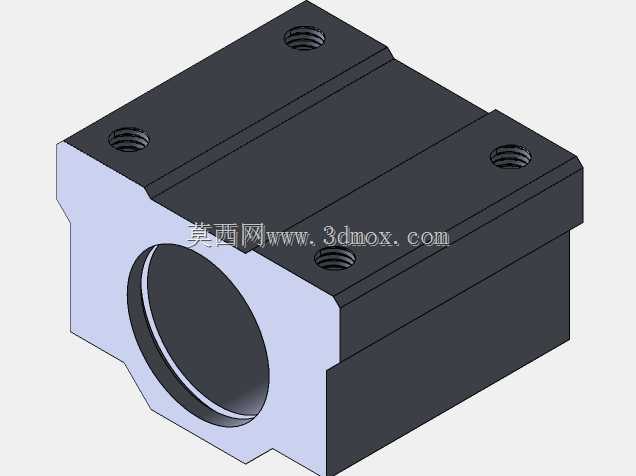

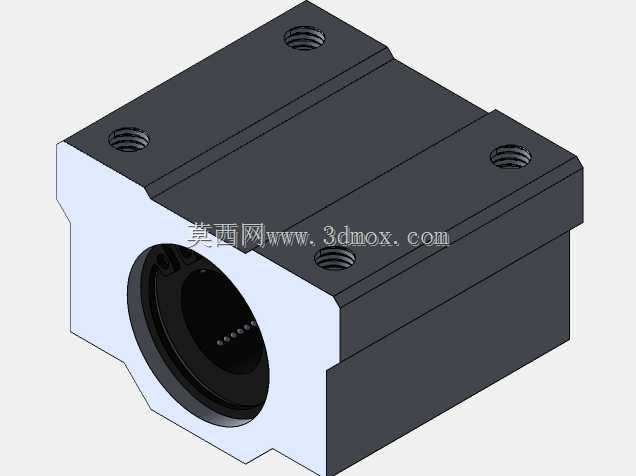

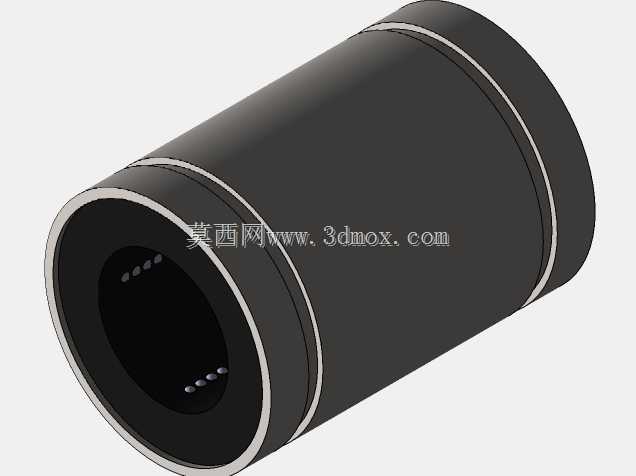

这款SCS LM12UU规格的箱式直线轴承座，是直线往复运动机构里极为常用的支撑导向部件，日常选型中常配套直径12mm的淬硬光轴使用，在各类非标自动化设备、小型输送线、3D打印运动轴、点胶机位移平台、检测设备滑移模组中都能见到它的身影。从结构设计来看，它采用一体式箱式铝制基座，主体外壳经氧化发黑处理，兼顾轻量化与防锈耐磨的使用需求，基座四个角预留了内螺纹安装孔，可直接通过螺栓固定在设备安装板上，不需要额外加工复杂的安装位，能大幅降低装配环节的加工成本与调试难度。内部嵌入的LM12UU直线轴承与基座采用过盈压装配合，保证轴承外圈不会在往复运动中出现窜动，轴承内置的钢珠保持架可实现低阻力滑动，运行过程中摩擦阻力小，运动平稳无卡顿，能满足中低速直线往复运动的精度要求。安装边界方面，这款轴承座的中心通孔与安装面垂直度经过严格管控，安装后光轴的平行度偏差可控制在常规设备允许的范围内，四个安装孔的孔位间距遵循行业通用标准，可直接替换同规格的其他品牌同类型产品，不需要重新调整安装孔位。在实际设备应用中，这类轴承座通常成对使用，分别支撑光轴的两端或者作为滑动副的两个支撑点，搭配锁紧螺母、轴支座等配件即可组成完整的直线导向机构，相比直线导轨加滑块的组合，它的采购成本更低，安装调试更简便，适合对负载要求不高、行程中等的运动场景。设计建模时需要重点关注轴承安装孔的公差配合，既要保证轴承能顺利压入，又要避免间隙过大导致运行晃动，同时安装孔的深度要匹配螺栓的拧入深度，防止螺栓顶到内部轴承影响钢珠滚动，基座的倒角与让位槽设计也要充分考虑装配时的操作空间，避免出现干涉问题。
