适配TAMIYA CAMROBO的树莓派旋转安装支架

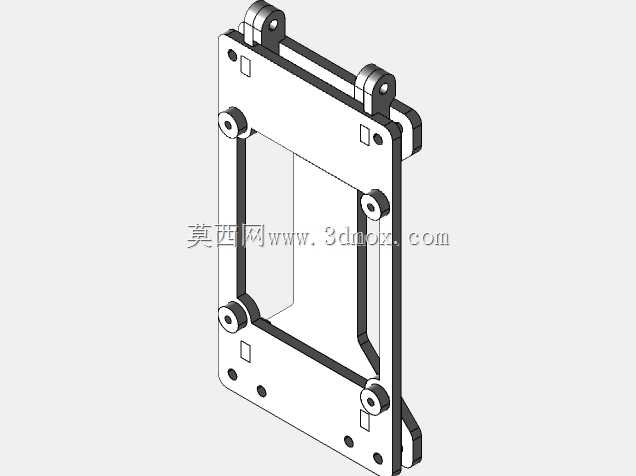

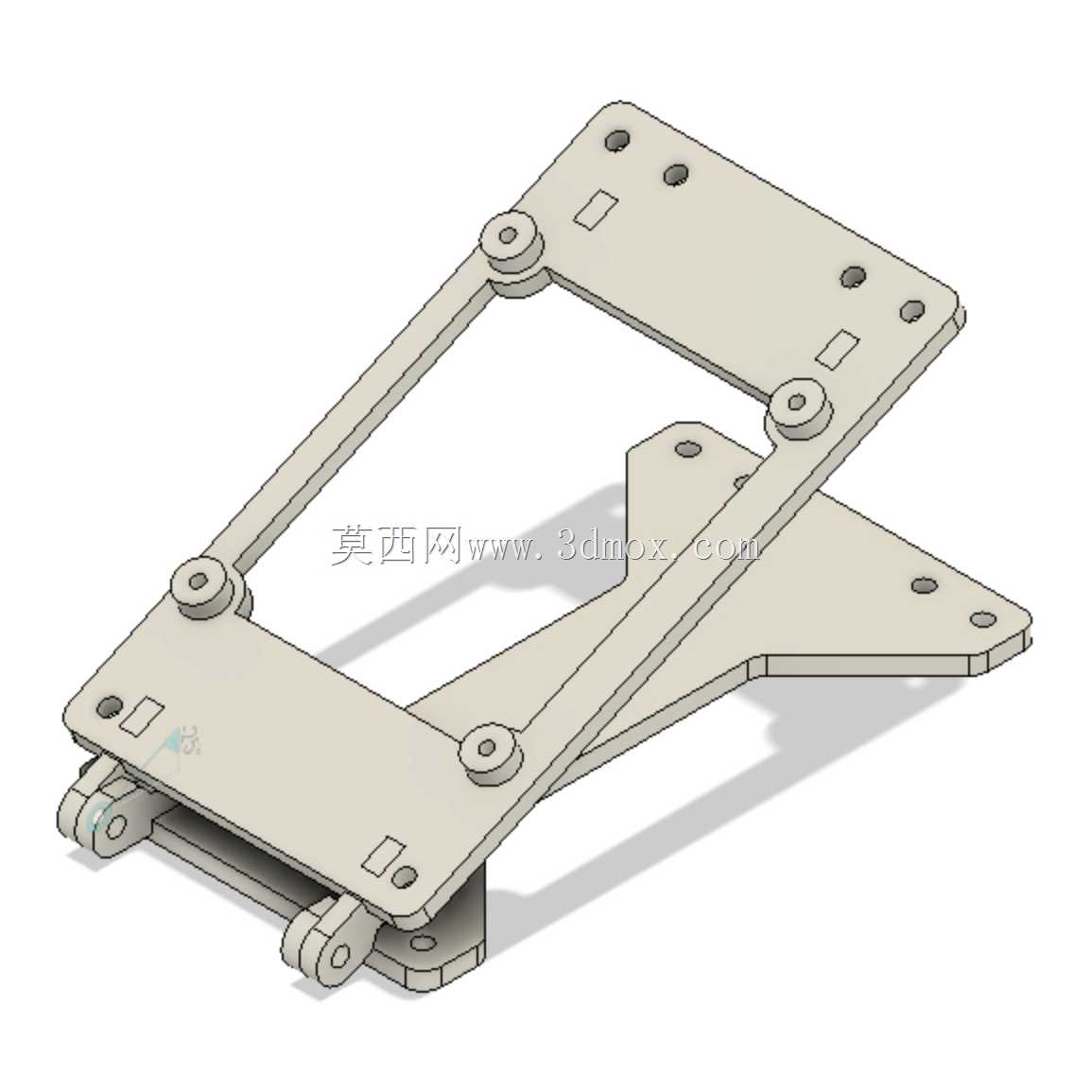

做小型轮式教育机器人改装的工程师大多碰到过树莓派安装的痛点：直接粘在底盘上不仅调试时插拔线材麻烦，摄像头视角也没法灵活调整，碰到需要调整传感器朝向的场景，往往要反复拆换固定座，既耽误调试进度也容易在拆装过程中刮花电路板。这款旋转式安装支架就是针对TAMIYA CAMROBO底盘的安装空间做的适配设计，专门解决树莓派在小型移动机器人上的固定与角度调节需求。从结构设计上看，支架采用分体铰接式布局，下半部分为底盘固定座，预留的安装孔位完全对齐CAMROBO底盘上层的预装孔位，不需要额外在底盘上打孔攻丝，直接用配套的标准紧固件就能完成固定，不会破坏原有底盘的结构强度。上半部分为树莓派承载板，开孔位置完全匹配树莓派的标准安装孔距，四个角位做了凸台限位，安装时电路板不会直接贴在金属板面上，预留的间隙可以避免电路板背面焊点与金属支架接触造成短路，同时也能给板载芯片留出一定的散热空间。铰接部位的设计特意适配田宫标准推铆钉作为铰链销，不需要额外采购定制规格的铰接轴，日常调试时如果需要调整角度，只需要稍微松开铰接位置的紧固件，就能带动承载板在0到90度范围内无级调整角度，调整到位后拧紧紧固件就能完全锁止，不会在机器人移动过程中因为振动出现角度偏移。如果采用激光切割工艺加工该支架，只需要按照图纸给定的轮廓切割即可，孔位精度控制在0.1mm公差范围内就能满足装配要求；如果采用3D打印工艺制作，考虑到FDM打印的材料收缩特性，轮廓尺寸需要做-0.1mm的偏移补偿，避免打印完成后铰接位置出现卡滞、安装孔位错位的问题。支架整体采用扁平化设计，完全收拢时整体高度不超过12mm，不会超出CAMROBO底盘的上层安装空间边界，不会和底盘上预装的电机驱动板、电池仓等部件产生运动干涉，角度完全打开时也不会遮挡底盘前部的传感器安装位，不管是搭配前置摄像头还是红外避障传感器都能留出足够的安装空间。日常调试机器人视觉程序时，可以把支架抬起到合适角度，让树莓派连接的摄像头获得最佳拍摄视角；运输或者收纳时可以把支架完全放平，降低整机重心，避免运输过程中支架受碰撞变形。
