ABB六轴工业机械手臂三维设计模型

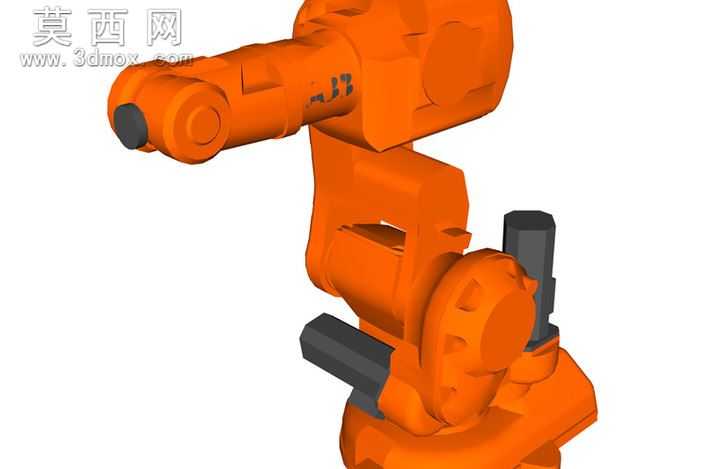

本模型为ABB六轴机械手臂的全参数化三维设计成果，建模过程严格遵循工业级机械臂的真实结构比例，完整还原了六轴串联关节机器人的全部核心构造。建模阶段以真实ABB工业机器人的外形尺寸与关节布局为参考基准，从底座安装结构开始逐步搭建，依次完成腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节的全结构建模，每一处关节的连接结构、驱动模块安装位、壳体包覆造型都做了精细化还原，没有省略关键的结构细节。模型的外观材质做了贴合实物的渲染处理，主体臂身采用工业机器人常用的亮橙色哑光漆面材质，关节端盖、驱动模块外壳采用深灰色硬质工程塑料材质，末端法兰接口做了黑色耐磨材质的区分，不同材质的粗糙度、反光度参数都经过反复调试，渲染效果贴近真实工业场景下的机械臂视觉表现，能够直观呈现产品的外观质感。结构设计上完整保留了六轴机械臂的运动自由度逻辑，每一处关节的转动副都按照真实运动范围做了限位参考，大臂与小臂的内部走线空腔、底座的安装固定孔位、末端执行器的连接法兰接口都做了1:1的结构复刻，既可以用于工业机器人的教学演示场景，也能够作为自动化产线布局仿真、机械臂运动路径模拟的基础模型使用。设计过程中充分考虑了模型的可编辑性，所有特征都保留了完整的建模历史，使用者可以根据自身需求调整臂长参数、关节尺寸，也可以在末端法兰处加装自定义的夹爪、焊枪、吸盘等执行机构，拓展模型的使用场景。整体模型结构严谨，细节丰富，没有出现结构干涉、特征缺失的问题，能够满足机械设计参考、自动化方案展示、三维教学演示等多场景的使用需求，对于了解六轴工业机器人的结构组成、关节布局有着较高的参考价值。
