转子焊接机械手自动化工作站

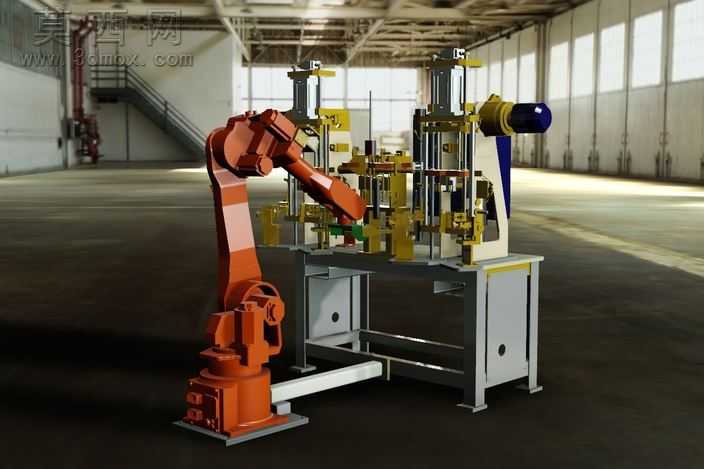

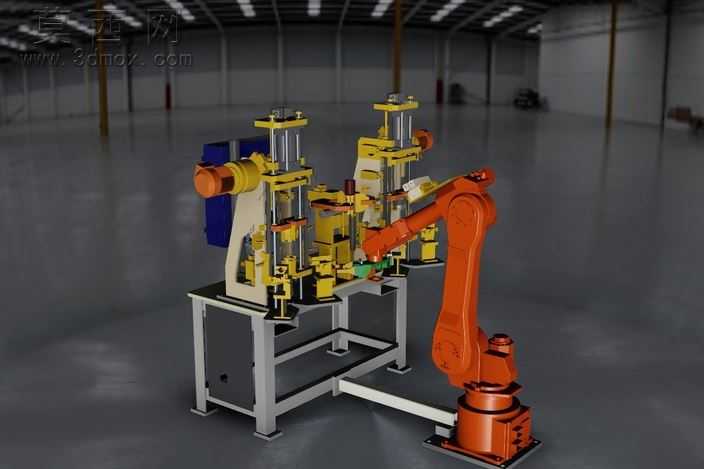

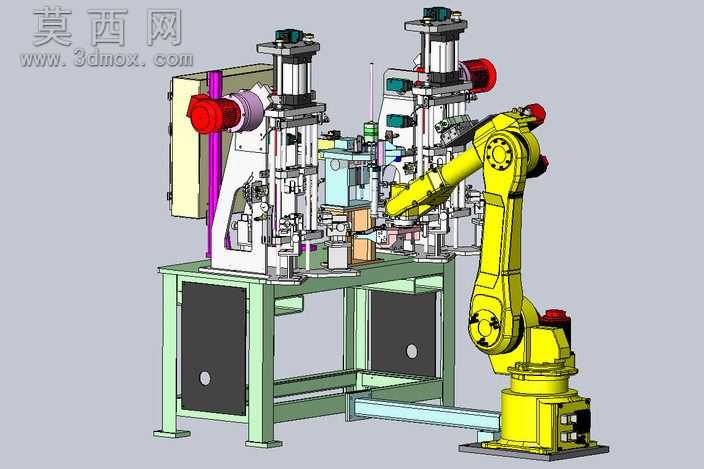

本套转子焊接机械手工作站采用三维参数化建模完成整体设计，建模过程中严格遵循机械设计规范，对所有零部件进行1:1等比例还原，确保各装配单元的配合公差符合实际生产加工要求。模型搭建阶段优先完成主体机架的结构设计，采用方通焊接机架作为整套设备的承载基础，机架下部设置电气安装舱与防护门板，兼顾结构刚性与设备维护便利性，机架台面预留标准安装孔位，方便各功能模组的定位安装。工作站核心执行单元采用六轴工业机械臂，建模时完整还原机械臂各关节的转动副结构，可直观展示机械臂的作业范围与运动姿态，机械臂末端适配焊接作业执行端，可配合双工位焊接工装完成转子工件的自动化焊接作业。双工位工装模组采用立式对称布局设计，每个工位集成转子定位夹具、压紧机构、焊枪调节组件，定位夹具针对转子工件的外形特征设计专属定位型面，可实现工件的快速装夹与精准定位，压紧机构采用气动驱动方式，可在焊接过程中提供稳定的压紧力，避免工件出现位移影响焊接精度。焊枪调节组件支持多维度位置微调，可适配不同规格转子的焊接位置需求，提升设备的通用性。建模过程中对气动管路、电气走线的排布也做了合理化设计，所有管线均预留合理的弯曲半径与安装空间，避免设备运行过程中出现管线干涉磨损问题。模型完成整体装配后进行了全局干涉检查，逐一验证机械臂运动过程中与工装、机架的安全距离，确保各运动部件无碰撞干涉，同时对设备的操作维护空间做了预留设计，方便后期设备调试、工件上下料以及易损件更换作业。整套模型结构完整，细节丰富，可直接用于焊接自动化方案展示、设备结构优化参考以及相关作业场景的模拟验证，为转子焊接工序的自动化升级提供直观的三维设计参考。
