法兰型丝杆支撑固定座结构设计

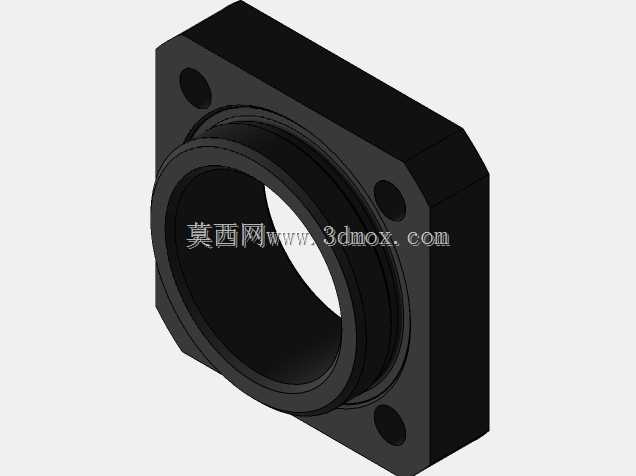

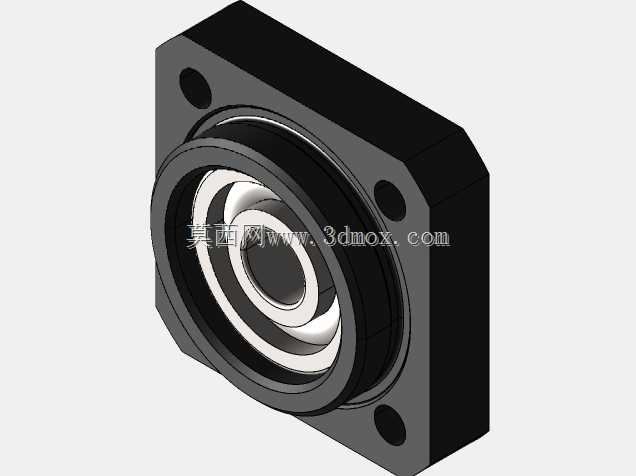

这款支撑单元主要应用在精密直线传动场景中，常见于数控滑台、单轴机械手、精密检测设备的丝杆传动链路里，作用是承担丝杆端部的径向载荷与轴向载荷，约束丝杆的轴向窜动，保证丝杆运转时的同轴度与回转精度，避免丝杆在高速往复运动中出现挠曲变形，影响整套传动机构的定位精度。从结构设计来看，整体采用方形法兰安装形式，四个角预留沉头安装孔，安装时可以直接贴合设备安装面，通过螺栓完成锁紧固定，不需要额外设计复杂的安装转接座，能有效缩减传动端的轴向安装空间，适配紧凑布局的设备结构。内部集成了适配的角接触轴承组，采用预压装配结构设计，能同时承受径向力与双向轴向力，相比单轴承支撑结构，刚性提升明显，在频繁正反转的传动工况下，能有效降低回程间隙，保证传动精度的稳定性。设计过程中，安装孔的位置度公差控制在0.02mm以内，轴承安装孔与法兰安装面的垂直度公差严格控制，避免安装后出现轴承偏载，导致运转过程中出现异响、发热，缩短轴承使用寿命。安装边界上，方形法兰的外形轮廓适配常规丝杆支撑座的安装尺寸互换要求，可直接替换同规格的其他品牌同类型支撑单元，不需要修改设备端的安装孔位，降低设备改型的设计成本。轴承内孔与丝杆轴端的配合采用过渡配合，装配时不需要额外加工定制轴肩，配合标准的锁紧螺母就能完成丝杆的轴向锁紧，装配流程简单，后期维护更换也十分便捷。在实际选型应用中，这类支撑单元通常搭配对应的丝杆侧支撑座使用，固定侧承担主要的轴向与径向载荷，支撑侧做径向支撑，整套支撑结构能覆盖大部分中低速、中等载荷的精密传动场景，在3C自动化组装设备、小型数控雕刻机、点胶设备、视觉检测滑台等设备中都有广泛应用。结构的外壳部分采用发黑处理的钢材加工，具备一定的防锈能力，同时外壳的壁厚设计充分考虑了锁紧时的结构强度，在螺栓锁紧、轴承压装的过程中不会出现形变，保证内部轴承的装配精度不会因为外壳形变受到影响。端部的密封结构可以阻挡加工过程中的粉尘、切削液进入轴承内部，延长轴承的维护周期，适配车间多粉尘、有切削液飞溅的加工工况。
