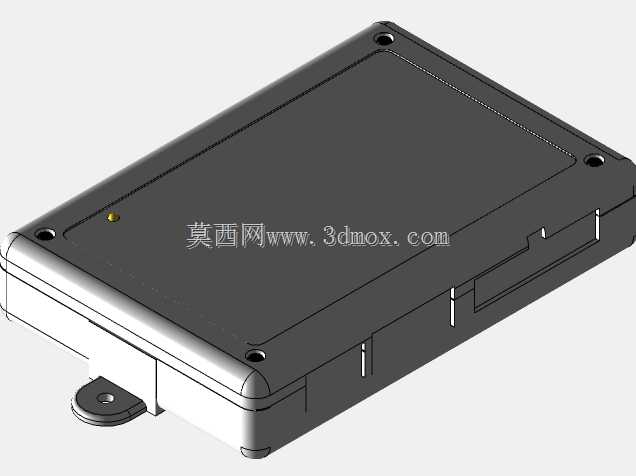

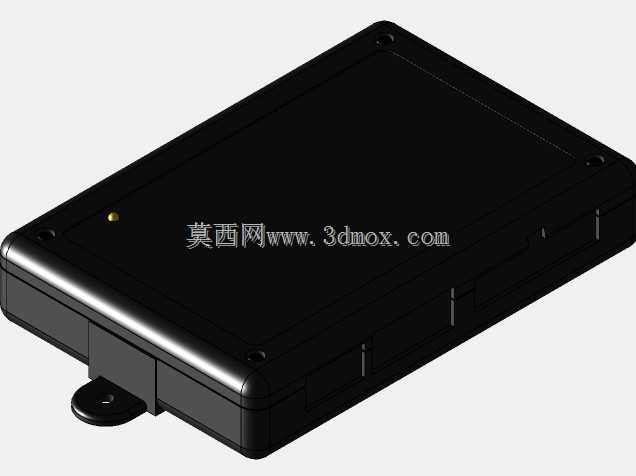

小猎户座电池管理系统BMS三维结构

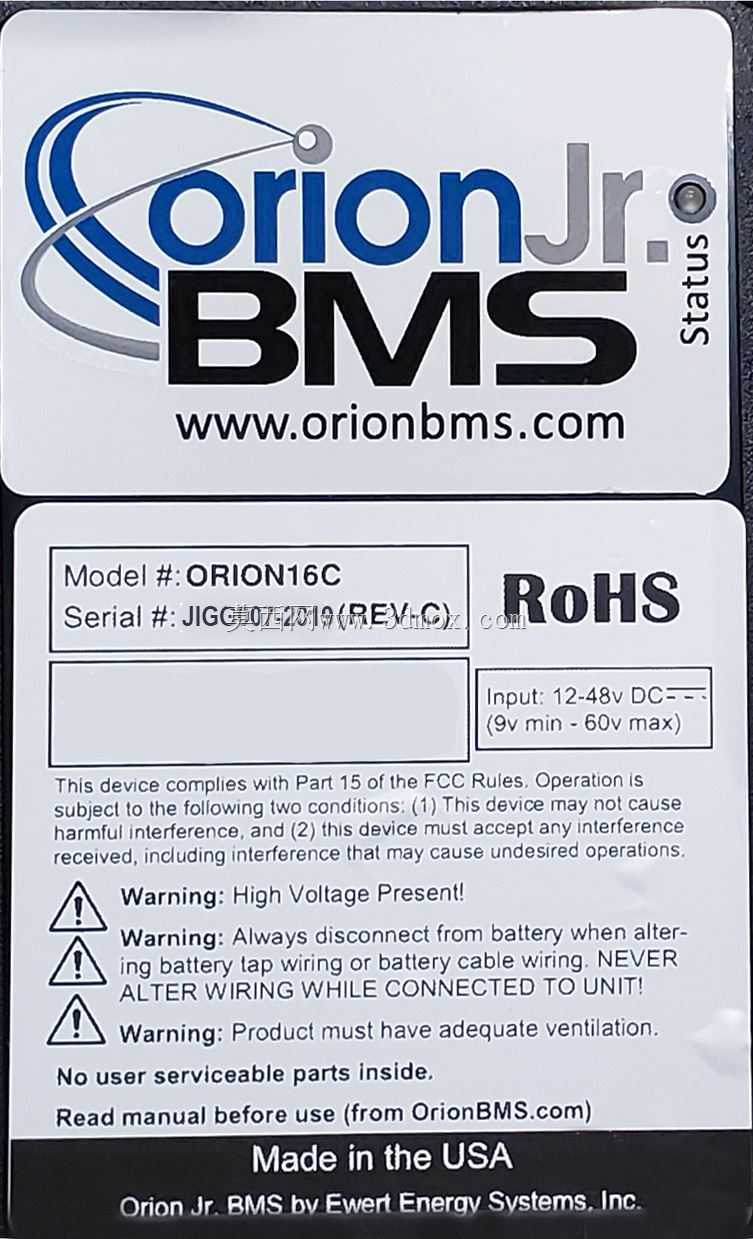

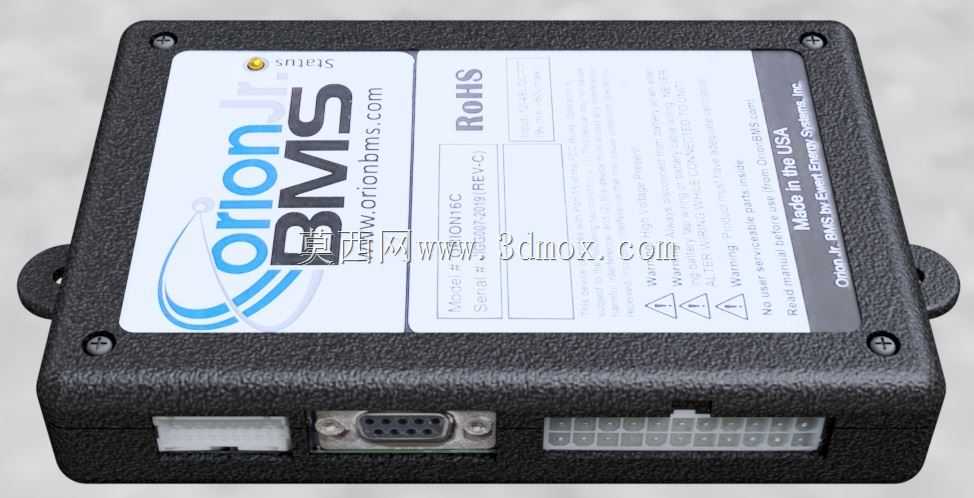

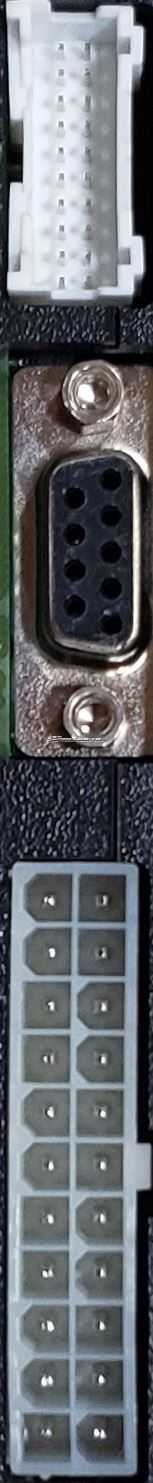

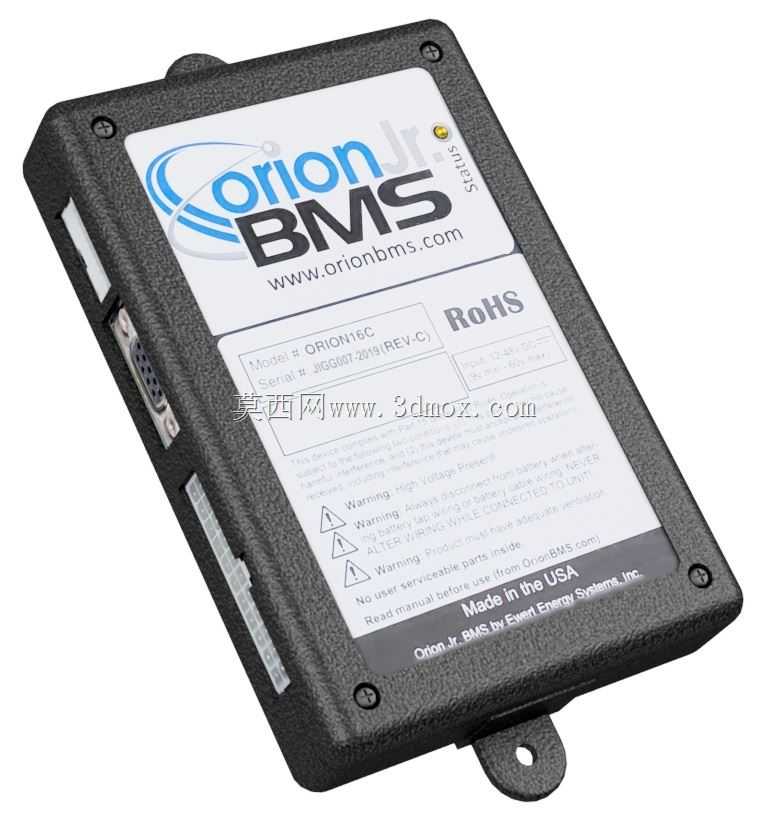

这款电池管理单元的三维结构，是基于实物逆向测绘完成的，所有外形尺寸、接口位置、安装点位都严格匹配实际量产硬件，能直接用于整车电气布局、电池PACK集成阶段的装配干涉校验。在新能源车辆、储能电站、备用电源系统的设计环节，BMS作为电池组的核心管控部件，直接决定整套电源系统的运行安全与寿命表现，小猎户座这款产品主打中小容量电池组的配套场景，常见于低速电动车、分布式储能柜、特种作业装备的电源管控环节。从结构设计来看，外壳采用阻燃工程塑料注塑成型，表面做了细磨砂纹理处理，既提升手持装配的摩擦力，也能避免长期使用过程中表面划痕过于明显；壳体四周的固定螺丝采用沉头设计，装配后螺丝端面与壳体表面齐平，不会额外占用安装空间，底部伸出的带孔安装耳是核心固定点位，两个安装孔的孔距、孔径都严格按照实物测绘，设计人员在做安装支架建模时可以直接匹配孔位参数，不需要额外调整公差。接口布局集中在壳体单侧，包含通讯接口、采样线束接口、电源输出接口，所有接口的凸台高度、插针排布位置都做了1:1还原，在做整车线束走向设计时，可以直接模拟线束插头的插拔空间，避免出现装配时线束与周边部件干涉、插头无法完全插入的问题。壳体表面的标签区域做了轻微下沉设计，标签贴装后不会因为摩擦出现卷边，标签上的标识采用贴图方式还原，既保证视觉上与实物一致，也不会过度占用模型资源，提升大装配体下的运行流畅度。建模过程中对壳体的壁厚、内部卡扣的配合间隙都做了符合注塑工艺的还原，不是单纯的外观曲面建模，结构设计人员可以直接参考这个模型做配套的防护外壳、安装支架的设计，也能用于BMS布置方案的评审演示，直观展示部件在整套系统中的安装位置与周边间隙。安装边界方面，这款BMS的整体厚度控制在较薄的区间，适合安装在电池PACK的侧壁或者设备电控仓的空余位置，不需要预留过大的操作空间，接口朝向单侧的设计也方便线束统一整理，避免多方向出线导致的线束杂乱问题；壳体边角都做了圆角过渡，没有尖锐棱角，在装配过程中不会划伤线束绝缘层，也能降低设备震动过程中边角磕碰周边部件的风险。
