24V 400W 轮椅电机

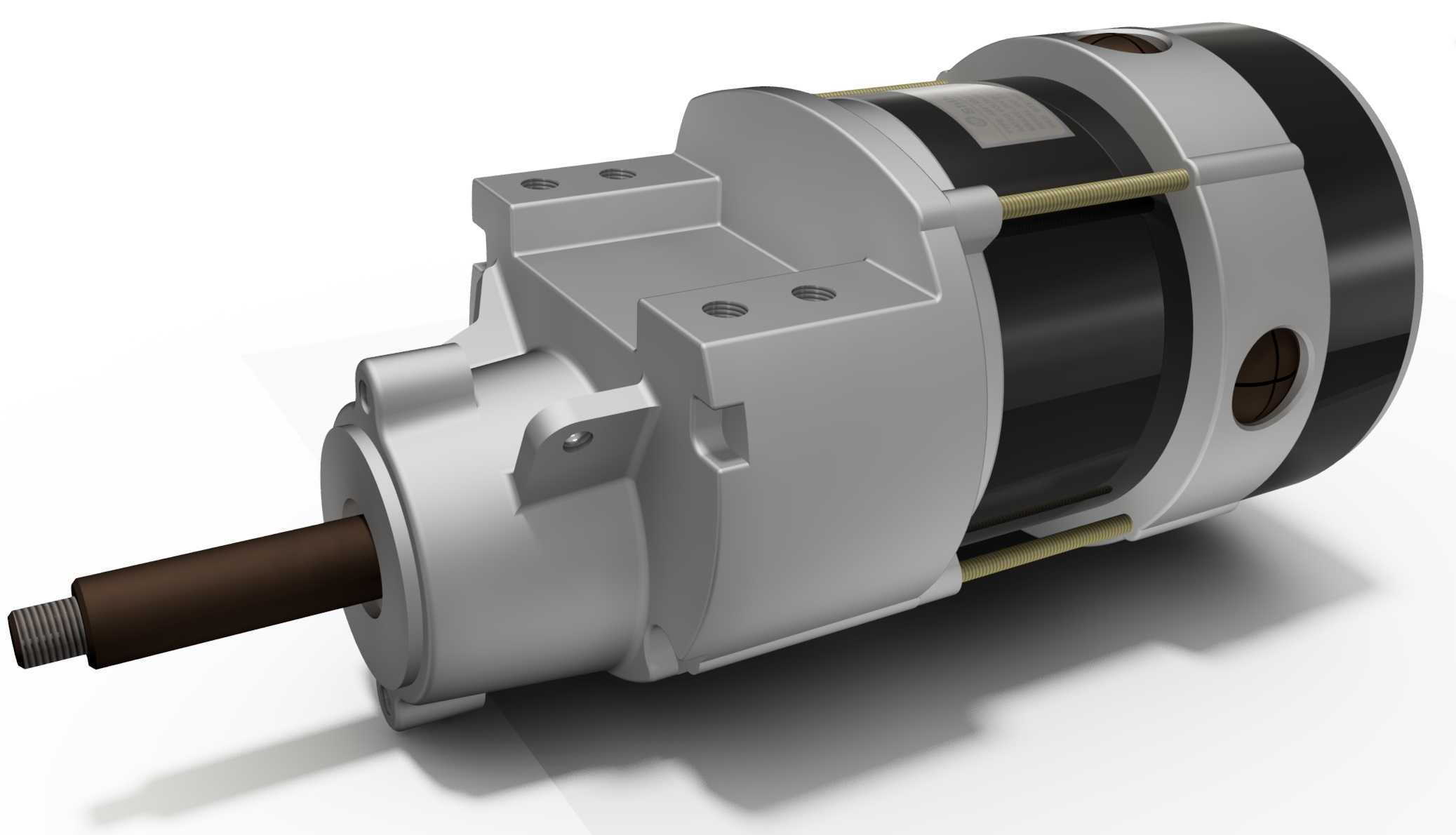

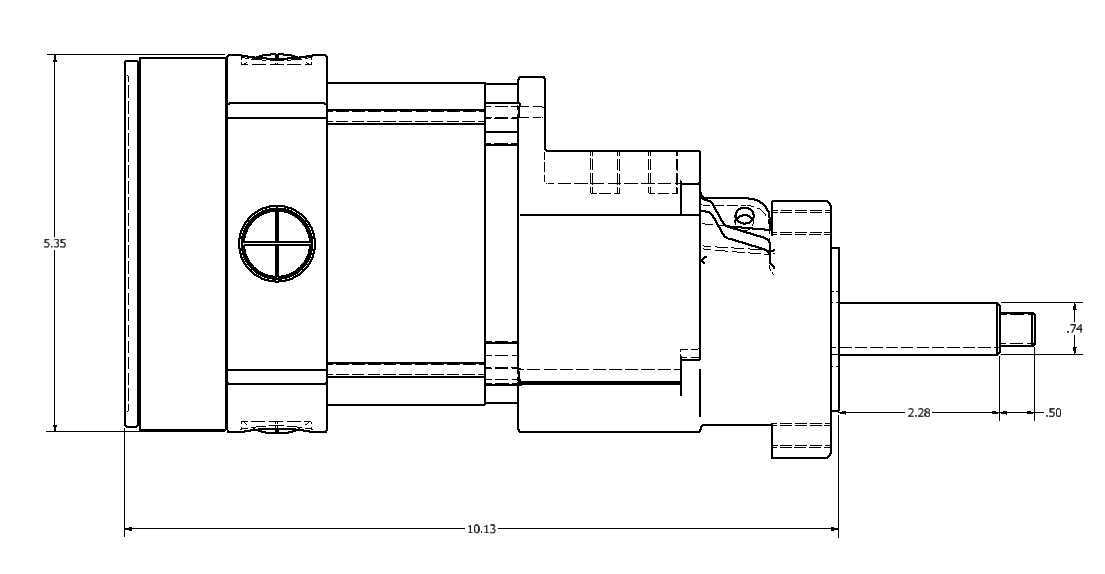

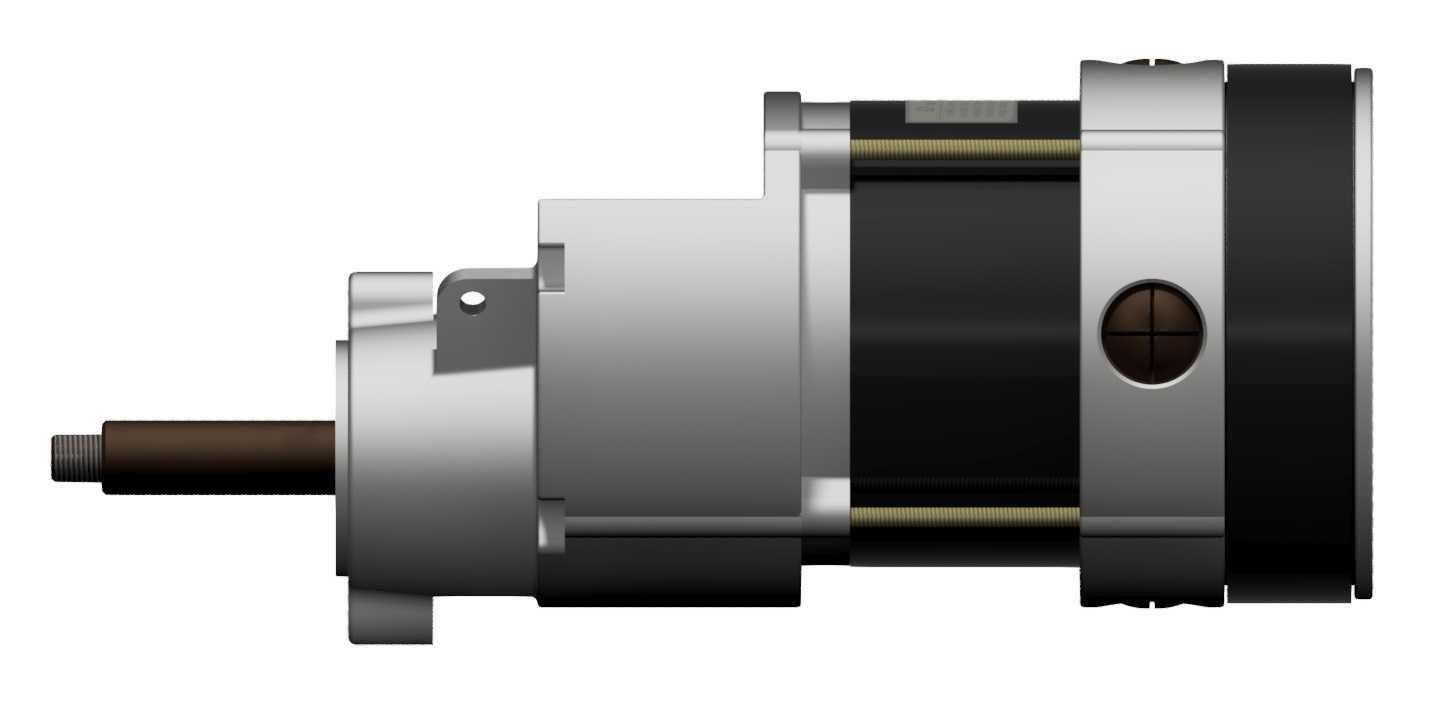

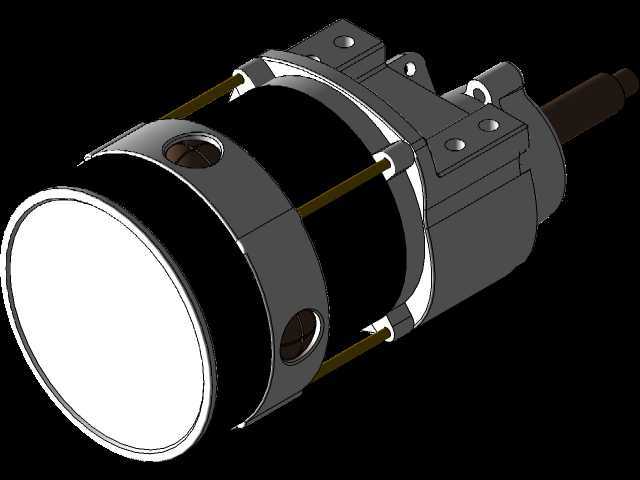

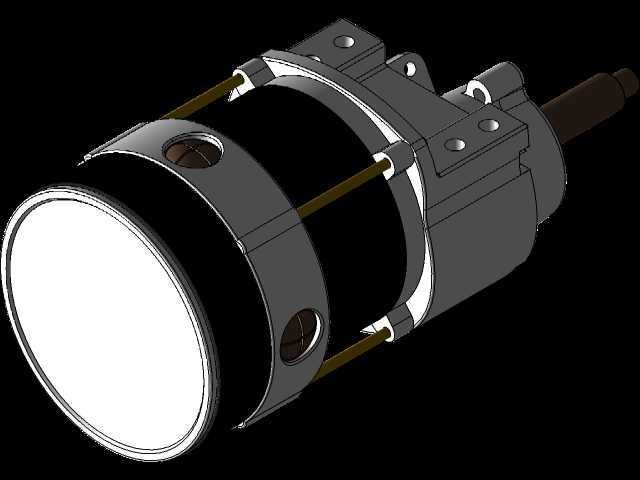

从工作装置测量的尺寸真实且合理。电机来自大型轮椅，24V，400W，带有整体 20:1 减速齿轮箱。 型号：A9Y1X04272。我使用这个型号的过程比我预想的要困难。 变速箱有许多奇怪的形状，我很难捕捉到这些形状，并且不得不对某些绘图角度进行一些视觉最佳猜测。 为了节省一些模型资源，我没有对此进行任何螺栓头建模（而且我变得懒惰了）。 因此，它都是一个单独的部分。 该电机有左、右两种型号。 我发现两者之间唯一的区别是电线出口和驻车制动杆。 该模型中省略了这些内容，因此它更加通用。 在 Autodesk Invetor 2017 中创建 - 提供 *.ipt 零件文件和通用 *.step
