多串锂电池剩余电量显示指示模块

在便携储能、电动代步工具、小型户外供电设备的电路设计环节，电池剩余电量的可视化反馈是用户交互层面不可缺失的部分，这款适配1到8串电芯规格的电量指示模块，正是为解决多串电池组的电量直观展示需求开发的配套功能部件。从实际落地的应用场景来看，这类模块常被集成在电动滑板车的把立控制区、便携储能电源的侧端操作面板、DIY锂电池组的外壳预留安装位，甚至是小型农用电动工具的手柄握持区域旁，不需要用户额外搭配复杂的电压检测电路，就能直接通过模块表面的灯组显示剩余电量区间，降低普通用户判断电池剩余续航的门槛。

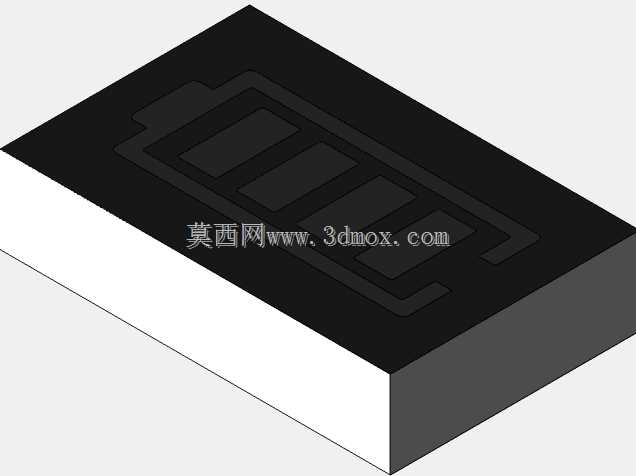

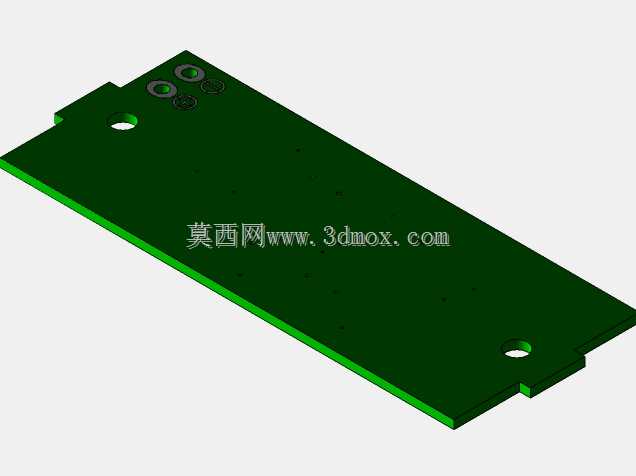

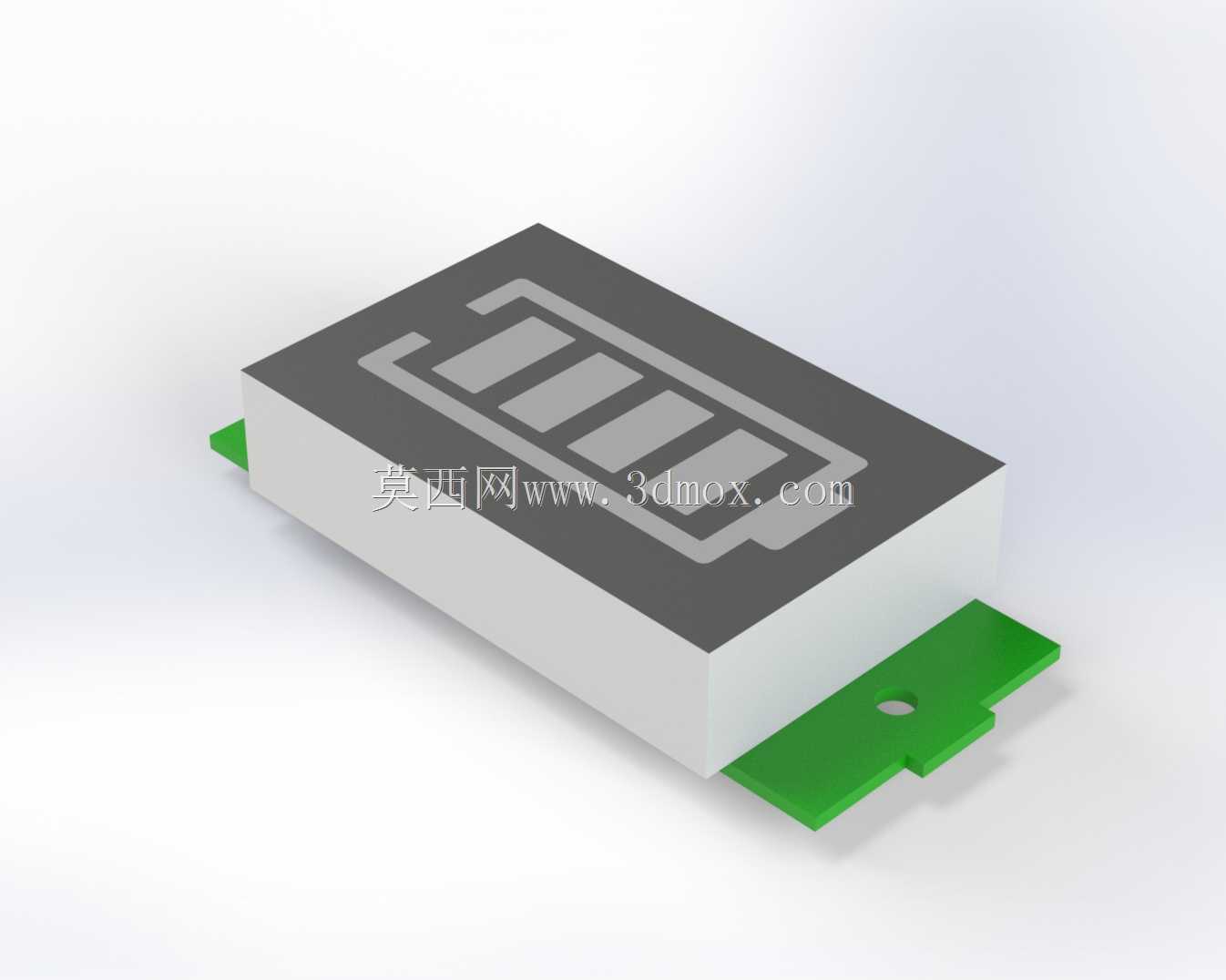

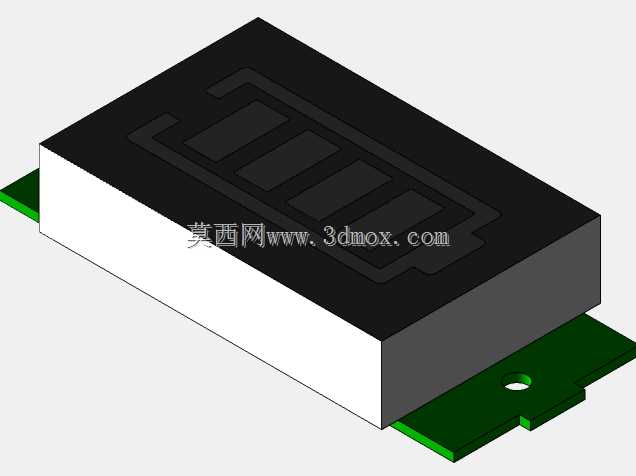

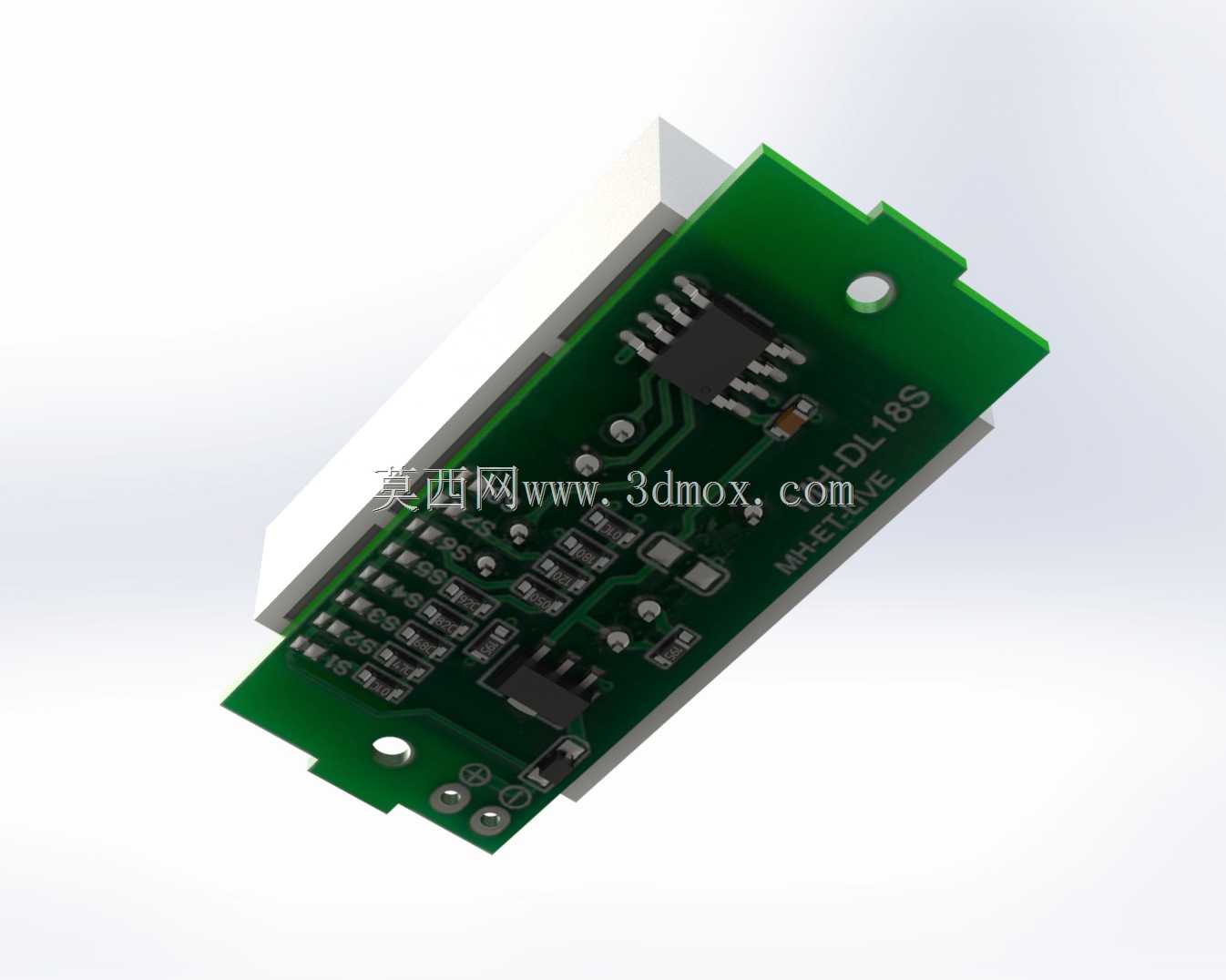

设计过程中首先考虑的是安装适配性，模块主体采用扁平化的长方体布局，主体外壳做了哑光黑的绝缘处理，表面丝印了通用的电池轮廓标识，用户无需额外标注就能识别功能属性。两侧延伸出的绿色PCB安装耳上预留了标准的通孔安装位，安装耳的厚度与常规PCB板材厚度一致，既可以通过M2规格的螺丝直接固定在设备壳体的内部筋位上，也能借助双面泡棉胶贴合在光滑的塑料壳体内壁，不会因为安装方式单一限制整机的结构布局。模块的整体厚度控制在较低水平，不会占用过多的设备内部纵深空间，对于内部空间紧凑的小型电动工具来说，这种薄型化设计能有效规避和其他电路元件、电芯组的装配干涉问题。

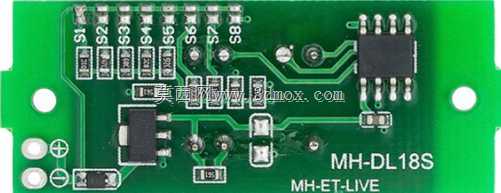

功能层面，模块内置了对应多串锂电池的电压采样电路，能够自动识别1到8串范围内的锂电池组电压，不需要用户根据串数手动调整拨码或者焊接电阻，接线端只需要对应连接电池组的正负极，就能自动匹配电压区间，通过表面的灯段点亮数量对应剩余电量的占比，满电状态下所有灯段全亮，随着电量消耗灯段从一侧逐段熄灭，显示逻辑符合大众用户的使用认知，不需要额外的使用说明就能快速上手。电路部分做了防反接保护设计，安装调试阶段如果出现正负极接反的情况，模块不会直接烧毁，降低装配过程中的物料损耗风险。

从结构设计的细节来看，模块的外壳边缘做了小角度的倒角处理，装配过程中不会划伤操作人员的手部，也不会和壳体的安装孔位产生卡滞。表面的显示区域做了半透明的磨砂处理，灯组点亮时光线柔和不刺眼，即使在户外强光环境下也能清晰分辨点亮的灯段数量，同时不会出现光线直射晃眼的问题。模块的接线引脚做了镀锡处理，无论是手工焊接还是波峰焊加工都能保证焊接可靠性，引脚的间距符合常规接插件的匹配标准，用户可以直接插接对应的排线接插件，不需要额外调整引脚间距适配。

在实际选型适配时，需要注意模块的安装边界尺寸，预留出接线端的走线空间，安装耳的固定位要和设备内部的固定筋位对齐，避免出现安装后模块翘起、显示面和外壳视窗对位偏移的问题。模块的工作温度范围覆盖常规消费类电子设备的使用场景，在低温环境下也能正常采样电压显示电量，不会因为低温出现显示失灵的问题，能够满足多数民用电池供电设备的使用需求。
