3D打印聚合物全向移动轮结构设计

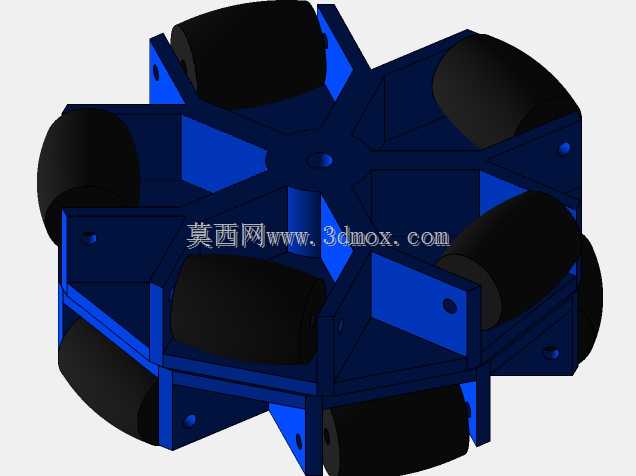

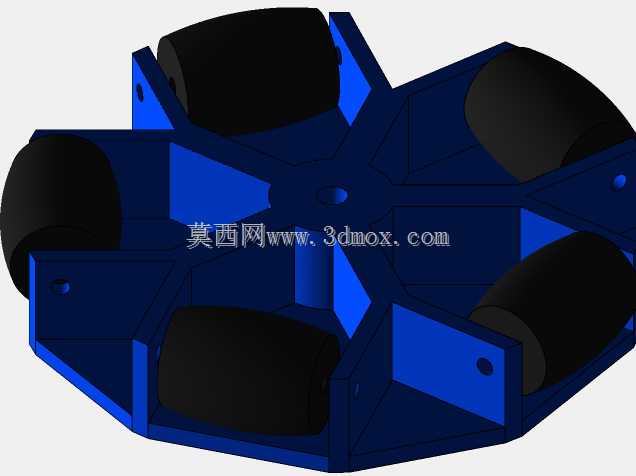

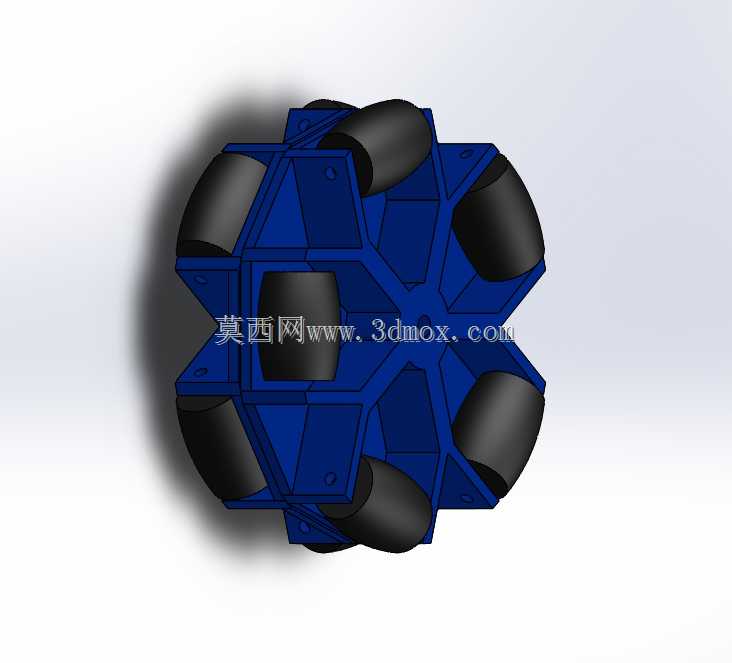

这款全向轮采用聚合物材质适配3D打印工艺制作，主要面向小型AGV、教育机器人、桌面级移动载具的全向行走场景使用，区别于传统麦克纳姆轮的辊子排布逻辑，该轮采用周向均匀分布的鼓形辊子结构，可实现平面内任意方向的平移、原地旋转动作，无需额外的转向机构即可完成复杂路径的移动需求，在狭小空间内的转运、对位作业场景中具备显著的结构优势。从设计思路来看，整体轮体采用分体式框架拼接结构，轮辐部分做了镂空减重处理，既能够保证3D打印过程中无需过多支撑结构，降低打印失败概率，也能在保证轮体径向承载能力的前提下减少材料用量，控制整体重量。每个辊子的安装位都设计了内嵌的轴孔定位结构，辊子与轮架之间预留了标准的转动间隙，避免打印过程中因材料膨胀导致辊子卡滞，同时辊子的外轮廓采用圆弧曲面设计，与地面接触时为连续的点接触过渡，行走过程中不会出现传统全向轮的周期性颠簸问题，运行平顺性更好。安装边界方面，轮体中心预留了标准的轮毂连接孔位，可适配市面上常见的370、520等小型直流减速电机的输出轴，孔位周边设计了均匀分布的螺丝锁紧孔，安装时无需额外定制连接法兰，直接通过螺丝即可将轮体与电机输出端固定，轮体整体外径适配100mm级别的小型载具安装空间，轮体宽度控制在合理范围内，不会占用过多的底盘横向安装空间，多轮排布时底盘下方的预留间隙可满足常规室内地面的通过需求。实际使用场景中，这类聚合物打印全轮常被用于实验室的移动机器人研发、学生竞赛类机器人制作、小型仓储转运AGV的原型验证环节，相比金属材质的成品全向轮，3D打印的聚合物轮体制作周期短，修改迭代成本低，可根据具体的载具承载需求快速调整轮辐厚度、辊子尺寸参数，在原型验证阶段可大幅缩短研发周期。结构设计上充分考虑了FDM3D打印的工艺特性，所有受力部位的打印走线方向都与受力方向保持一致，轮架的拼接部位设计了定位止口，打印完成后可直接通过胶水或者螺丝拼接成完整轮体，无需复杂的后处理工序，辊子部分同样采用聚合物打印，表面可根据使用场景粘贴防滑橡胶层提升摩擦力，在平整的室内地面、环氧地坪、瓷砖地面都能获得稳定的抓地力，不会出现打滑问题。
